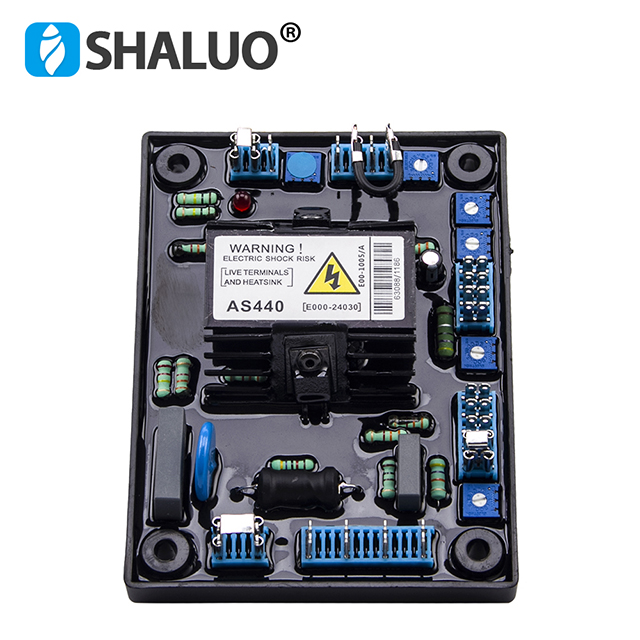

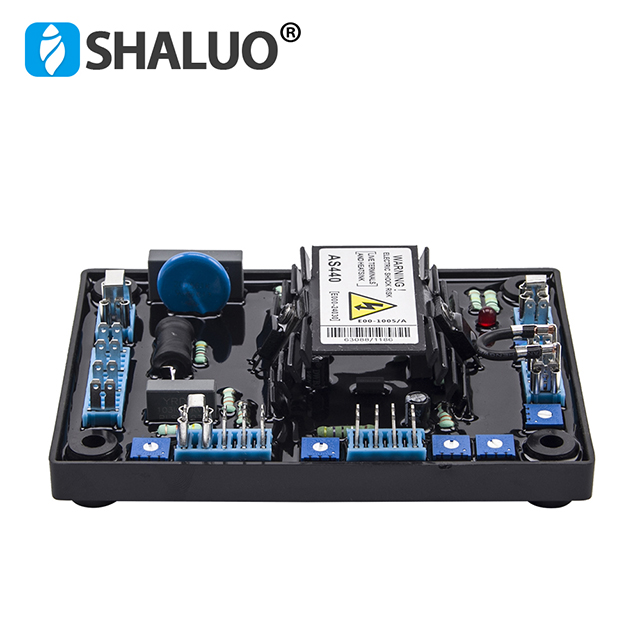

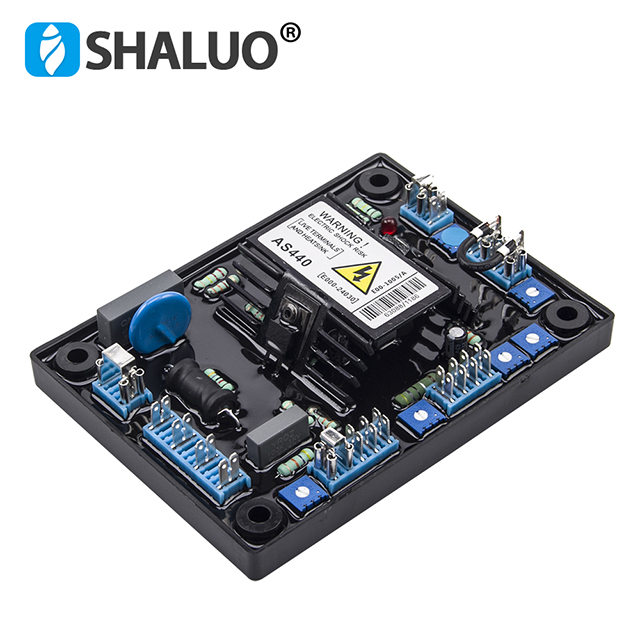

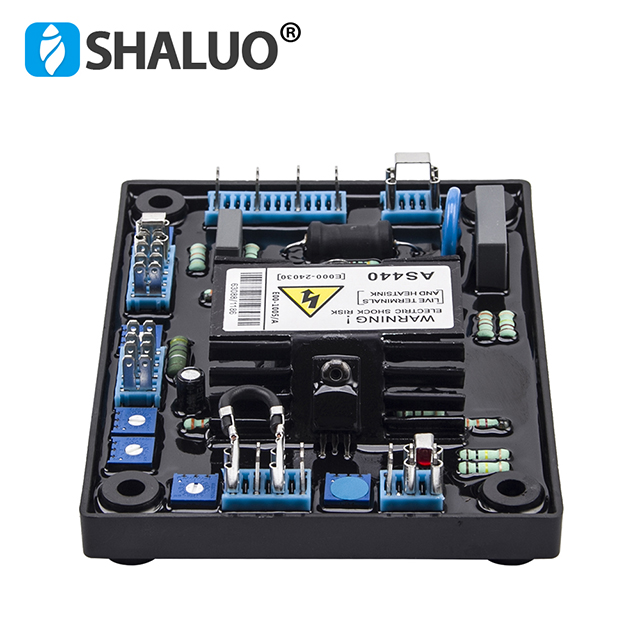

AS440

AS440 es un AVR tipo tiristor controlado por fase de media onda y forma parte del sistema de excitación para un generador sin escobillas. El diseño emplea tecnología de montaje en superficie (SMT) para una alta integración de funciones en un AVR de tamaño reducido. La acumulación de voltaje positivo a partir de niveles residuales se garantiza mediante el uso de semiconductores eficientes en el circuito de alimentación del AVR. Los circuitos de detección de potencia y voltaje tienen terminales separados, lo que permite que la potencia de excitación se derive directamente del devanado del estator para aplicaciones básicas o de un devanado auxiliar si se requiere un rendimiento de cortocircuito sostenido.

El regulador de voltaje de alternador ajustable AVR AS440 es un regulador de voltaje automático de tipo tiristor controlado por fase de media onda y forma parte del sistema de excitación de un generador sin escobillas. Además de regular el voltaje del generador, el circuito AVR incluye protección contra baja velocidad y pérdida de detección para garantizar un control seguro y confiable del generador.

La acumulación de voltaje positivo a partir de niveles residuales se garantiza mediante el uso de semiconductores competentes en el circuito de alimentación del AVR. Que está vinculado con los devanados del estator principal y los devanados del campo del excitador para ofrecer control de circuito cerrado del voltaje de salida con regulaciones de carga de +/- 1,5%.

Notas

1. Reduzca la potencia en un 12 % si se monta en orientación vertical.

2. Con 4% de gobierno del motor.

3. Después de 2 minutos.

4. Puede aplicarse una reducción de potencia del generador. Consulte con fábrica.

5. Configurado de fábrica, semisellado, seleccionable por puente.

6. Cualquier dispositivo conectado a la entrada analógica debe ser completamente flotante (aislado galvánicamente de tierra), con una resistencia de aislamiento de 500 V CA.

7. Reduzca la corriente de salida en un 5 % por grado C por encima de 60 C.

8. Sin condensación
