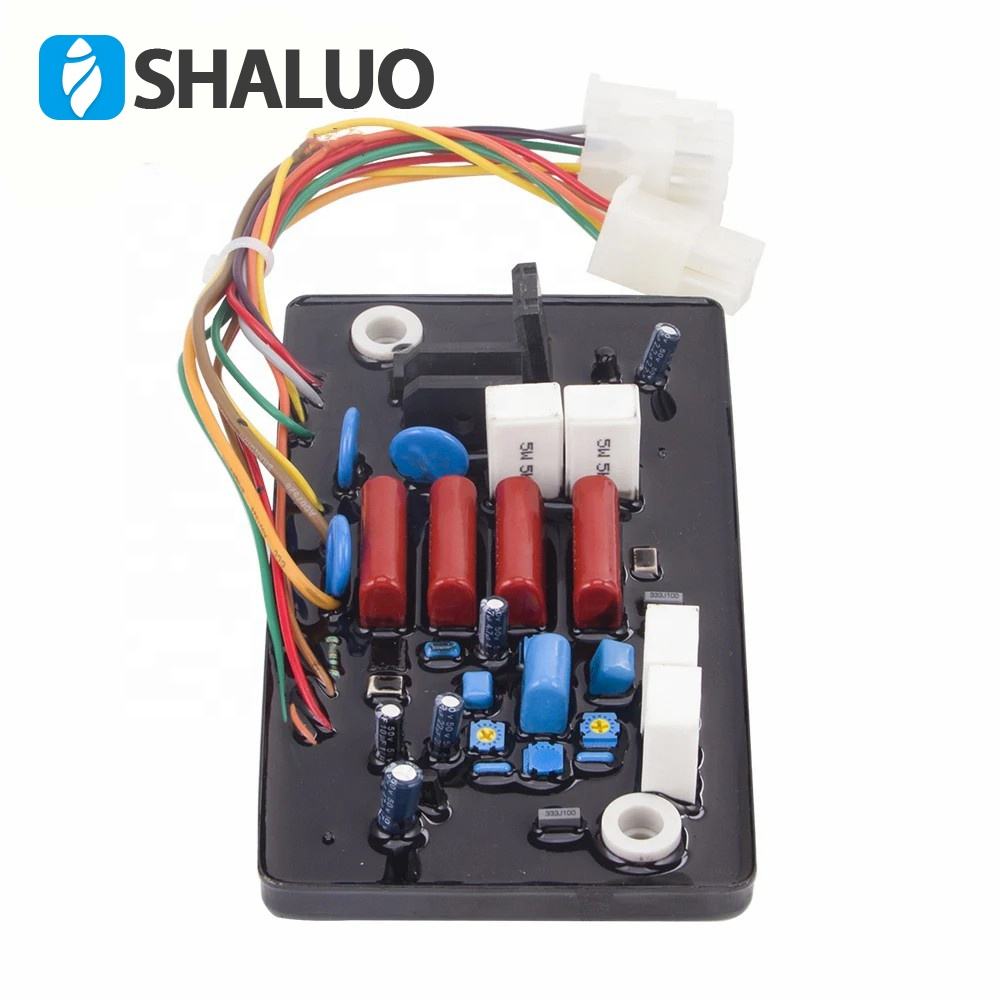

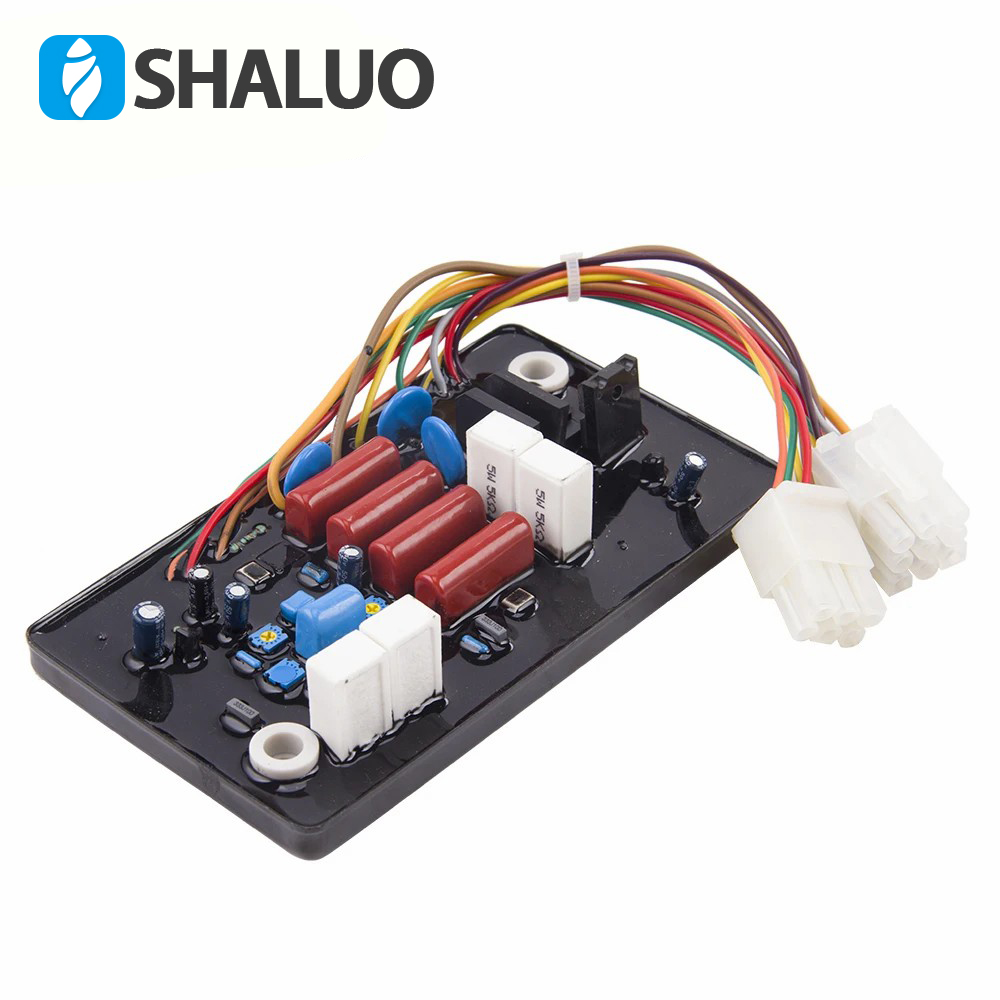

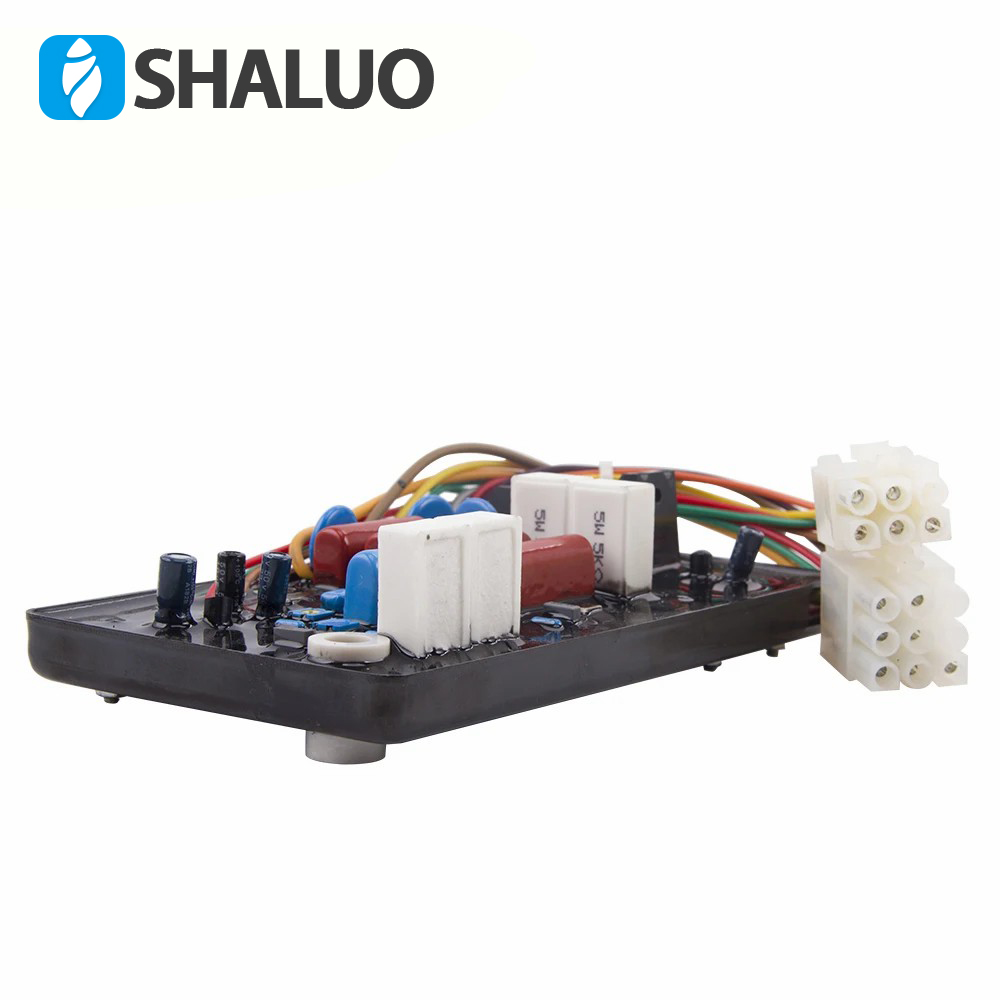

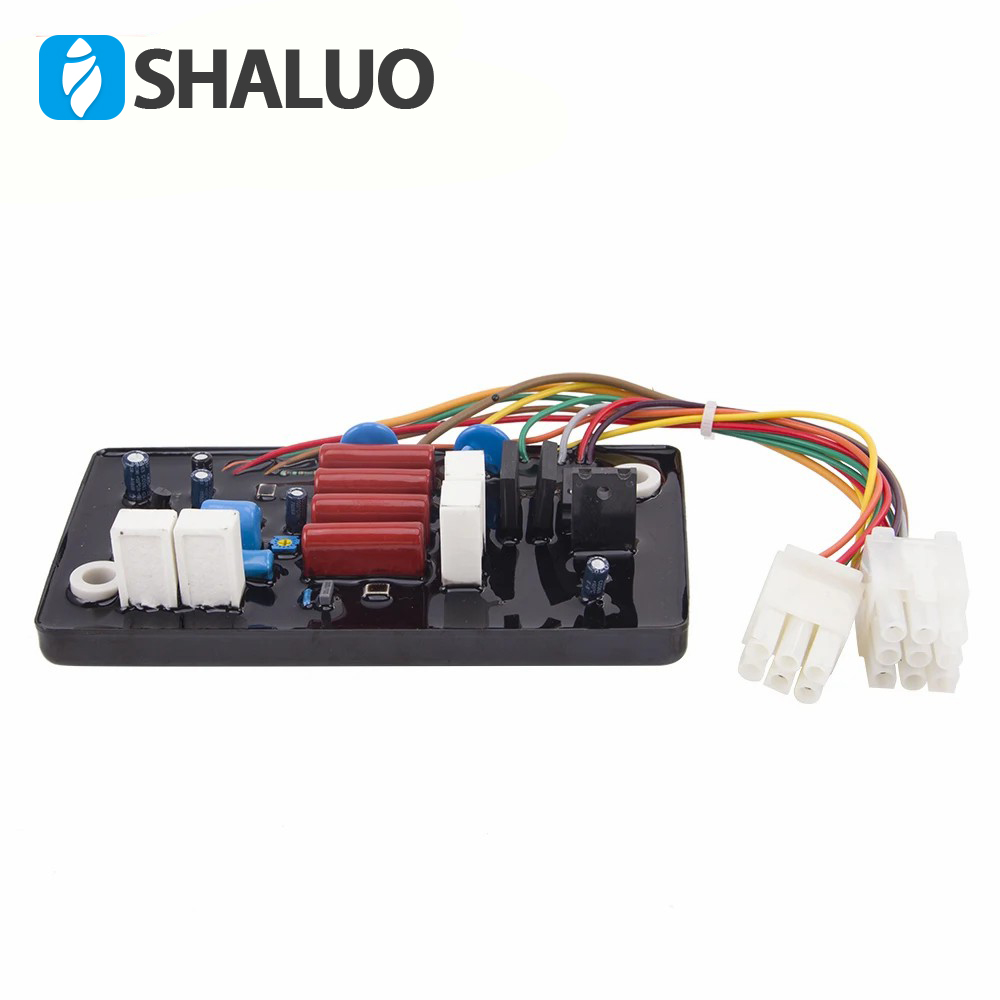

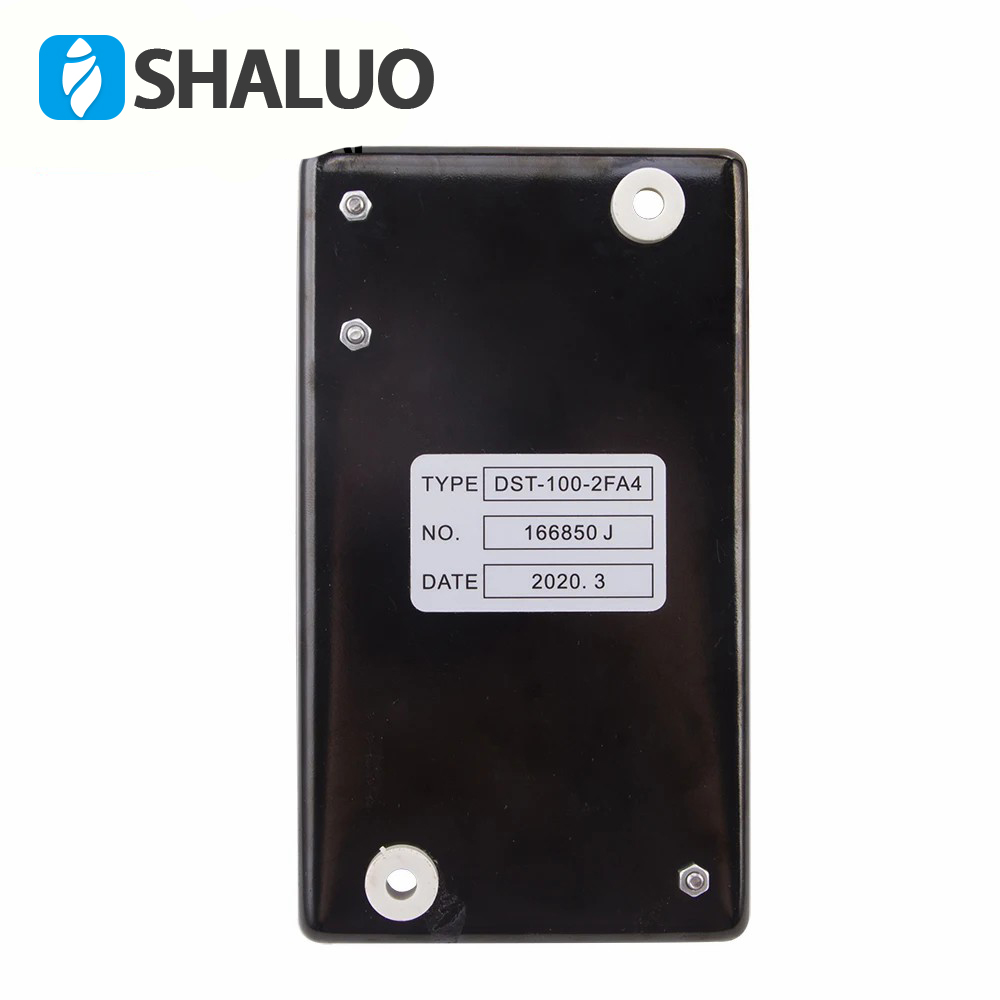

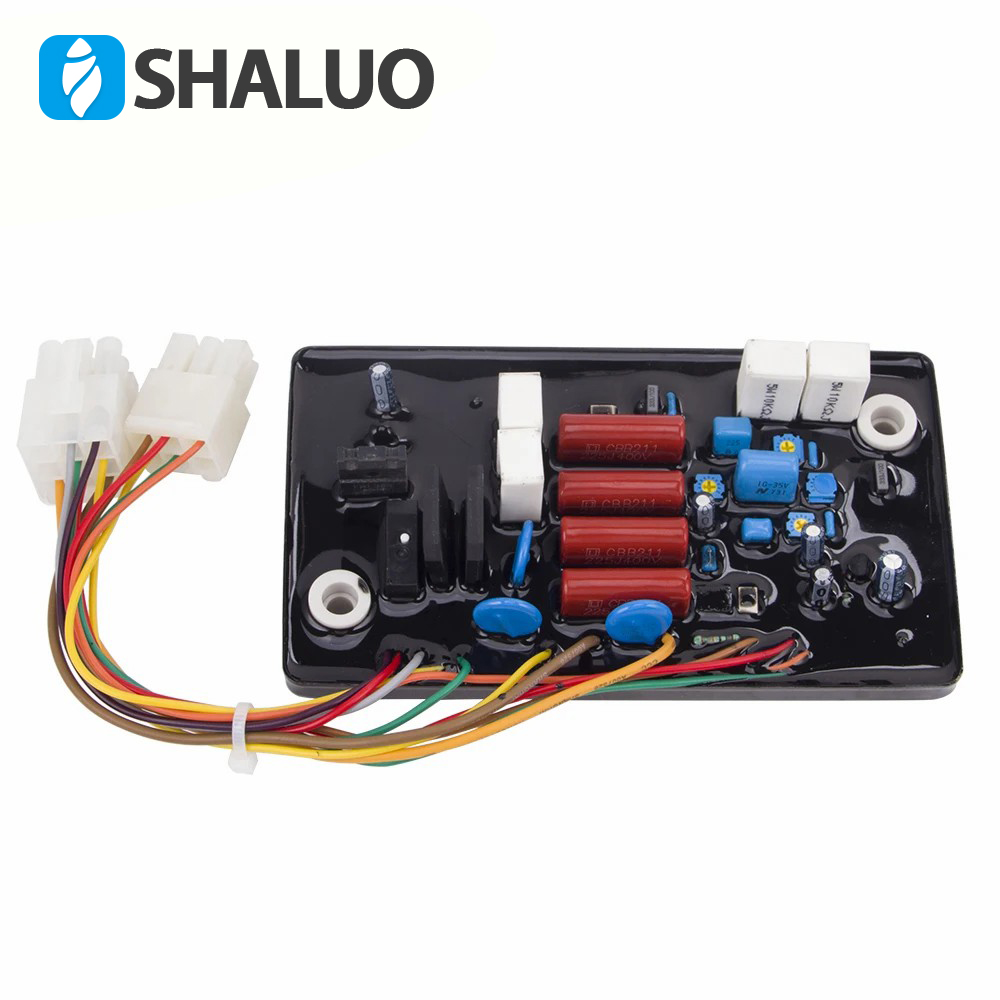

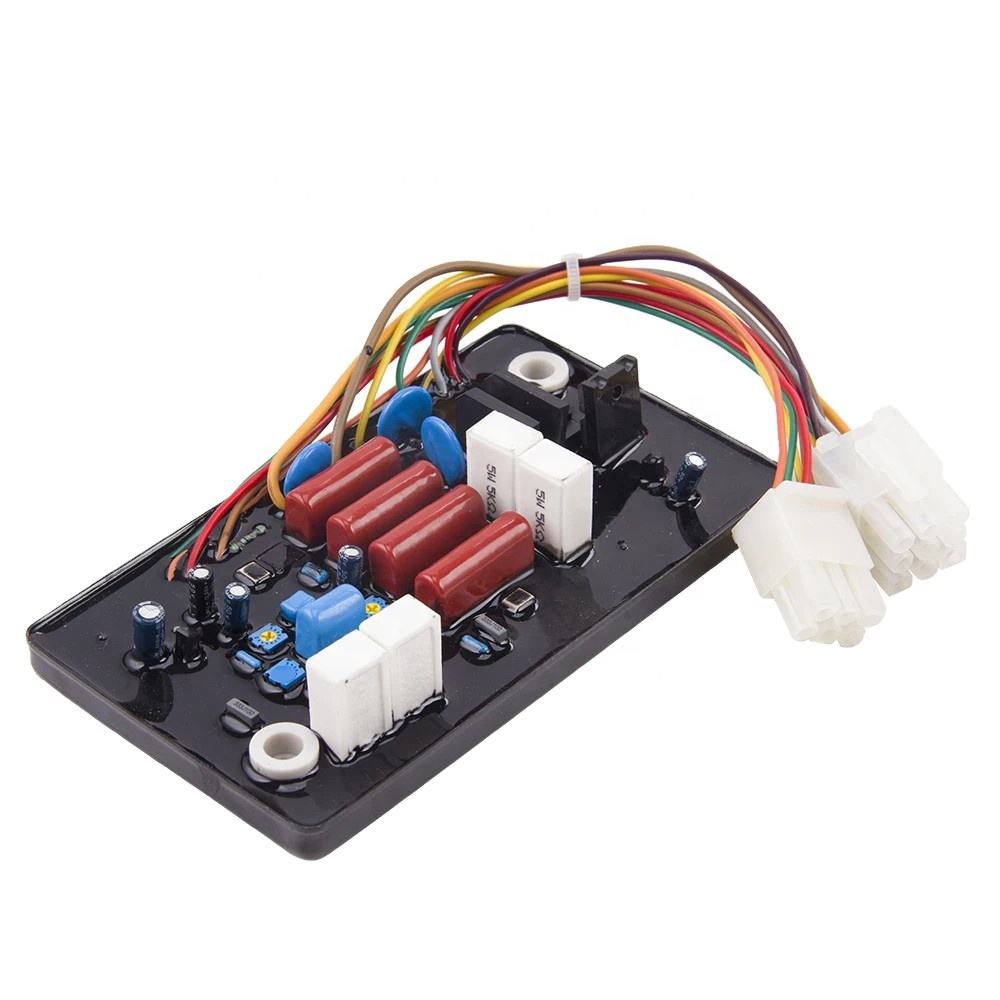

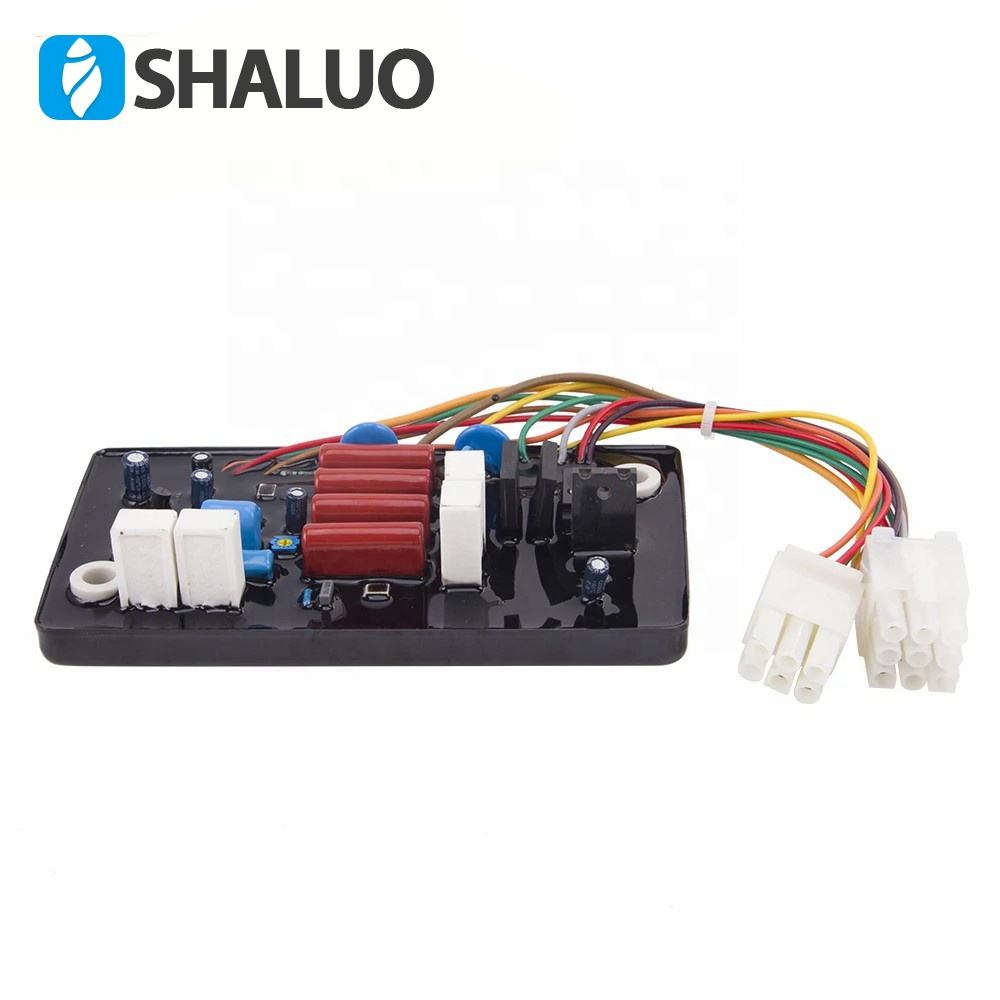

Reemplazo para DST-100-2FA4 /DST-51 AVR original
1.El regulador de voltaje automático DST-51-DFKV (AVR para abreviar) es un dispositivo electrónico parcialmente sellado, especialmente diseñado para Diseñado
para generadores maha. AVR realiza el voltaje de salida automático del generador controlando la corriente de excitación del
Ajuste del magnetizador del generador.
2. Ajuste de voltaje (VOLTIOS)
Antes de comenzar, el potenciómetro de ajuste de voltaje se puede ajustar en sentido antihorario (la fábrica se ha configurado en 400 V) y el
El puerto del potenciómetro externo está en cortocircuito. Cuando el grupo electrógeno funciona normalmente y alcanza la velocidad nominal, el
El potenciómetro se ajusta en el sentido de las agujas del reloj y el voltaje aumenta, y viceversa. Disminuya hasta que el voltaje de salida alcance el
requisitos.
Si necesita ajustar el voltaje externo, puede desconectar la línea de conexión del puerto del potenciómetro externo en el AVR y
conectar un potenciómetro. Debido a que el puerto externo del AVR está activo, si desea instalar un voltaje controlado externamente
potenciómetro de recorte, el potenciómetro debe Para garantizar un buen aislamiento, se recomienda utilizar un multivuelta totalmente de plástico.
potenciómetro. Si se utiliza un potenciómetro de carcasa metálica, ¡su carcasa debe estar conectada a tierra!
3. Ajuste de estabilidad (STAB)
Ajustar el potenciómetro 'STAB' puede estabilizar el voltaje de salida del generador, pero un ajuste excesivo aumentará el
Tasa de fluctuación de voltaje instantánea del generador bajo carga pesada. Se recomienda hacer funcionar el generador sin carga,
Compruebe si la velocidad es correcta y estable, gire el potenciómetro 'STAB' completamente en sentido antihorario y luego gírelo lentamente.
en el sentido de las agujas del reloj hasta que el voltaje del generador comience a fluctuar. La configuración correcta es girar ligeramente en sentido antihorario desde este
posición (es decir, el voltaje es estable en este punto, pero debe estar muy cerca de la zona inestable)
4. Excitación:
Cuando el voltaje de magnetización residual del generador es insuficiente para hacer que el AVR aumente el voltaje, se debe excitar.
desde el exterior. Después de que el motor comience a funcionar, use una batería de 12 V. El polo negativo de la batería está conectado a F- del
AVR, y el polo positivo de la batería se conecta a través de un diodo (5A). El F+ del AVR detiene la excitación cuando el
El voltaje del generador se establece en 20%. Muy importante: ¡se debe utilizar un diodo para garantizar que el AVR no se dañe!
5. Ajustar (U/F)
5.1 Ajuste de protección de baja frecuencia (U/F)
El potenciómetro 'U / F' sirve para configurar la protección de baja frecuencia
Valor del punto de inflexión de frecuencia, cuando se usa a 50 Hz, protección de baja frecuencia U%
-Generalmente configurado en 45 Hz, cuando se usa en 60 Hz (configurado
Curva característica U/F 55 Hz), sus pasos de configuración: hacer que el motor arranque y encienda 120
Aumente la presión, ajuste el motor al valor de baja frecuencia requerido,
Ajuste lentamente el potenciómetro 'U / F' en sentido antihorario para que el generador 100. El voltaje comienza a caer, la protección
La acción es como se muestra en la siguiente figura.
80
_⊥50Hz11⊥⊥⊥
Cuando la frecuencia es inferior al valor del punto de inflexión establecido, significa que la frecuencia no es 60
_⊥⊥A/460Hz4_
En esta situación, el voltaje de salida del generador será bajo.
Acción de protección de frecuencia y disminución para evitar la pérdida por sobreexcitación de baja frecuencia.
40
_ ← μA ← ++-
Bobina del estator con campo magnético defectuoso. Cuando lo use a 60 Hz, reinicie
20
F ↓ 4⊥ +++ 4
Ajuste el potenciómetro 'U / F' al valor de protección de baja frecuencia requerido
(55 Hz). La posición del interruptor DIP '1' es 50 HZ,
10203040506070
Hz
La posición 'ON' es 60 HZ.
