Manual de instrucciones del regulador de voltaje automático del generador
1. Descripción

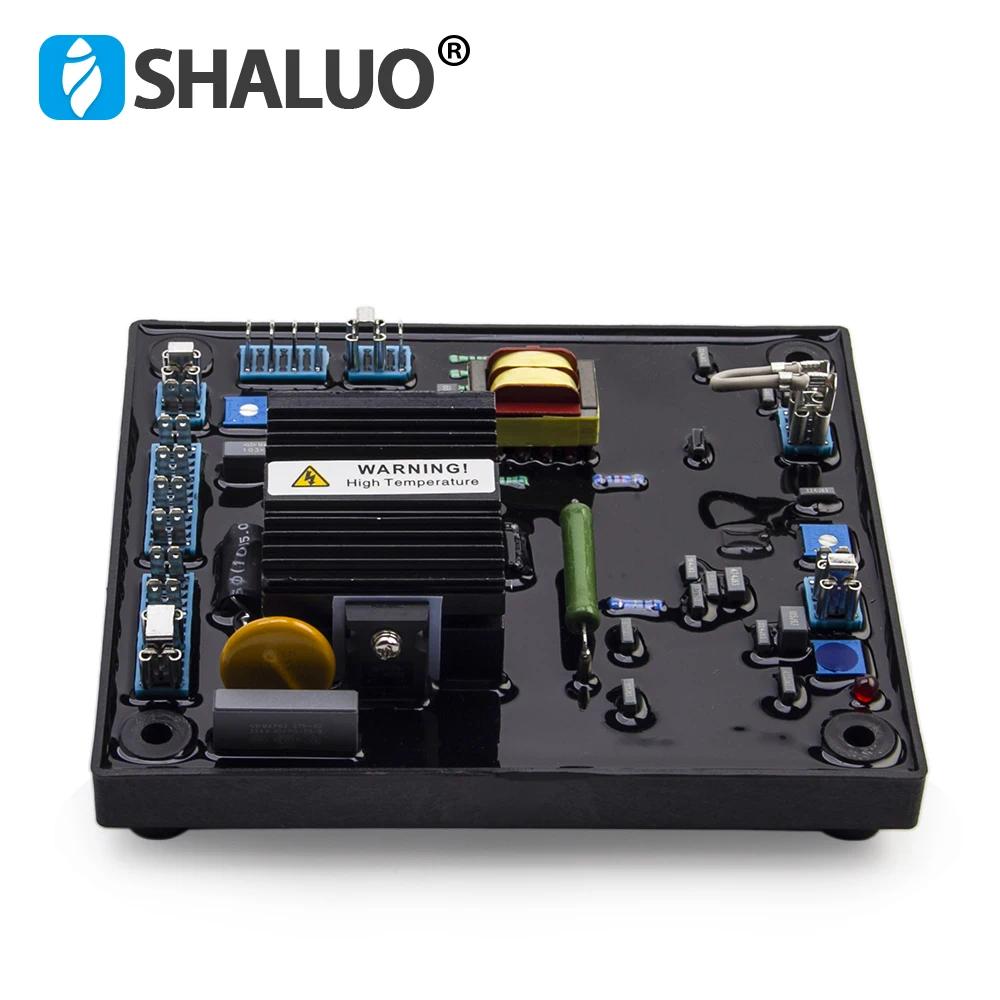

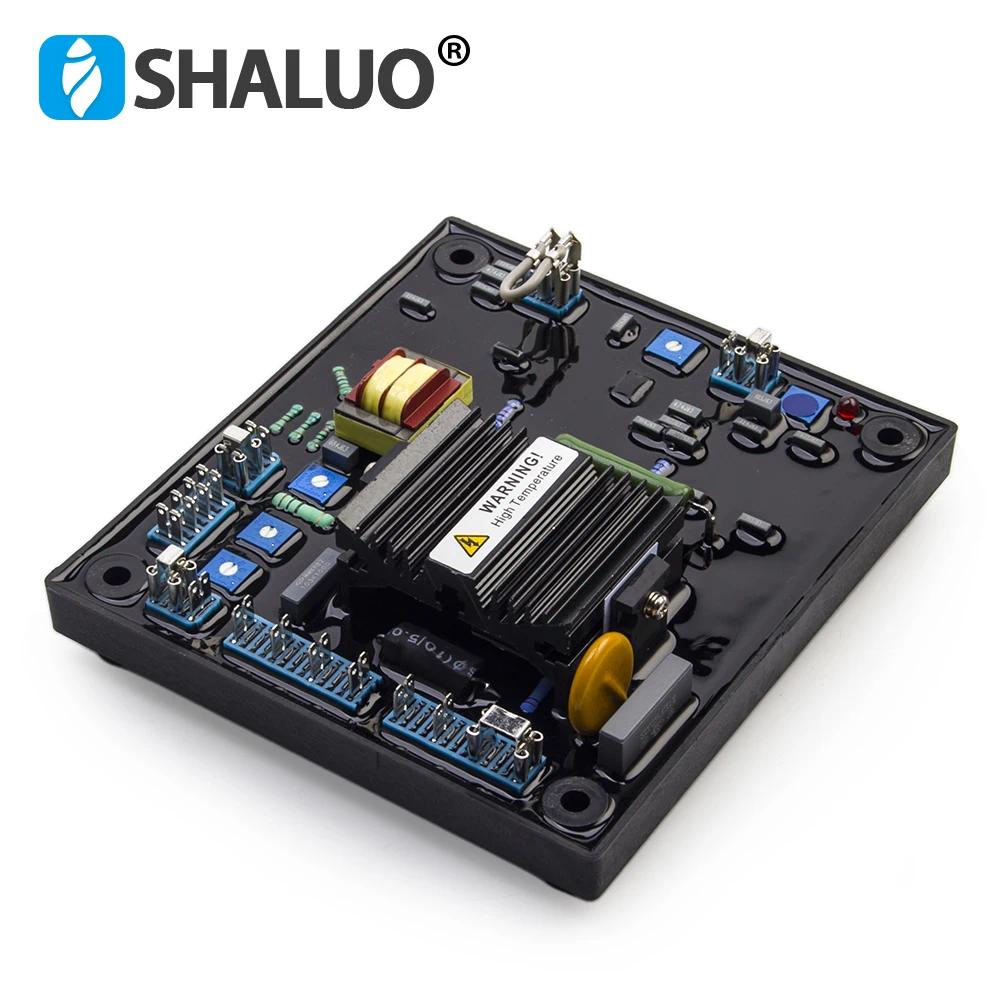

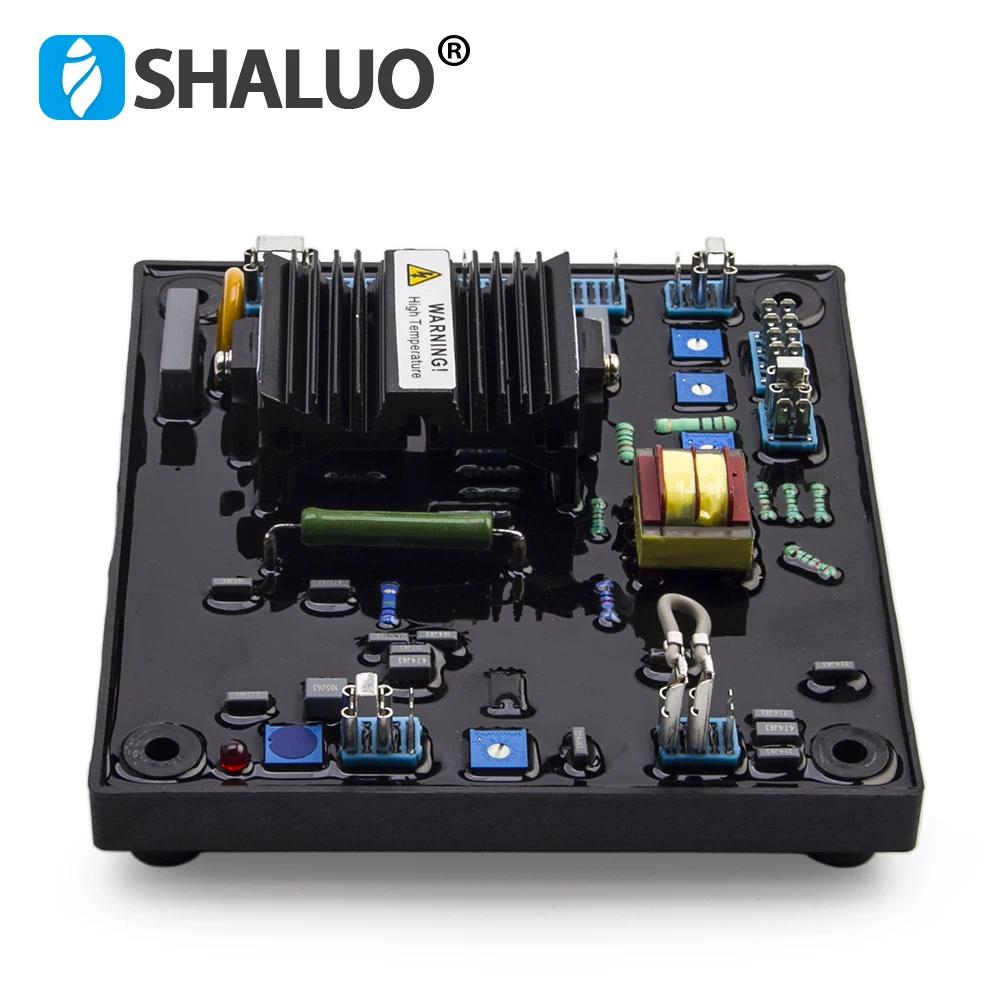

El regulador de voltaje (AVR) KR440 es un dispositivo electrónico sellado que ajusta la potencia de salida rectificada de la armadura del excitador mediante
controlar el campo magnético del excitador de baja potencia, para lograr el host de control.
Corriente de campo magnético, requisitos de voltaje de salida estable del generador sin escobillas, con baja frecuencia y sin señal de entrada
dispositivo de protección. También está equipado con una función de compensación paralela, que satisface las necesidades de los clientes de ampliar la capacidad.
2. Especificaciones
Potencia de entrada: 170V ~ 265VAC, 50/60Hz
Potencia de detección: 190V~270VAC 340~520VAC 50/60
Salida máxima: 4A 95 VCC
Tasa de regulación de voltaje: ≤0,5%.
Resistencia de campo del generador: 15 ohmios mínimo.
Potenciómetro externo: potenciómetro 1KQ 1/2W ±8%.
Acumulación de voltaje (etapa inicial):
Cuando el voltaje del magnetismo residual sea superior a 5V25Hz, el voltaje se establecerá automáticamente. la baja frecuencia
La protección tiene un circuito de protección incorporado que reduce el voltaje de salida cuando la velocidad del motor disminuye (consulte la Figura 3)
Temperatura de funcionamiento: -40 C~60 C.

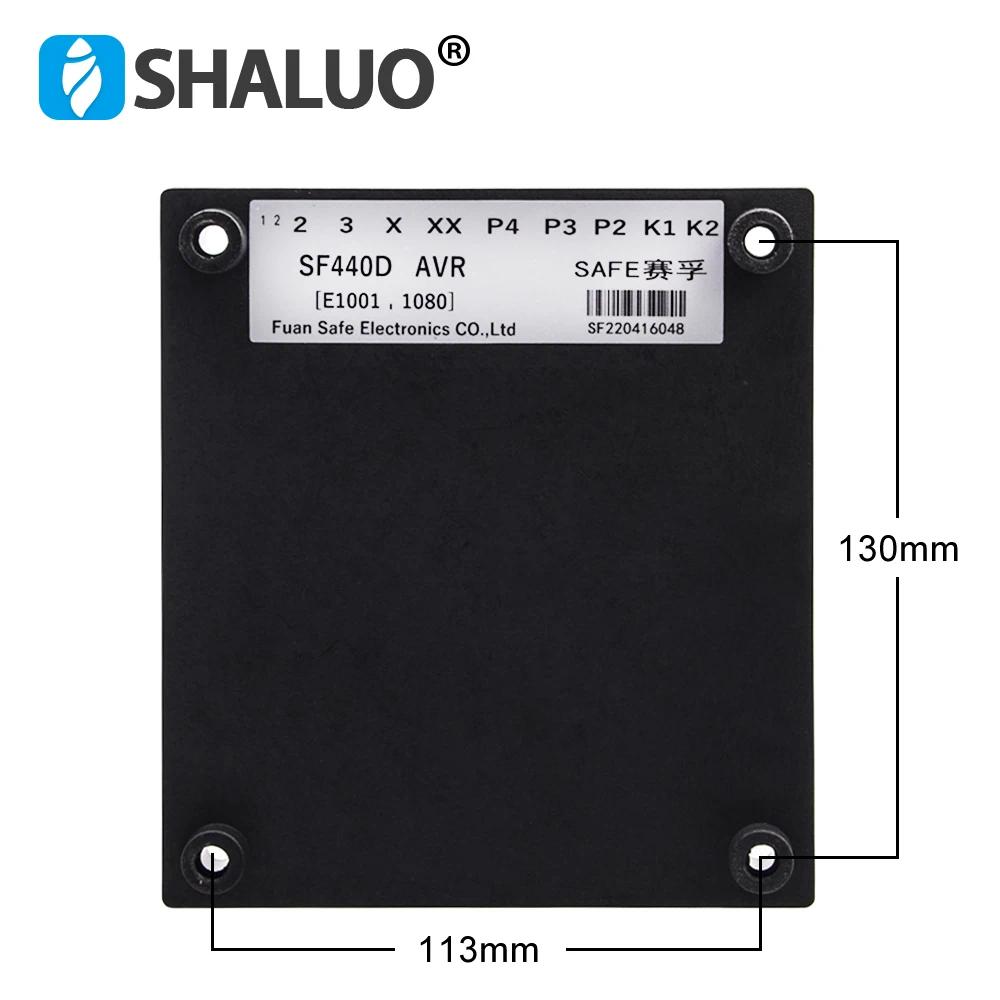

Tamaño: 163 mm de largo x 138 mm de ancho x 45 mm de alto.
3. Precauciones al utilizar
1. Precauciones durante la instalación: (Consulte la Figura 1 para la configuración)
La instalación, conexión e inspección serán realizadas por personas con conocimientos profesionales. El regulador será
instalado en el generador en un lugar donde esté protegido de la humedad y la corrosión y donde otros no puedan tocarlo fácilmente. Bajo
En condiciones normales de funcionamiento, la temperatura de la superficie del regulador superará los 60 °C. Durante el funcionamiento, no toque el
disipador de calor del regulador. Se han colocado señales de advertencia.
4. Ajuste
1. Ajuste de baja frecuencia (U/F).
Cuando lo use a 50 Hz, inserte la 'línea cruzada' entre C, 50 (configuración de fábrica), cuando lo use a 60 Hz, inserte la 'línea cruzada' entre
C, 60. El potenciómetro U/F se utiliza para configurar el valor de acción de frecuencia de la protección de baja frecuencia. Los pasos de configuración: comenzar
Se establece el motor y el voltaje, y ajuste el motor al valor de baja frecuencia requerido. Ajuste lentamente la perilla U/F
para que el indicador rojo se encienda en el AVR (la configuración de fábrica es 47 Hz a 50 Hz, 57 Hz a 60 Hz). Su acción protectora se muestra en
Figura 3 (cuando la luz indicadora roja (LED) está encendida, significa que la frecuencia es insuficiente. En este caso, el voltaje de salida
caerá debido a la acción del circuito de protección de baja frecuencia para evitar que una corriente de excitación excesiva dañe el
bobina del estator de campo magnético).
2. Ajuste de voltaje (VOLT).
Ajuste el 'potenciómetro de voltaje' al valor nominal (aumente en el sentido de las agujas del reloj). Cuando utilice un ajuste de voltaje externo (consulte
(consulte la Figura 4), conecte VR.IK1/2W entre '1' y '2'. Cuando no hay VR externo, se debe poner en cortocircuito '1' y '2'.
3. Ajuste de Estabilidad (STAB).
Ajustar el 'Ajuste estable' puede hacer que el voltaje de salida del generador sea estable, pero un ajuste excesivo hará que el
La tasa de fluctuación de voltaje instantánea del generador aumenta bajo carga pesada. Se recomienda hacer funcionar el grupo electrógeno con
sin carga, verifique si la velocidad es correcta y gire el potenciómetro en el sentido de las agujas del reloj hasta el final, luego lentamente en el sentido contrario a las agujas del reloj hasta
el voltaje del generador comienza a fluctuar. La configuración correcta es girar ligeramente en el sentido de las agujas del reloj desde esta posición (es decir, en este punto
la tensión del generador es estable, pero muy cerca de la zona de inestabilidad).
5. Excitación:

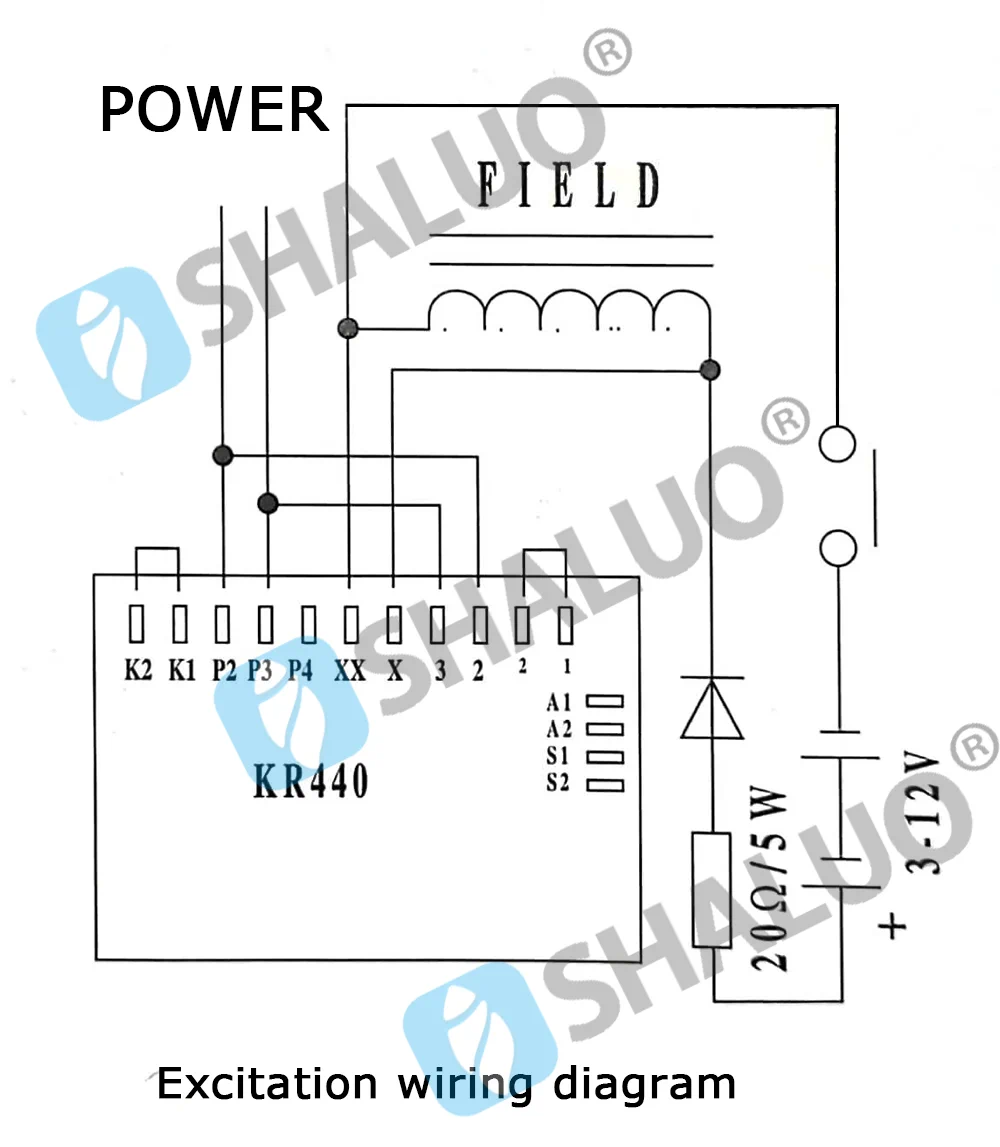

Cuando la remanencia del generador no es suficiente para hacer que el AVR acumule voltaje, puede ser excitado desde el exterior, como se muestra
en la Figura 2. Después de que el motor esté en marcha, use una batería de 12 V, el polo negativo está conectado a la columna de cableado XX del AVR,
El polo positivo está conectado al terminal X del AVR a través de un diodo, y la excitación se detiene cuando el voltaje del generador es
establecido a 30 de la tensión nominal. Es muy importante: (Se debe utilizar un diodo para asegurar que el AVR no se dañe)
6. Cableado: (como se muestra en la figura)
1. K1, K2: son interruptores de campo magnético, deben cortocircuitarse y conectarse de forma cruzada cuando no estén en uso.
2. P2, P3: son los terminales de entrada de energía del campo magnético.
3.2, 3: Es el terminal de entrada para detectar la fuente de alimentación.
4.1, 2: Es un VR externo y debe cortocircuitarse cuando no esté en uso.
5. X, XX: X es el campo magnético F+, XX es el campo magnético F-.
6. S1, S2: CAÍDA, entrada CT.

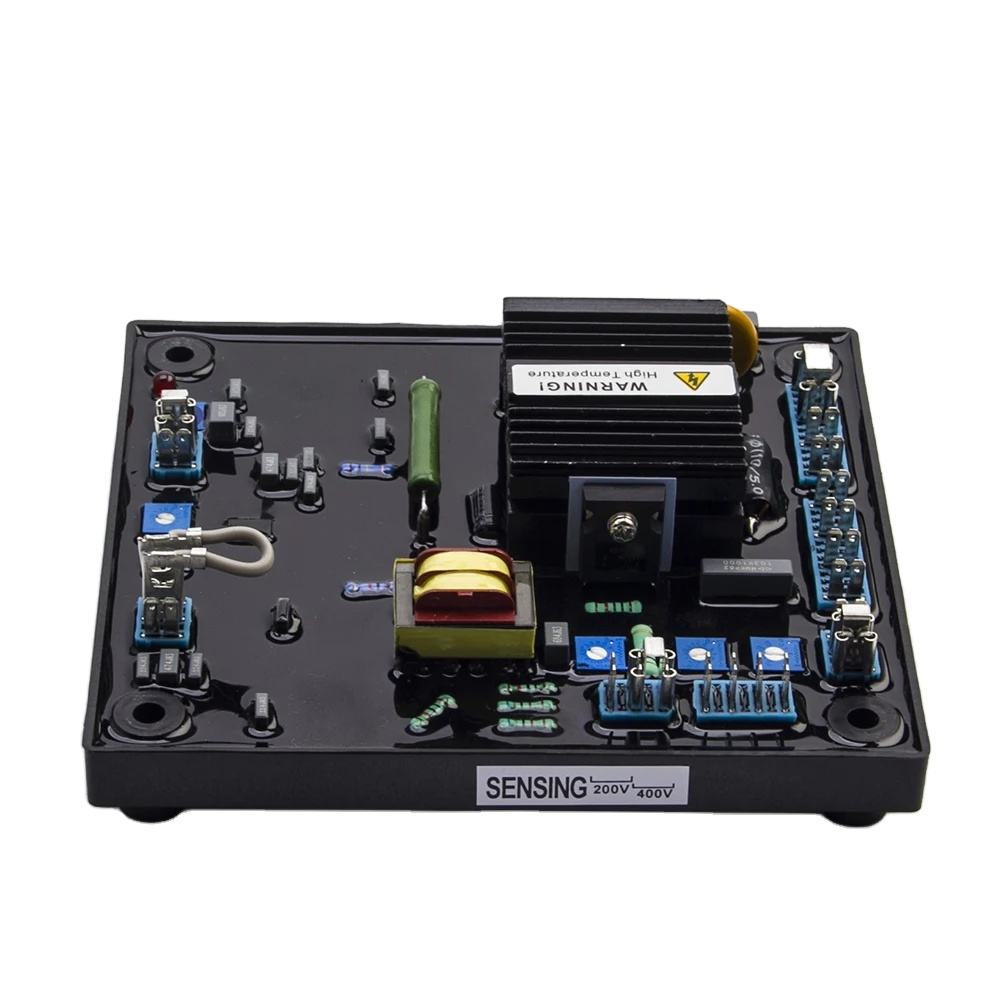

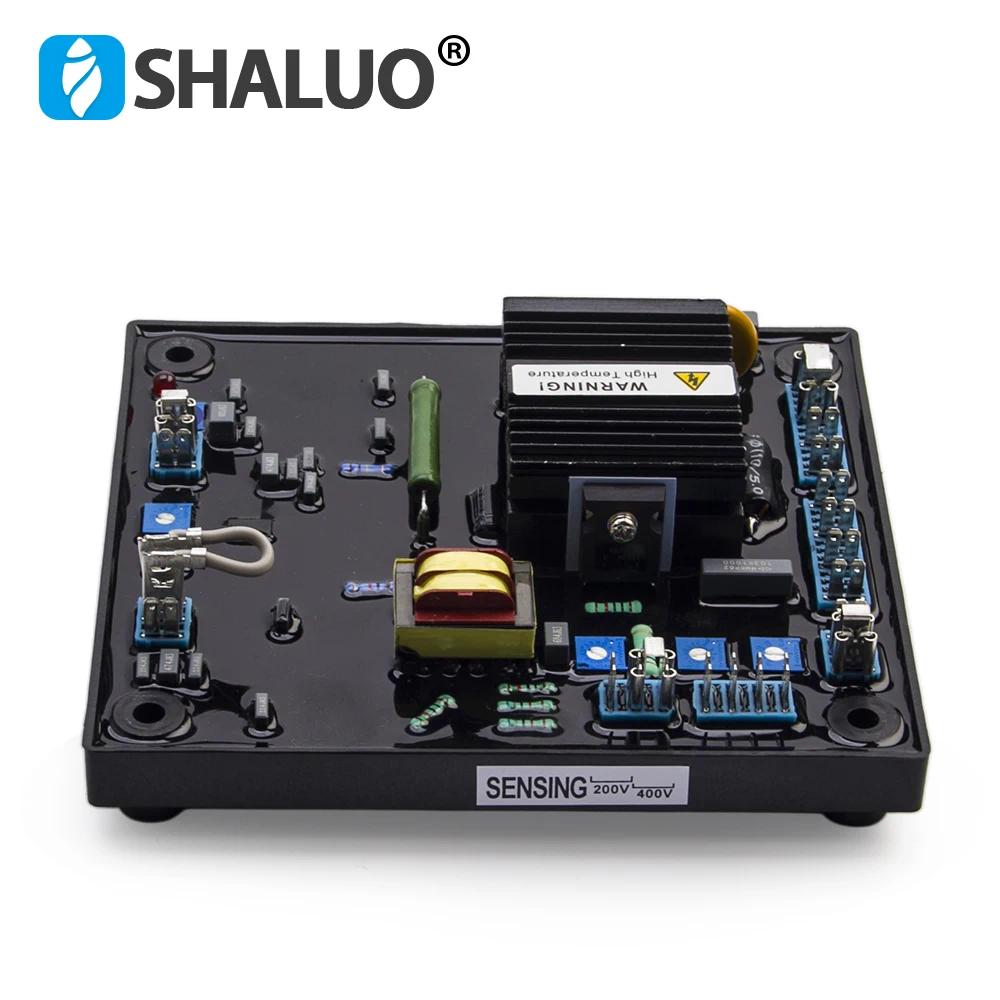

7. J1~J3: seleccione]El cable de puente 1+J2 es de 400 V, el cable de puente J2+J3 es de 200 V.
7. Funcionamiento paralelo de generadores.
Es importante comprender las siguientes precauciones para el funcionamiento en paralelo al instalar y configurar el diferencial.
unidad. Cuando el generador funciona en paralelo con otros generadores o está conectado a la red, el requisito más básico es que el
El generador tiene la misma fase que la unidad o red en paralelo.
orden, y también se deben cumplir las siguientes condiciones.
1. Las frecuencias deben ser las mismas (error mínimo permitido)
2. El voltaje debe ser el mismo (error mínimo permitido)
3. El ángulo de fase del voltaje debe ser el mismo (error mínimo permitido)
Por favor preste especial atención:
1. Cuando el interruptor paralelo está cerrado, si no se cumplen las tres condiciones anteriores, provocará una descarga mecánica excesiva y
descarga eléctrica al generador.
choque de flujo y puede causar daños al dispositivo.
2. La potencia activa la proporciona el motor y las características de su regulador determinan la distribución de potencia activa entre
unidades paralelas.
3. La potencia reactiva la proporciona el generador y sus características de control de excitación determinan la distribución de
potencia reactiva.
8. dispositivo de ajuste de caída (DROOP)
El método más común para asignar potencia reactiva es establecer una característica de voltaje que disminuye a medida que el factor de potencia
disminuye (es decir, la potencia reactiva aumenta). Esta característica se basa en un transformador de corriente para retroalimentar el ángulo de fase (es decir, potencia
factor) de la corriente al AVR. Dependiendo de la carga, se deben utilizar las siguientes configuraciones y los siguientes valores son
basado en la corriente nominal.
1. Cuando el factor de potencia es 0,8 (a corriente nominal), el valor de caída debe establecerse en 3%, y cuando el factor de potencia es 0 (a corriente nominal), el valor de caída debe establecerse en 3%, y cuando el factor de potencia es 0 (a corriente nominal),
corriente nominal), el valor de caída debe establecerse en 5% y girar el potencial de 'ajuste de caída' en el sentido de las agujas del reloj. para aumentar el hundimiento.
Generalmente, cuando el factor de potencia es cero a la corriente nominal, el 5% inferior es suficiente para satisfacer las necesidades sin distribución de energía.
(Nota 1. El transformador de corriente debe instalarse en la salida trifásica
Una de las fases no puede estar en la misma fase que la potencia de detección del AVR. Nota 2. Es muy importante configurar todos los generadores
voltajes al mismo valor, ya que la precisión de la regulación de caída es secundaria. Nota 3. Cuando un generador está funcionando solo, si
la regulación de caída se establece en un factor de potencia de 0,8 a plena carga, no puede mantener la regulación de voltaje habitual del 0,5%.
Por lo tanto, cuando funciona solo, es necesario cortocircuitar los terminales SI-S 2 para restaurar la tasa de ajuste cuando funciona solo.
Nota 4. La corriente del lado secundario del transformador de corriente compatible con esta placa AV R es 1A-1,5A)
