Descripción del producto
Descripción del Producto

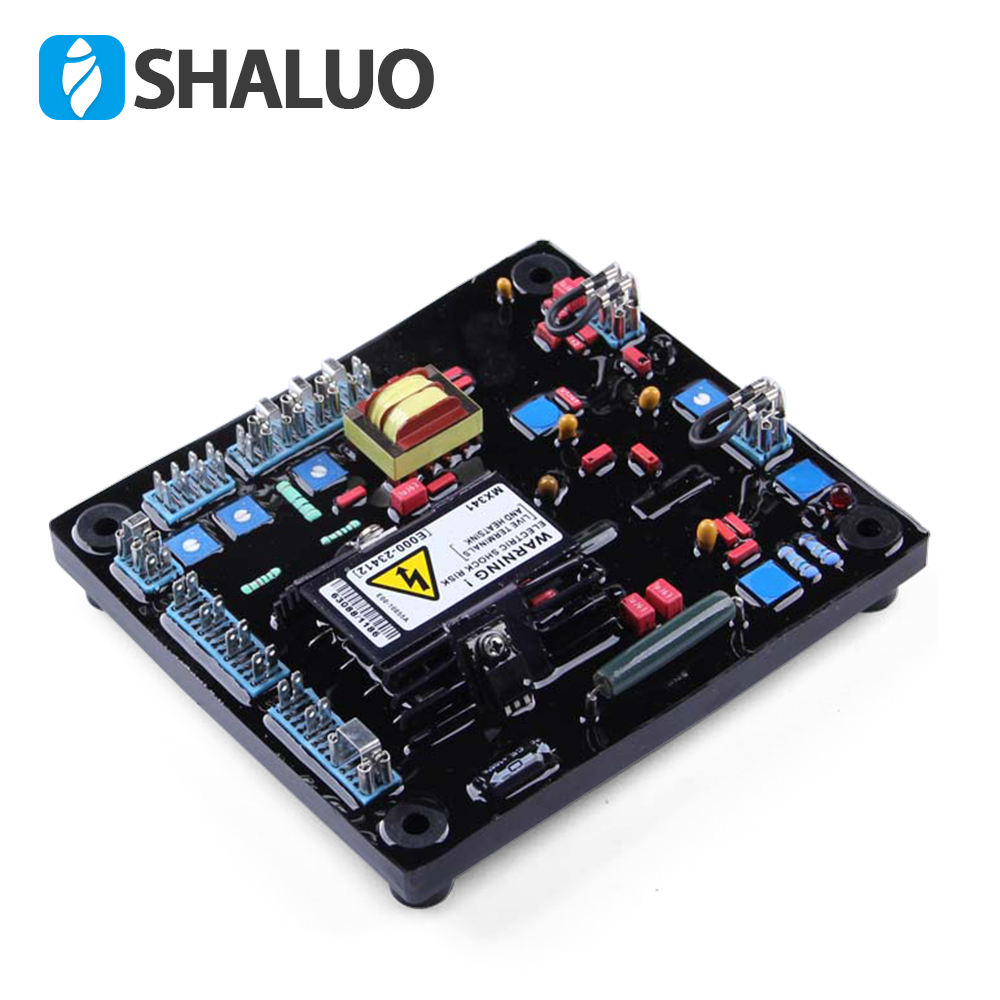

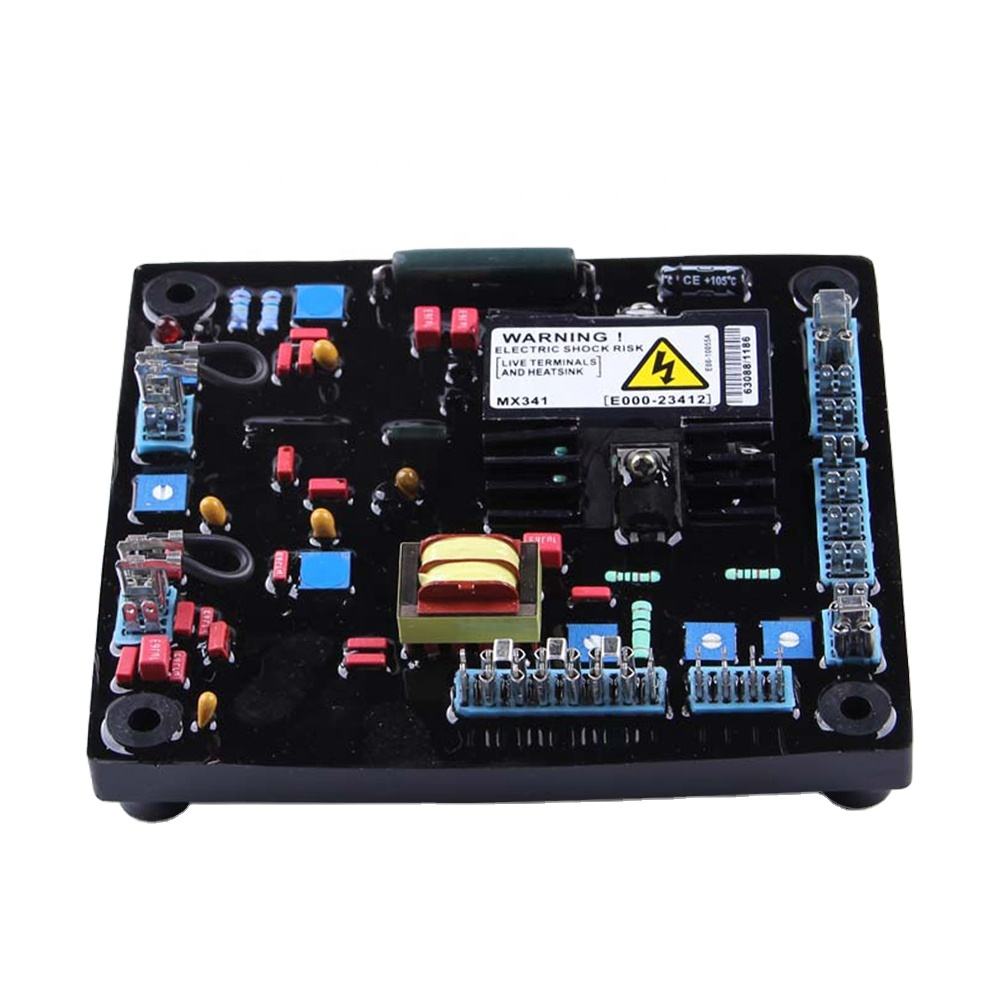

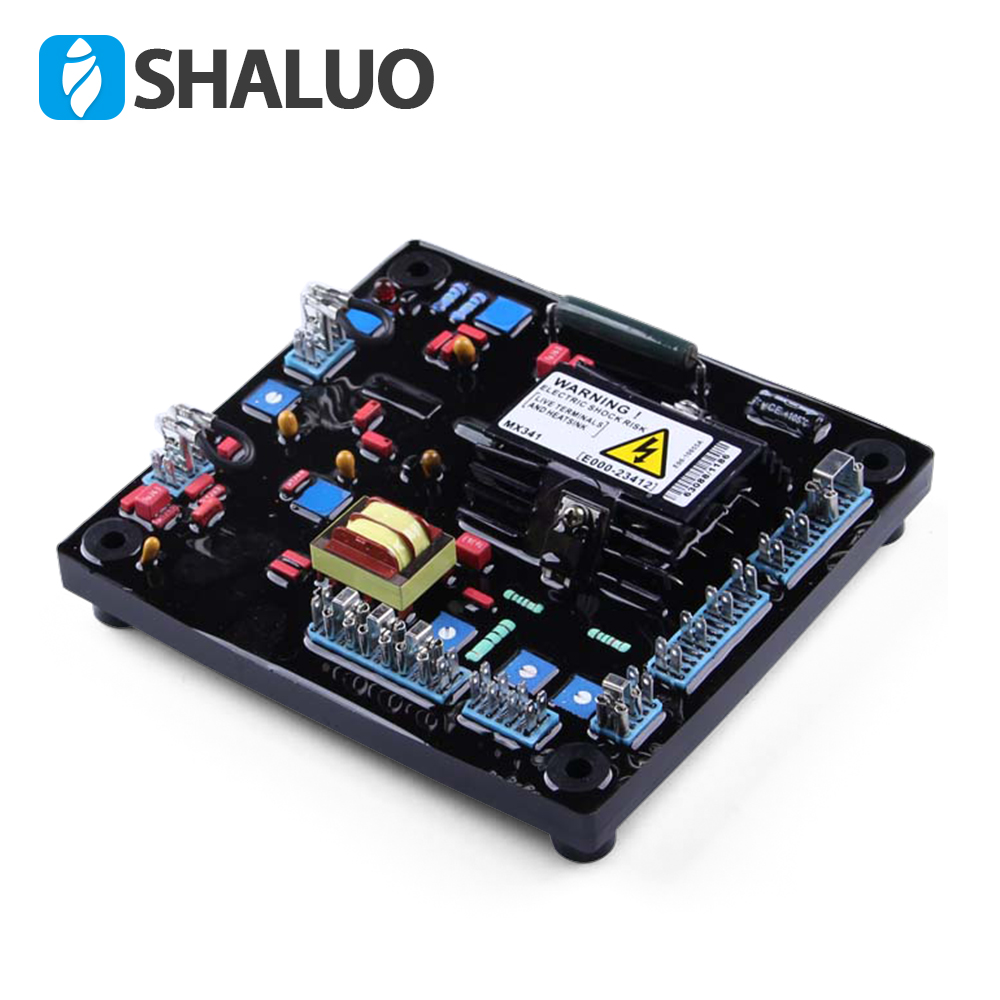

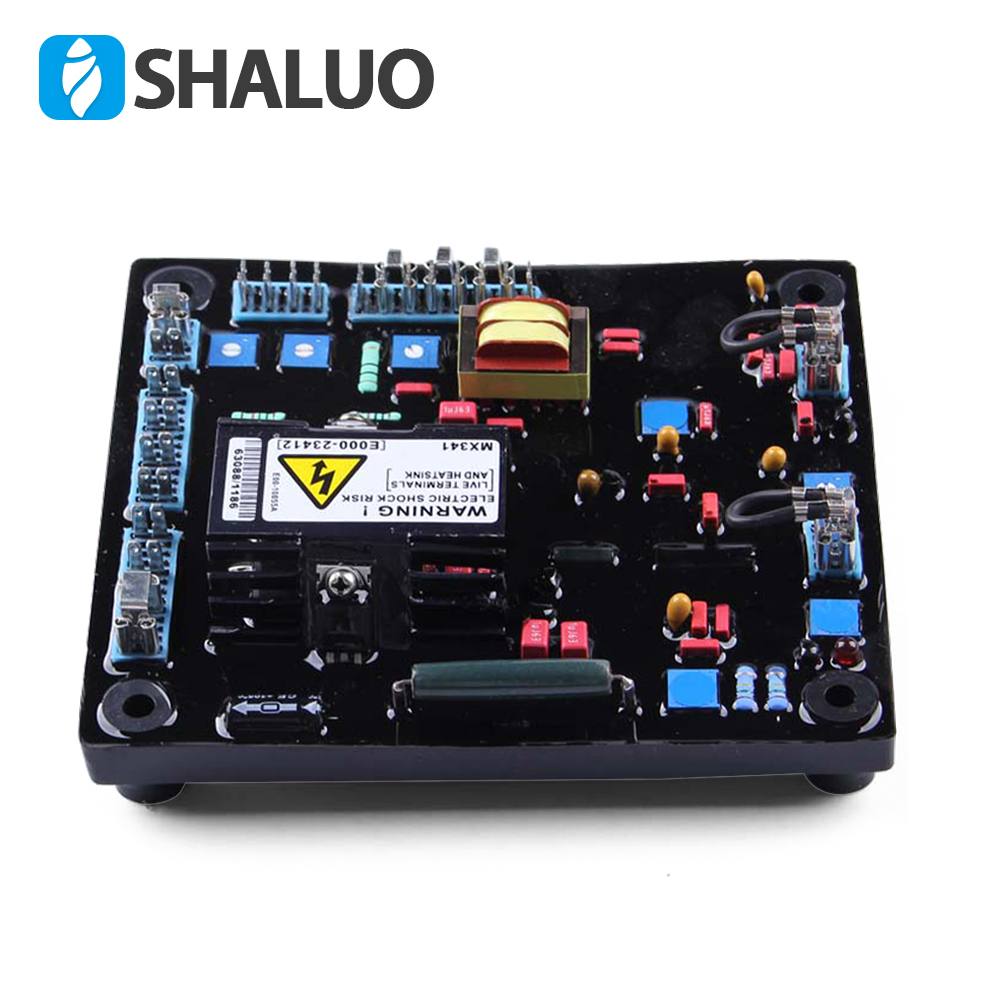

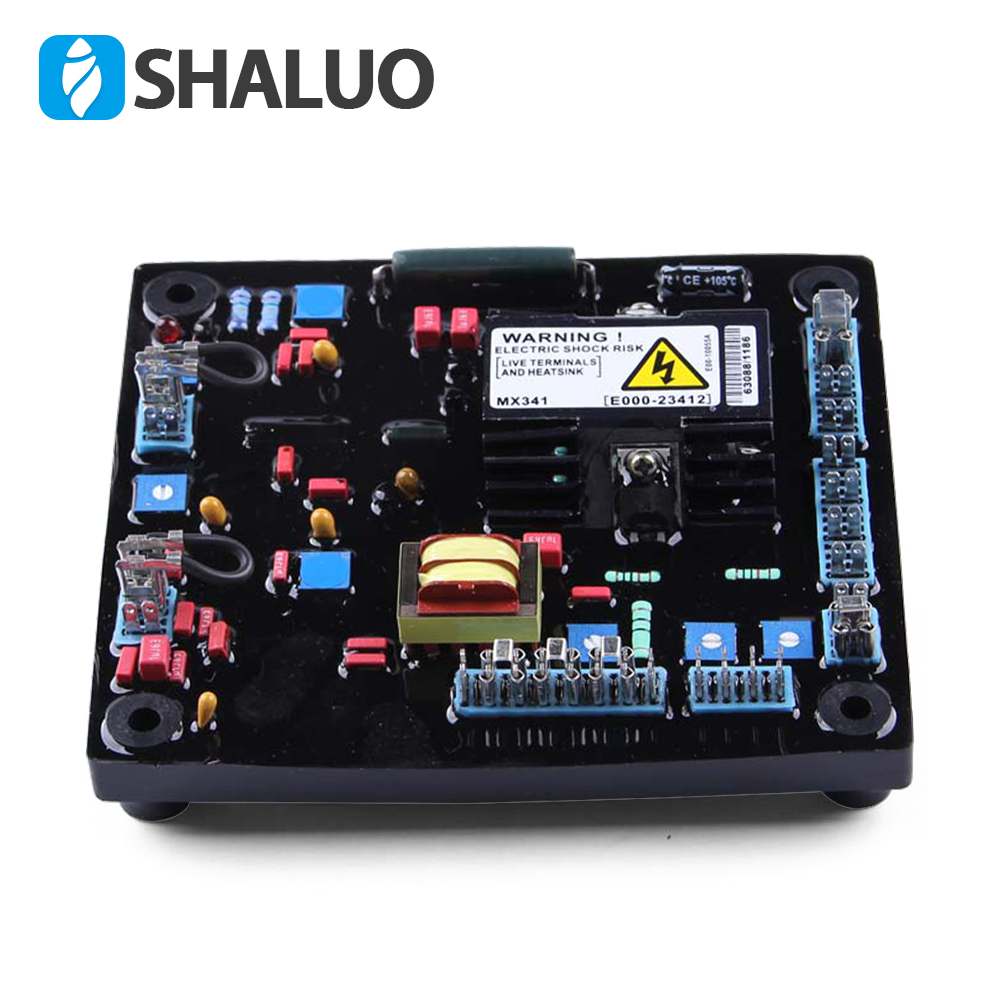

MX341-A AVR es un regulador de voltaje automático con detección de dos fases y forma parte del sistema de excitación de un generador sin escobillas. La potencia de excitación se deriva de un generador de imán permanente (PMG) trifásico, para aislar los circuitos de control del AVR de los efectos de cargas no lineales y reducir la interferencia de radiofrecuencia en los terminales del generador. La corriente sostenida de cortocircuito del generador es otra característica del sistema PMG.
El regulador de voltaje MX341-A detecta el voltaje en el devanado del generador principal y controla la energía alimentada al estator del excitador y, por lo tanto, al rotor principal para mantener el voltaje de salida del generador dentro de los límites especificados, compensando la carga, la velocidad, la temperatura y el factor de potencia del generador.
Se incluye un circuito de arranque suave para proporcionar una acumulación suave y controlada del voltaje de salida del generador.
Un circuito de medición de frecuencia monitorea continuamente la velocidad del eje del generador y proporciona protección contra baja velocidad del sistema de excitación al reducir el voltaje de salida del generador proporcionalmente con la velocidad por debajo de un umbral preestablecido. Una mejora adicional de esta característica es la pendiente ajustable de voltios por Hertz para mejorar el tiempo de recuperación del motor en motores turboalimentados. Se incluye un circuito de arranque suave para proporcionar una acumulación suave y controlada del voltaje de salida del generador.
La excitación incontrolada se limita a un período seguro mediante el apagado interno del dispositivo de salida del AVR. Esta condición permanece bloqueada hasta que el generador se detiene.
Se prevé la conexión de un regulador de voltaje remoto, que permite al usuario un control preciso de la salida del generador.
Se proporciona una entrada analógica que permite la conexión a un controlador Newage Power Factor u otros dispositivos externos con salida compatible.
El AVR MX341-A tiene la posibilidad de conexión CT de caída, para permitir el funcionamiento en paralelo con otros generadores equipados de manera similar.
Especificaciones técnicas
ENTRADA DE DETECCIÓN
Voltaje 190-264 VCA máx., monofásico, 2 hilos
Frecuencia 50-60 Hz nominal
ENTRADA DE ENERGÍA (PMG)
Voltaje 140-220 VCA máx., trifásico, 3 hilos
Corriente 3A/fase
Frecuencia 100-120 Hz nominal
PRODUCCIÓN
Voltaje máximo 120 V CC
Corriente continua 2,7 A
Intermitente 6A durante 10 segundos.
Resistencia 15 ohmios mínimo
REGULACIÓN
+/- 1% (ver nota 1)
DERIVA TÉRMICA
0,03% por cambio de oC en el ambiente AVR (nota 2)
TIEMPO DE RAMPA DE ARRANQUE SUAVE
3 segundos
RESPUESTA TÍPICA DEL SISTEMA
Respuesta AVR 10 ms
Corriente archivada al 90% 80 ms
Voltios de la máquina al 97% 300 ms
AJUSTE DE TENSIÓN EXTERNA
+/-10% con recortador de 1 k ohmio y 1 vatio (ver nota 3)
PROTECCIÓN BAJO FRECUENCIA
Punto de ajuste 95% Hz (ver nota 4)
Pendiente 170% hasta 30 Hz
DISIPACIÓN DE POTENCIA DE LA UNIDAD
12 vatios máximo
ENTRADA ANALÓGICA
Entrada máxima +/- 5V CC (ver nota 5)
Sensibilidad 1v para 5% Voltios del Generador (ajustable)
Resistencia de entrada 1k ohmios
ENTRADA DE CAÍDA EN CUADRATURA
carga de 10 ohmios
Máx. sensibilidad: 0,07 A para una caída del 5% 0PF
Máx. entrada: 0,33A
PROTECCIÓN SOBRE EXCITACIÓN
Punto de ajuste 75 V CC
Retraso de tiempo 10 segundos (fijo)
AMBIENTAL
Vibración 20-100 Hz 50 mm/seg.
100 Hz – 2 kHz 3,3 g
Temperatura de funcionamiento -40 a +70oC
Humedad relativa 0-70oC 95% (ver nota 6)
Temperatura de almacenamiento -55 a +80oC
NOTAS
1. Con 4% de gobierno del motor.
2. Después de 10 minutos.
3. Aplica desde el estado Mod D en adelante. Es posible que se aplique una reducción de potencia del generador. Consulte con fábrica.
4. Configurado de fábrica, semisellado, seleccionable por puente.
5. Cualquier dispositivo conectado a la entrada analógica debe ser completamente flotante (aislado galvánicamente de tierra), con una resistencia de aislamiento de 500 V ac.
6. Sin condensación.
