Regulador de voltaje automático del generador AVR DVR2000E

Maratón AVR DVR2000E

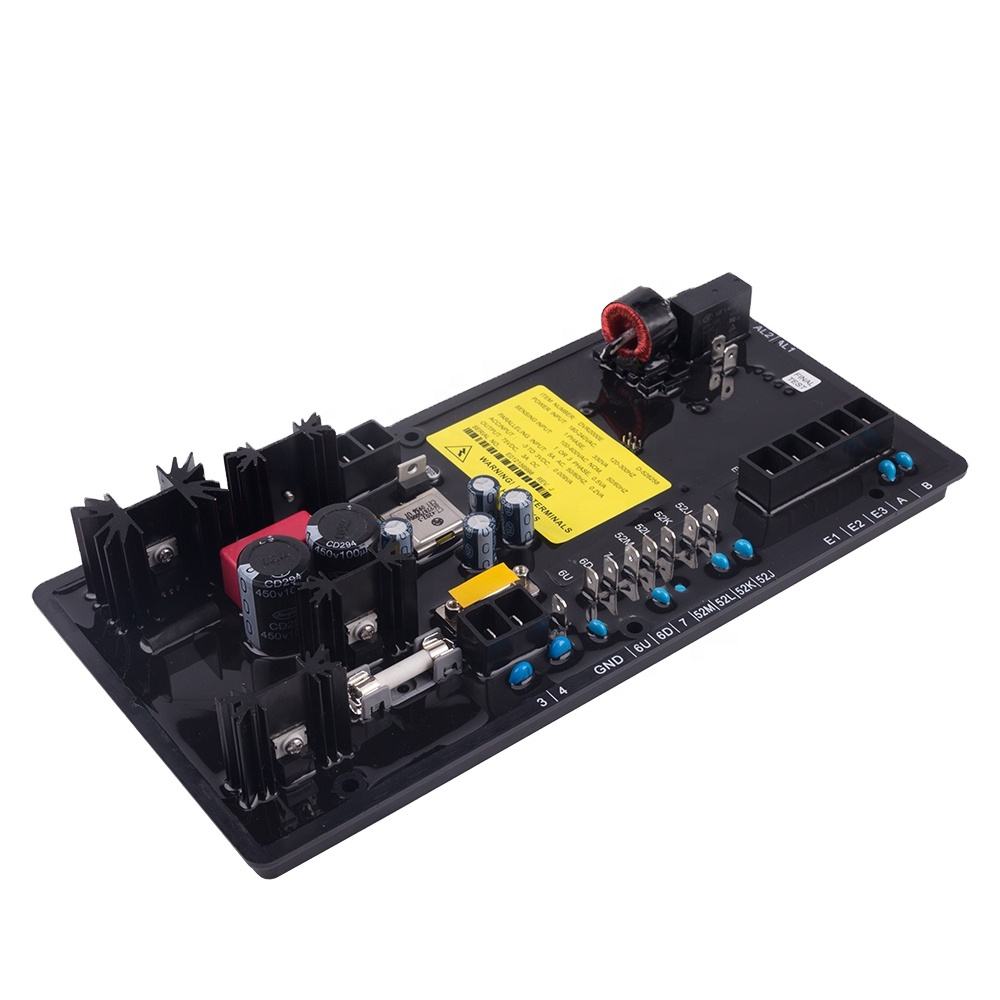

Nombre del producto: DVR2000E

Descripción del Producto:

El DVR2000E es un dispositivo de control electrónico, de estado sólido, basado en microprocesador. El DVR2000E regula el voltaje de salida de un generador de CA sin escobillas.

controlando la corriente en el campo excitador del generador Potencia de entrada

al DVR2000E proviene de un generador de imanes permanentes (PMG) multipolar y de alta frecuencia.

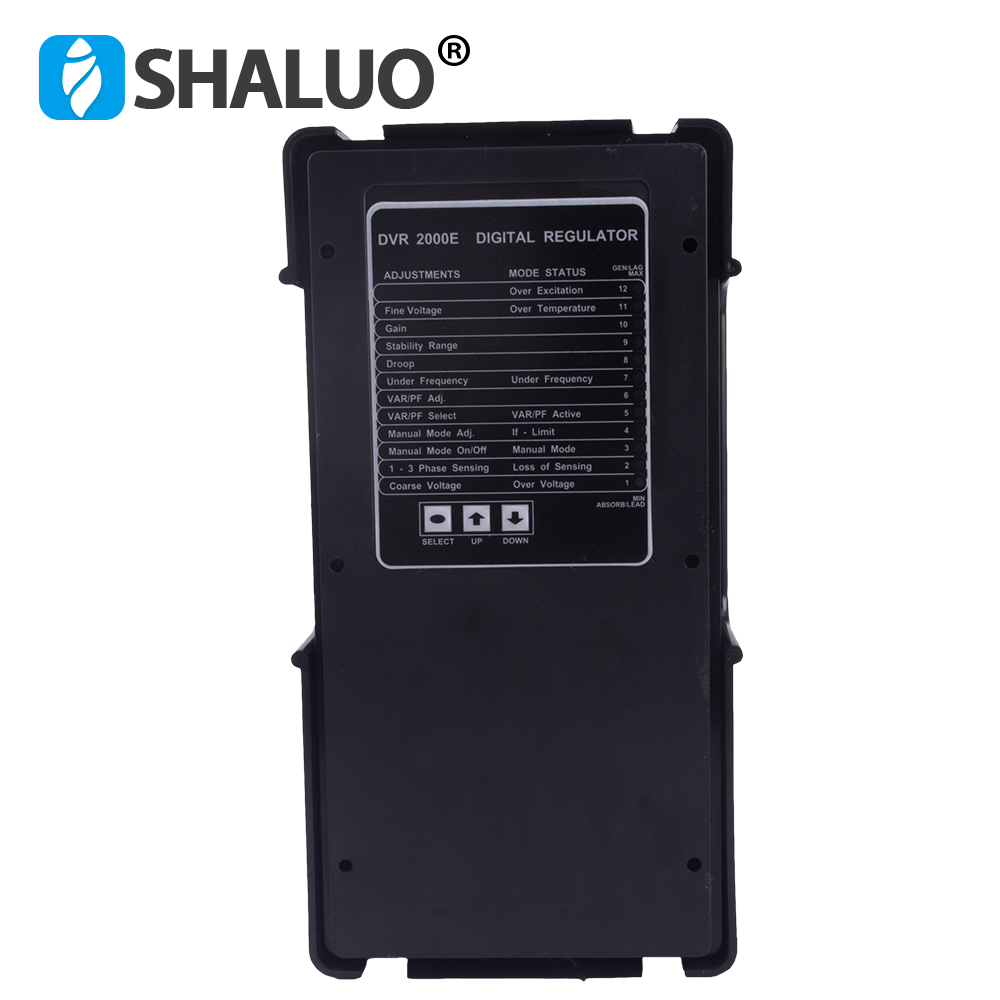

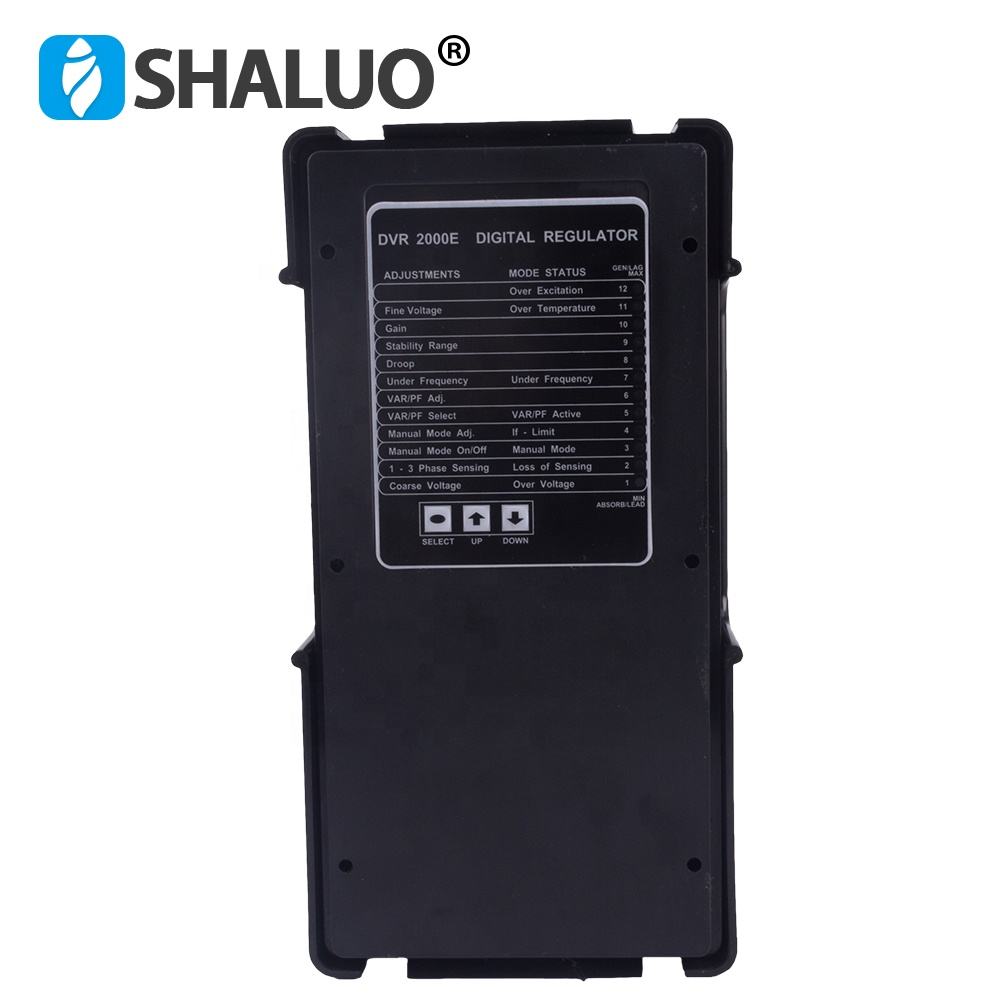

El DVR2000E se suministra en un paquete encapsulado diseñado para montaje detrás del panel. El DVR2000E se mantiene en su lugar mediante tornillos roscados que se enroscan en su carcasa de plástico. Los indicadores del panel frontal (LED) anuncian

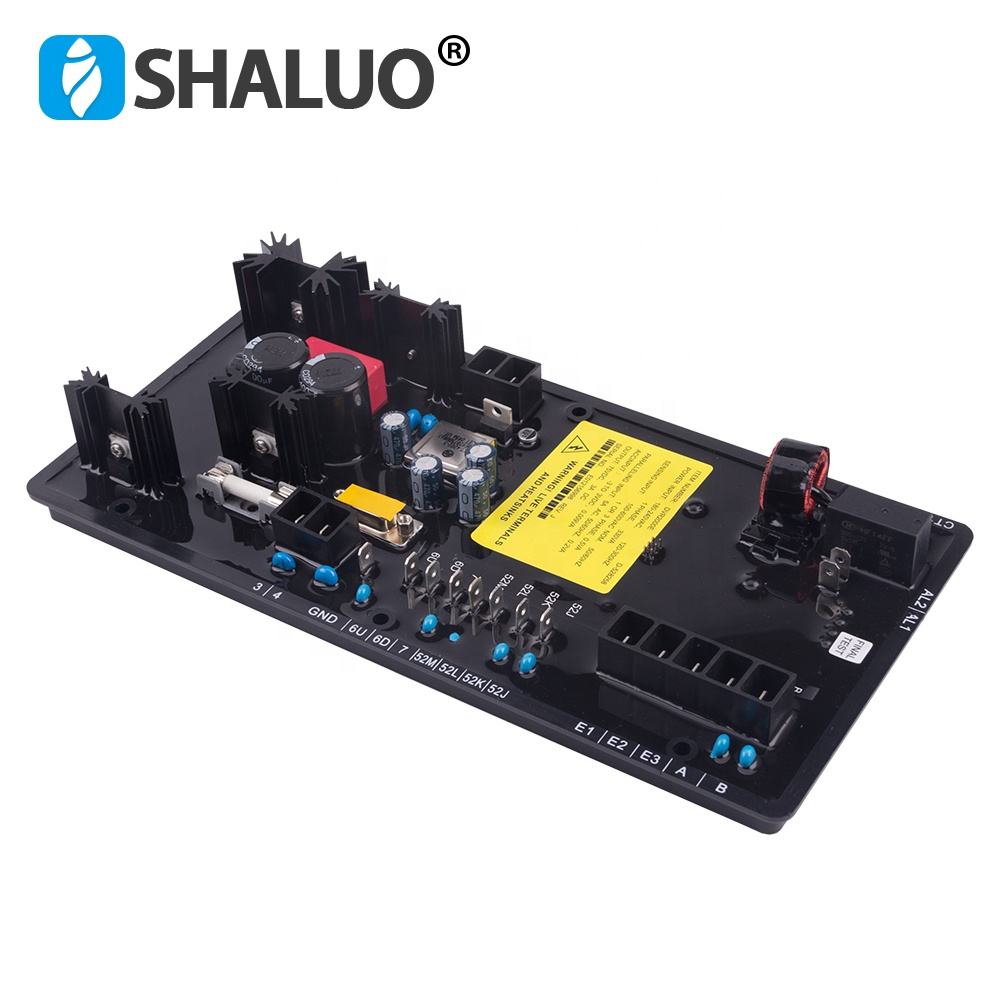

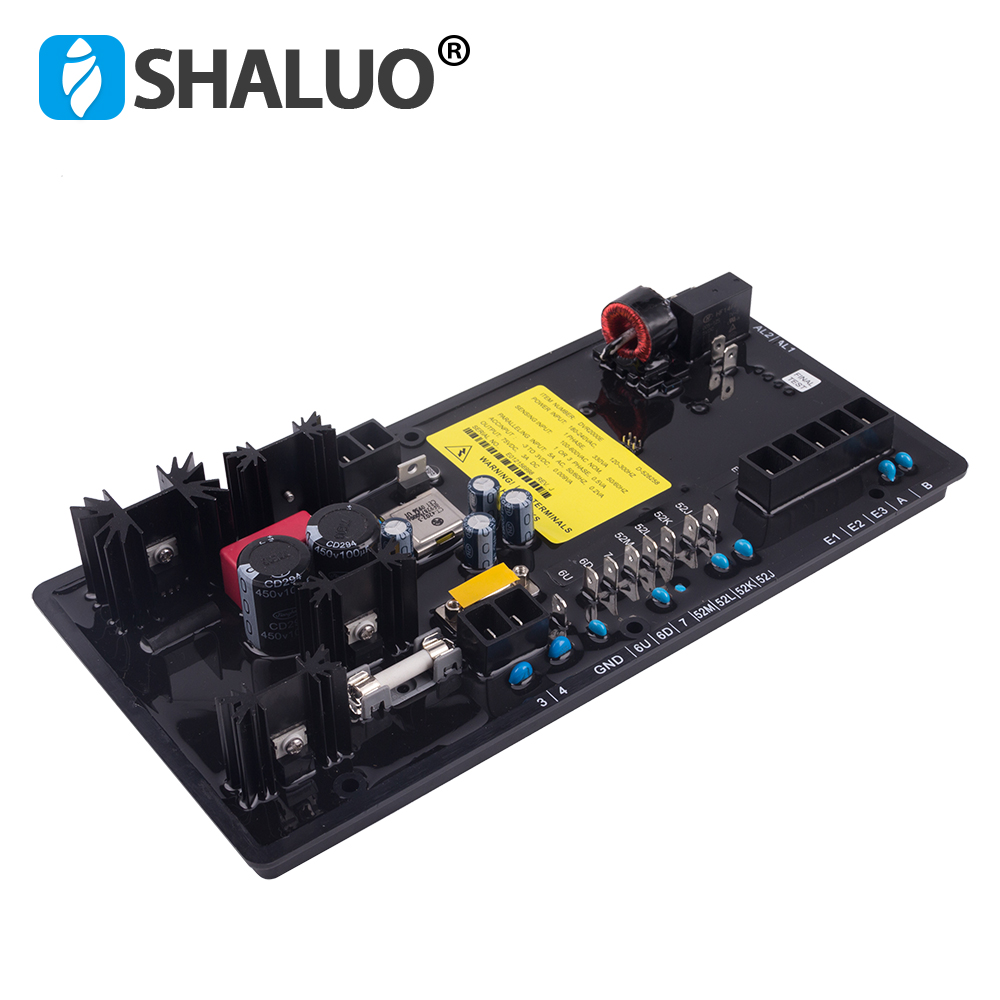

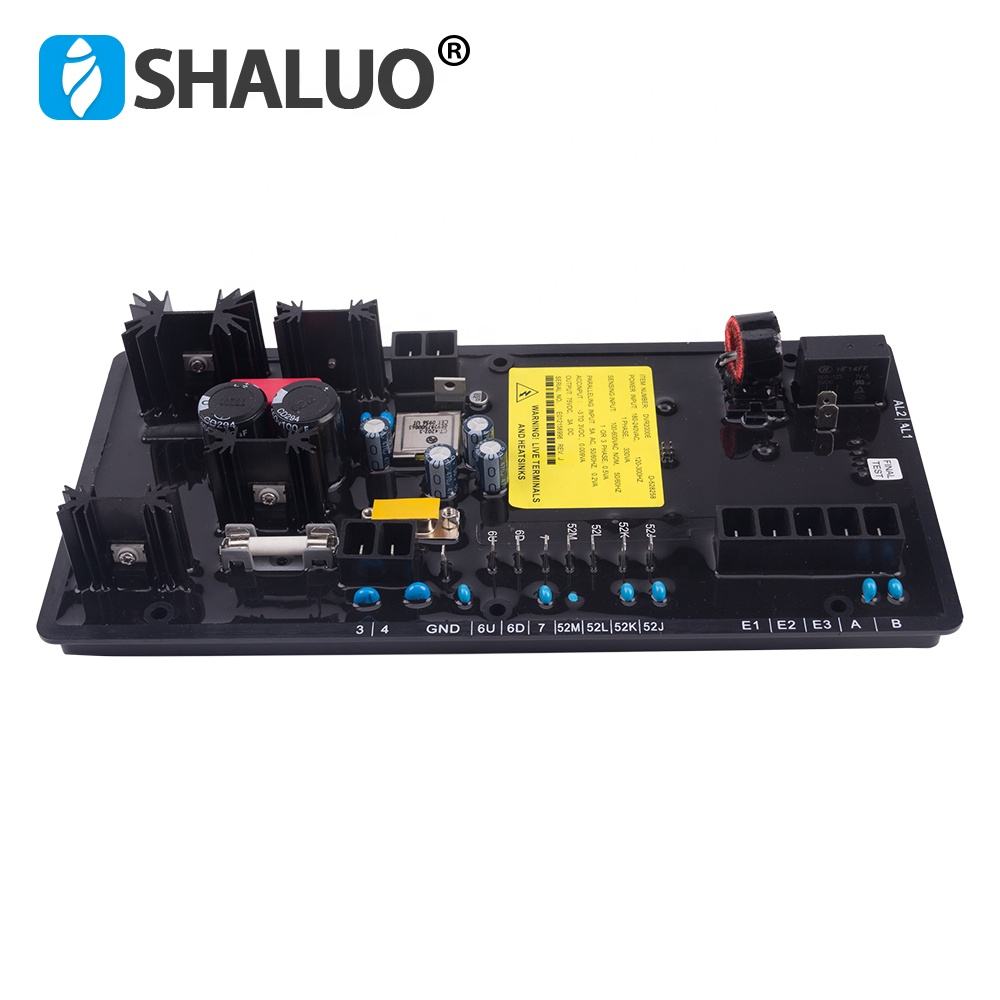

Estado del regulador y condiciones del sistema. Las conexiones del DVR2000E se realizan a través de terminales de conexión rápida de un cuarto de pulgada en el panel trasero. Un conector tipo DB 9 de 9 pines en el panel trasero proporciona comunicación entre el DVR2000E y una PC compatible con IBM.

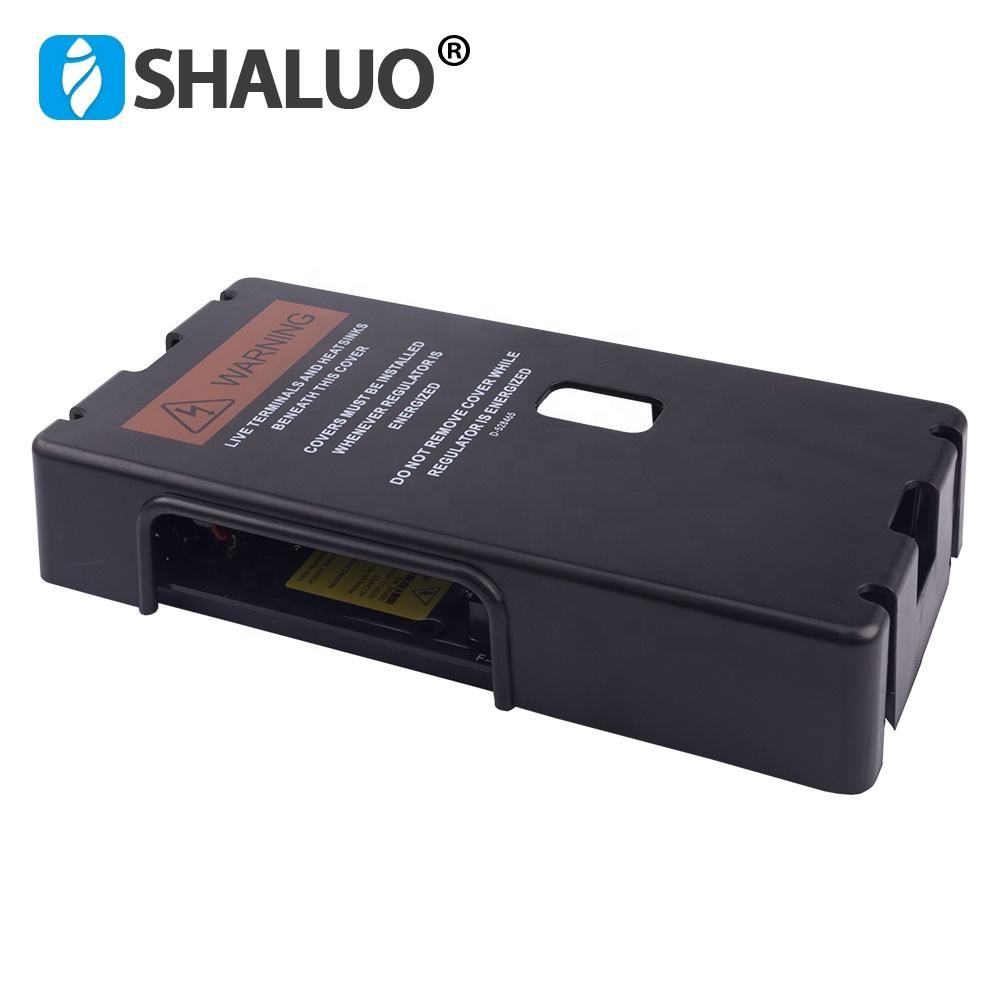

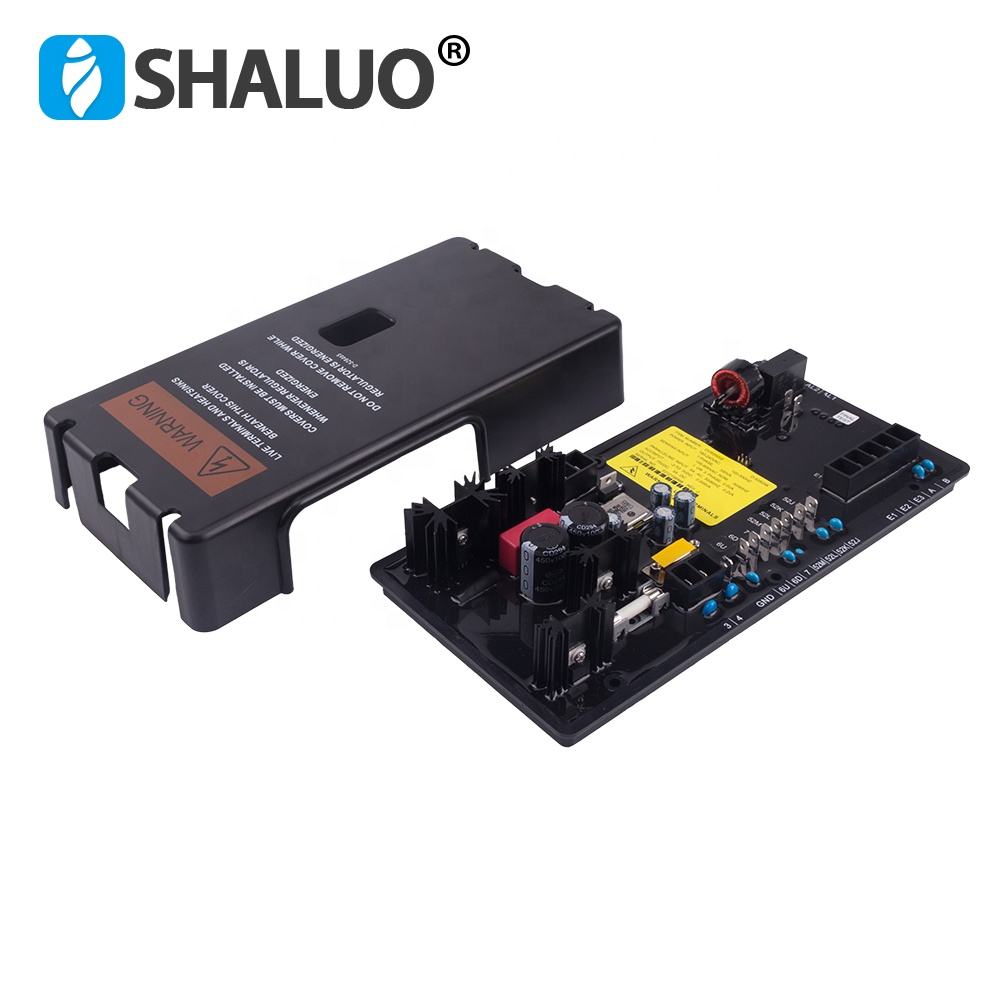

Cuando el regulador de voltaje DVR2000E se monta en el generador en fábrica, se

Se proporciona cobertura.

Esta cubierta permite que el sistema cumpla con UL 508 como terminales activos y disipadores de calor.

podría quedar expuesto a un contacto involuntario. Como se indicó, esta cubierta debe instalarse siempre que el

El regulador de voltaje está energizado.



CARACTERÍSTICAS

Las unidades DVR2000E tienen las siguientes características y capacidades.

Cuatro modos de control: regulación automática de voltaje (AVR), regulación de corriente manual o de campo (FCR),

regulación del factor de potencia (PF) y regulación de potencia reactiva (VAR).

• Configuraciones de estabilidad programables.

• Control de arranque suave con ajuste de tiempo ajustable en modo de control AVR.

• Limitación de sobreexcitación (OEL) en los modos de control AVR, VAR y PF.

• Regulación de subfrecuencia (voltios/hercios).

• El circuito de palanca protege el campo.

• Protección contra sobretemperatura.

• Detección/regulación de tensión de generador (RMS) trifásico o monofásico en modo AVR.

• Detección de corriente de generador monofásico para fines de medición y regulación.

• Detección de corriente y voltaje de campo.

• Cuatro entradas de detección de contactos para la interfaz del sistema.

• Un relé de salida común para indicación de alarma y funciones de disparo.

• Seis funciones de protección (apagado por sobreexcitación, apagado por sobretensión del generador, DVR

Apagado por sobretemperatura, pérdida de apagado del sensor del generador, limitación de sobreexcitación y

apagado por palanca).

• Generador en paralelo con compensación de caída reactiva y compensación diferencial reactiva.

• La interfaz hombre-máquina (HMI) del panel frontal indica el estado del sistema y del DVR2000E y ofrece la posibilidad de realizar cambios de configuración en el panel frontal.

• Puerto de comunicación RS-232 trasero para comunicación con computadora personal utilizando el software basado en Windows MARATHON-DVR2000E-COMS para una configuración y control rápidos y fáciles de usar.
