Regulador de voltaje automático del generador de 500kw avr MX341A

Descripción del Producto

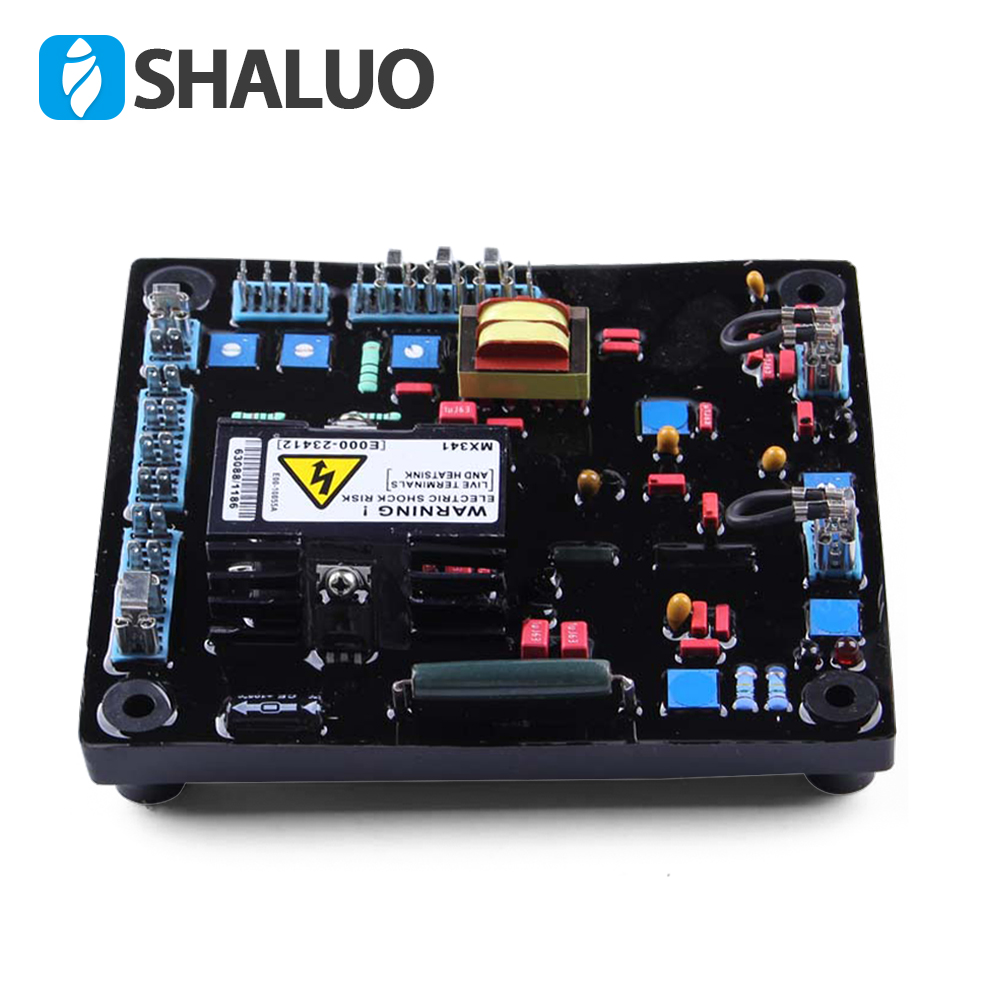

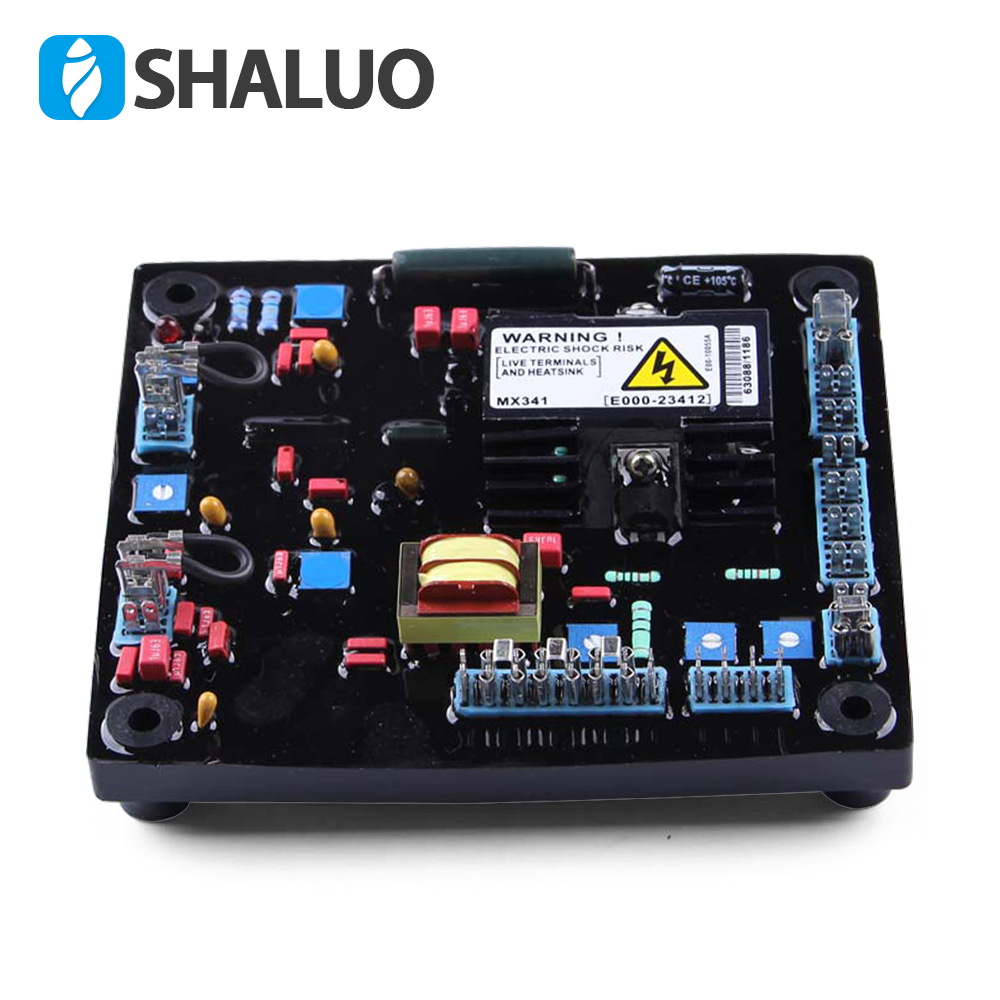

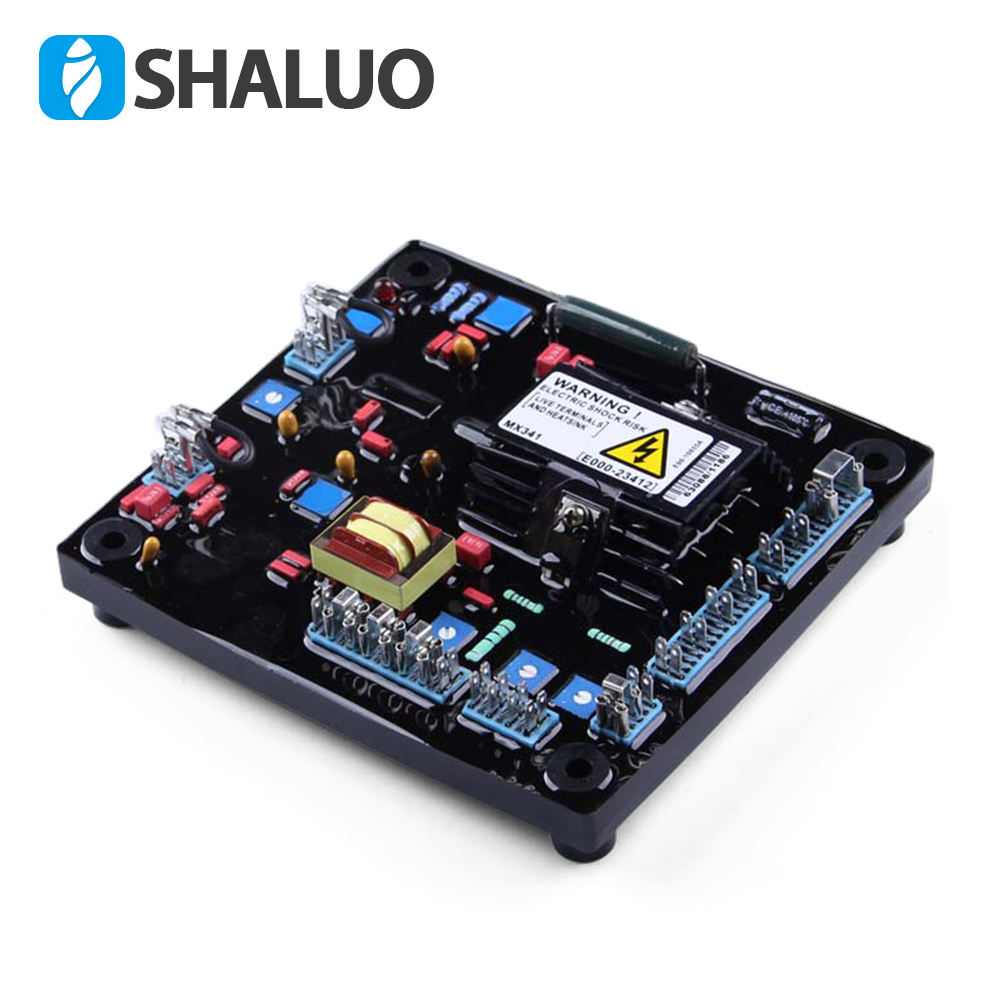

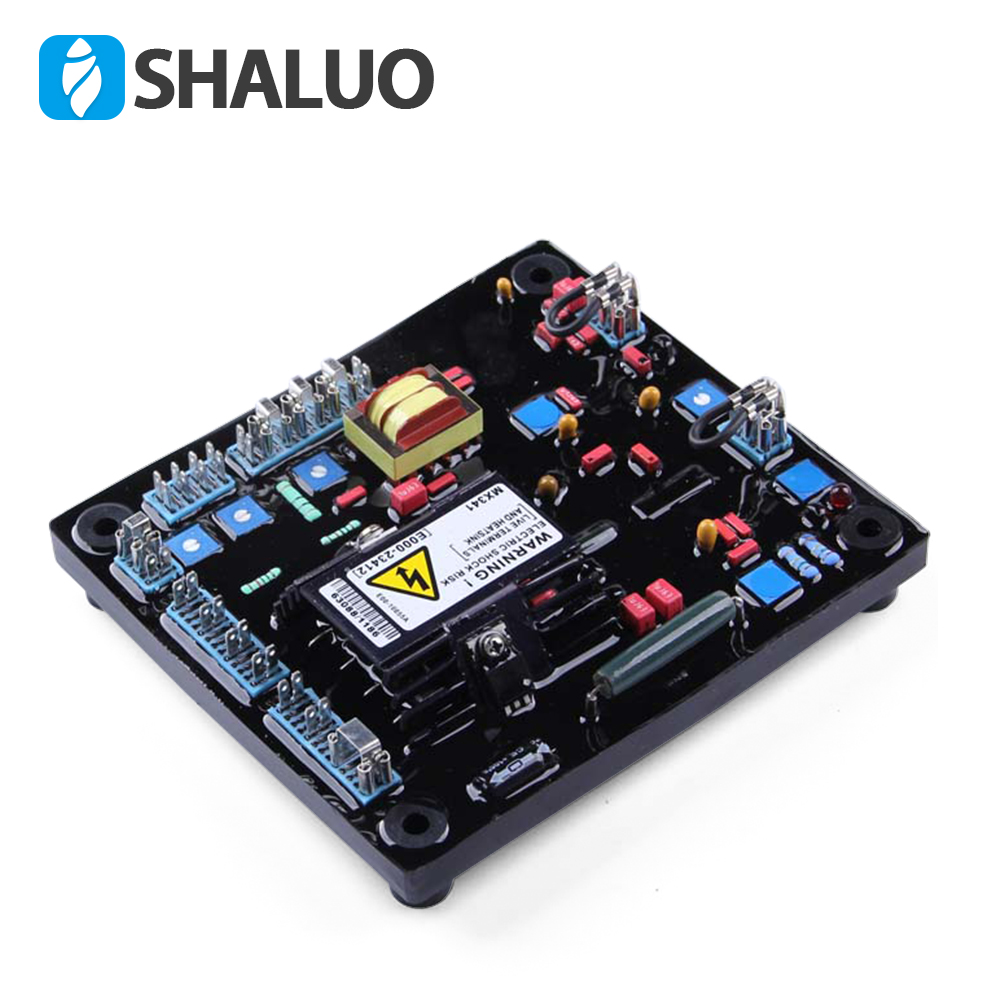

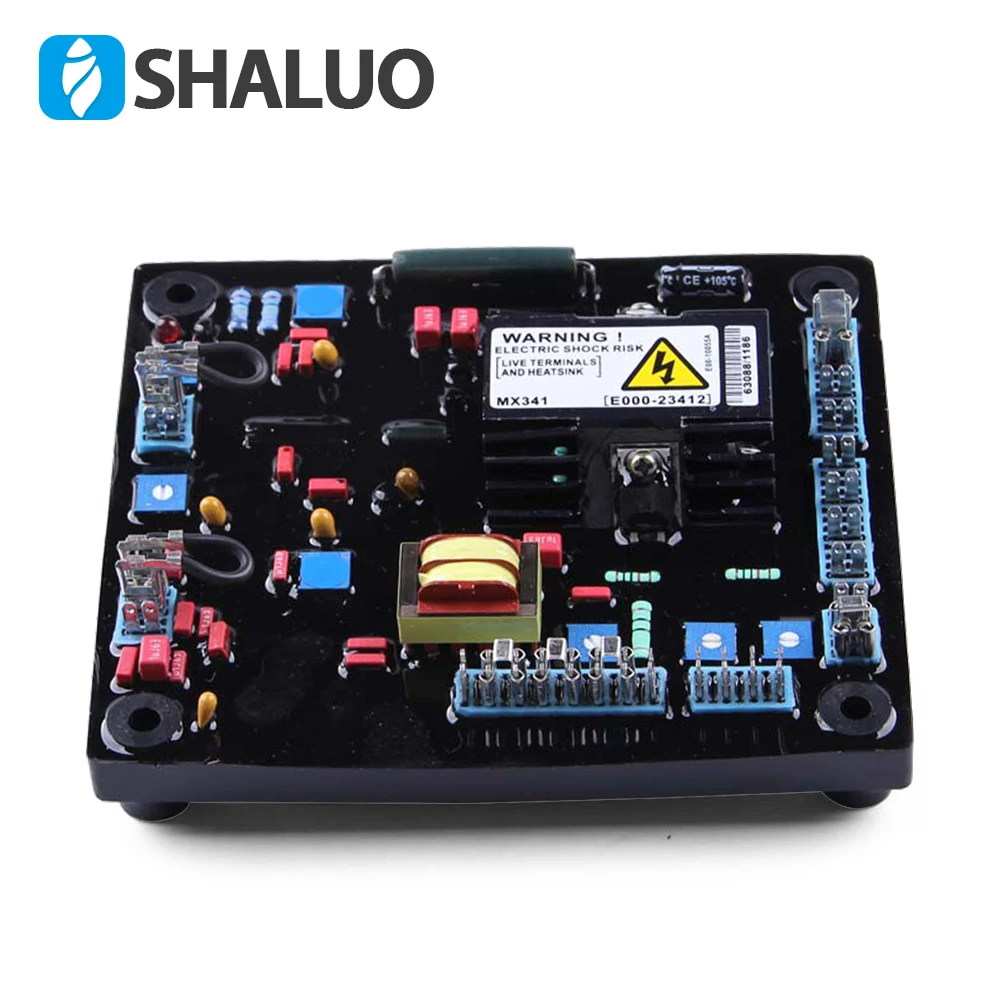

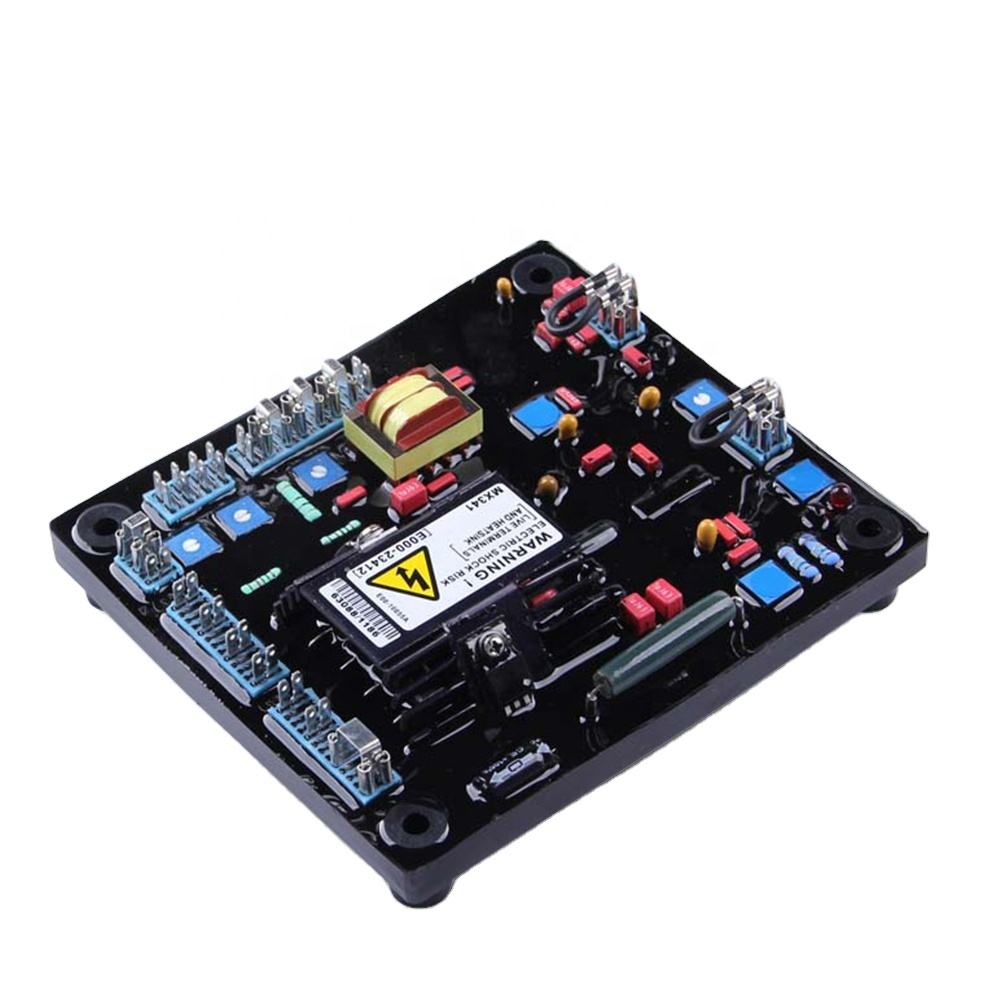

MX341 es un regulador de voltaje automático con detección trifásica y la parte de la potencia de excitación se deriva de un generador sin escobillas.

Especificación técnica:

Entrada de detección

Voltaje

190-264V av max, 1 fase, 2 vino

Frecuencia

50-60 Hz nominales

Entrada de energía (PMG)

Voltaje

140-220 V CA máx., trifásico, 3 vino.

Actual

3A/fase

Frecuencia

100-120 Hz nominales

Producción

Voltaje

Máximo 120 V CC

Actual

Continuo 2,7 A

Intermitente 6A durante 10 segundos

Resistencia

15 ohmios mínimo

Regulación

+/- 1% (ver nota 1)

Deriva térmica

0,03% por cambio de grado en el ambiente AVR (nota 2)

Tiempo de arranque suave

3 segundos

Respuesta típica del sistema

Respuesta del AVR

10 ms

Presentado Actual al 90%

80 ms

Voltios de la máquina al 97%

300 ms

Ajuste de voltaje externo

+/- 10% con 1 k ohm 1 trimmer de espera (ver nota 3)

Protección bajo frecuencia

Punto de ajuste

95 % Hz (ver nota 4)

pendiente

170 % hasta 30 Hz

Disipación de potencia unitaria

12 vatios máximo

Entrada analógica

Entrada máxima

+/- 5V CC (ver nota 5

sensibilidad

1 v para 5% voltios del generador (ajustable)

Resistencia de entrada

1 kilo ohmio

Entrada de caída en cuadratura

carga de 10 ohmios

Sensibilidad máxima

0,07 A para OPF de caída del 5%

Entrada máxima

0,33 A

Protección contra sobreexcitación

Punto de ajuste

75 V CA

Retraso de tiempo

10 segundos (fijo)

Ambiental

vibración

Temperatura de funcionamiento

20-100 Hz 50 mm/s

100 Hz 2 kHz 3,3 g

Temperatura de funcionamiento

-40 a +70 grados

Humedad relativa 0-70 grados

95 % (ver nota 6)

Temperatura de almacenamiento

-55 a + 80 grados
