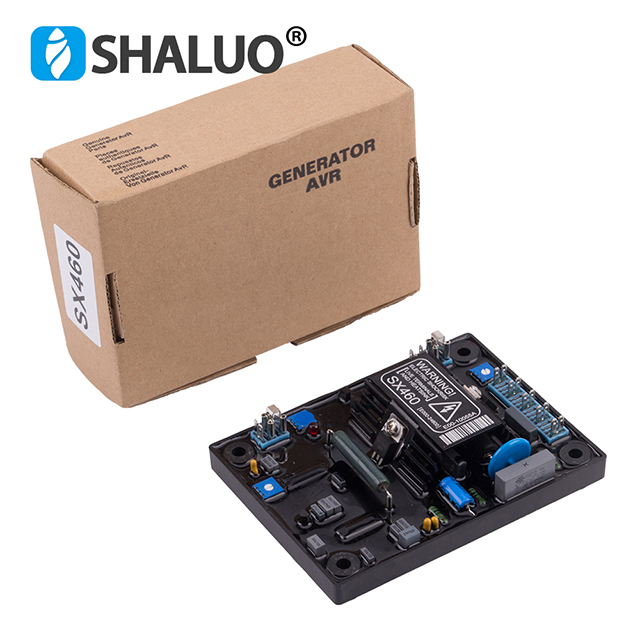

SX460

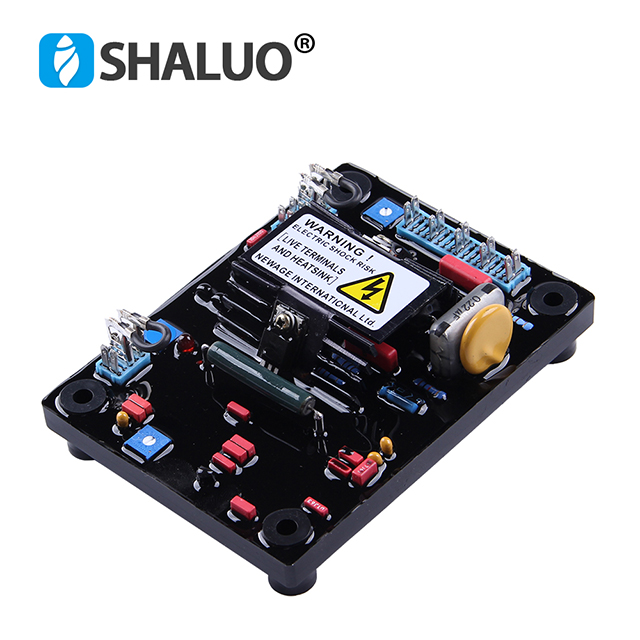

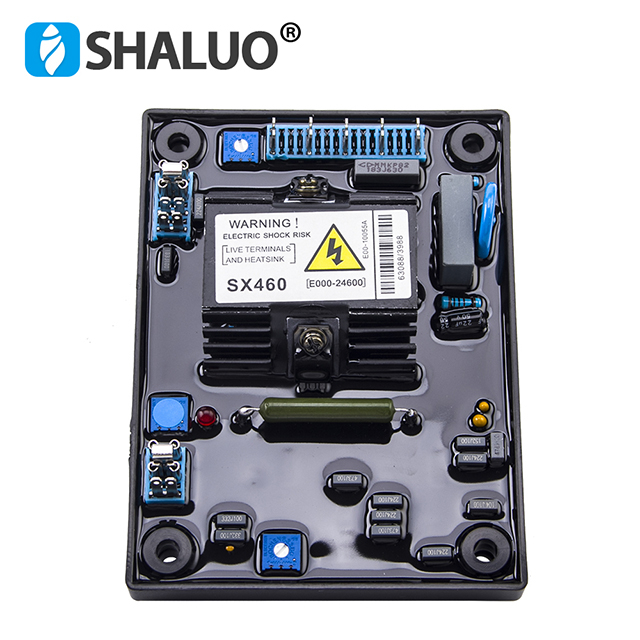

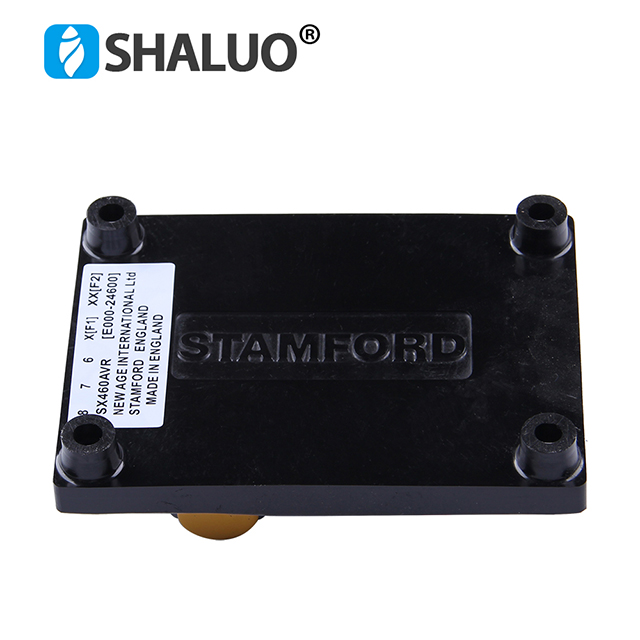

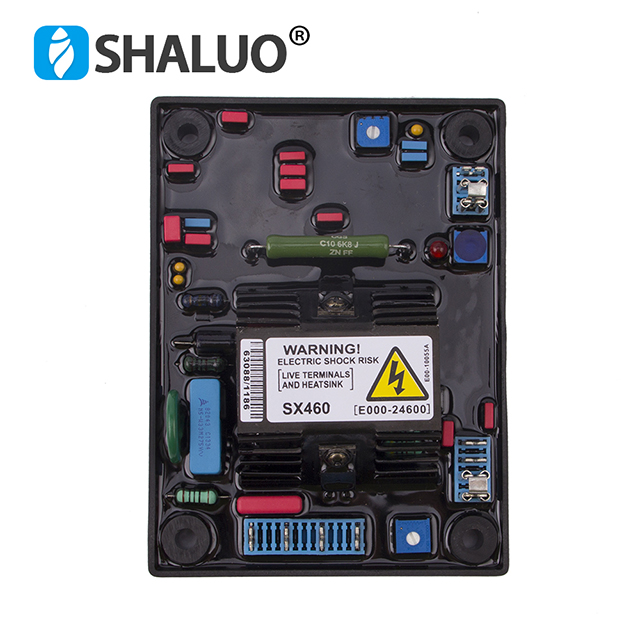

Regulador de voltaje automático AVR SX460

1. INTRODUCCIÓN
Entrada de detección
Voltaje: 95~132VACor190~264VAC1 fase, puente seleccionable
Frecuencia: 50160 Hz, seleccionable
Producción
Voltaje: máx. 90 VCC a 207 VCA
Corriente: 4A continua, 10A intermitente durante 10 segundos.
Resistencia: mín. 15 ohmios
Regulación de voltaje
<+ 1,5% (con 4% de control del motor)
Acumulación de voltaje: voltaje residual en el terminal AVR> 5 VCA
Deriva térmica: 0,05% por cambio de C en el ambiente AVR
Ajuste de voltios externos: 7 % con recortador de 1 K ohmio y 1 vatio.
Disipación de potencia de la unidad: máx. 10 vatios
Protección de baja frecuencia: punto de ajuste, 95% Hz
( UFRO ): Pendiente 170% hasta 30 Hz
Tiempo de rampa de arranque suave: 2 seg.
Dimensiones: 135 mm de largo x 100 mm de ancho x 49 mm de alto.
Peso: 243g 2%

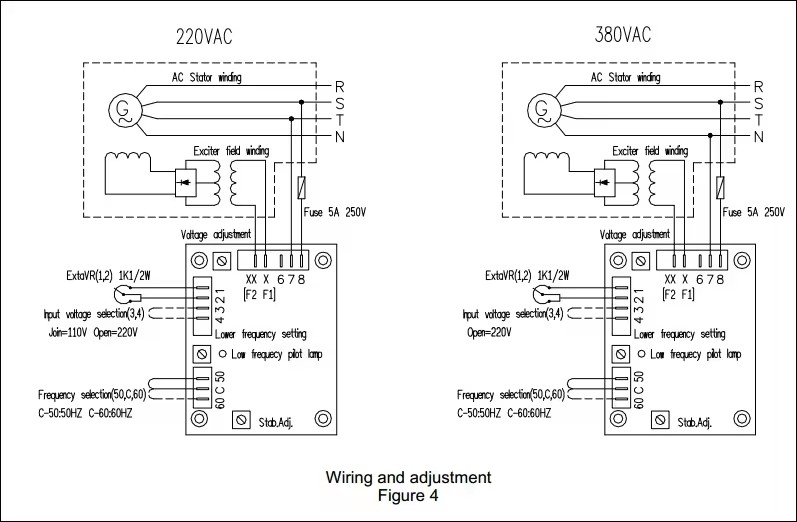

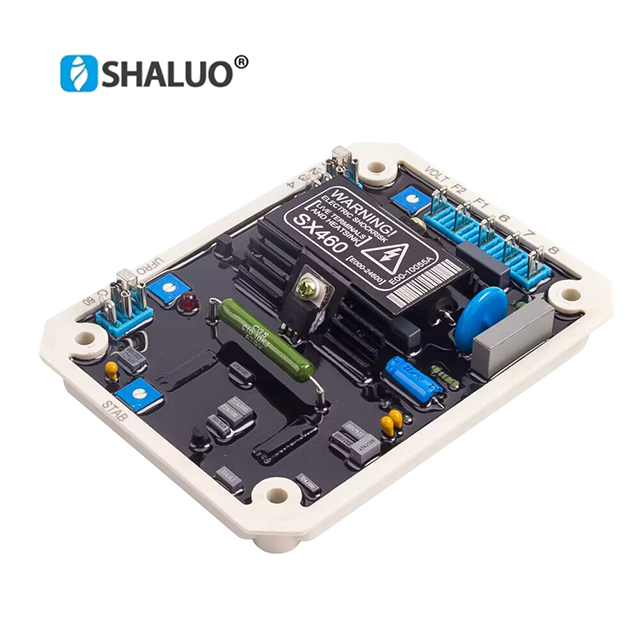

CABLEADO (Consulte el diagrama de cableado)
1. Conecte F1, F2 al puerto de salida de CC.
2. Conecte el puerto de detección en 7, 8 (la configuración de fábrica es 220 V, si se requiere 110 V, una 3, 4)
3. El regulador de voltaje externo es el que se muestra en la Figura 4.
4. Conecte un puente de COM al terminal de 50 Hz para funcionamiento a 50 Hz.
Nota: instale un fusible de 5 A y 250 V en los puertos de entrada de alimentación Figura 4
ADVERTENCIA:
Este regulador automático de voltaje no está equipado con sensor de pérdidas.
Función de protección/protección contra sobreexcitación. Es posible que se requiera un dispositivo de protección contra sobretensión adicional para la carga para evitar
posibles daños al equipo o lesiones personales graves o la muerte.
