DATOS TÉCNICOS

El DSR es un regulador de tensión para alternadores síncronos, diseñado para funcionamiento y calibración autónomos; Para maximizar el rendimiento, el regulador debe entenderse como parte de un sistema compuesto por al menos tres componentes: el DSR (unidad de control), un módulo de comunicaciones (DI1, por ejemplo) y una unidad de supervisión, como se ilustra en la figura 4 o 12. .

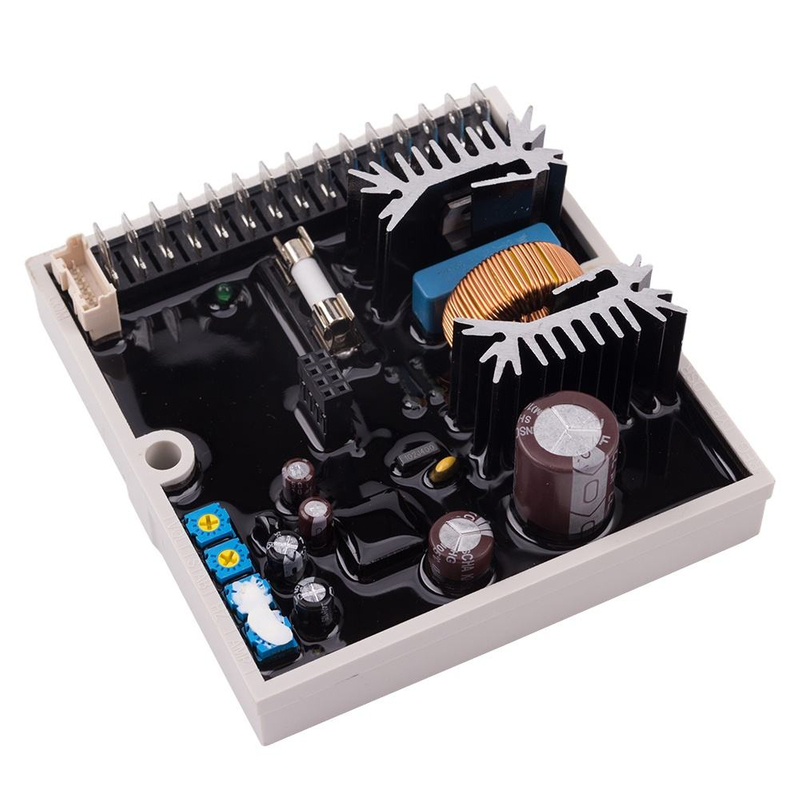

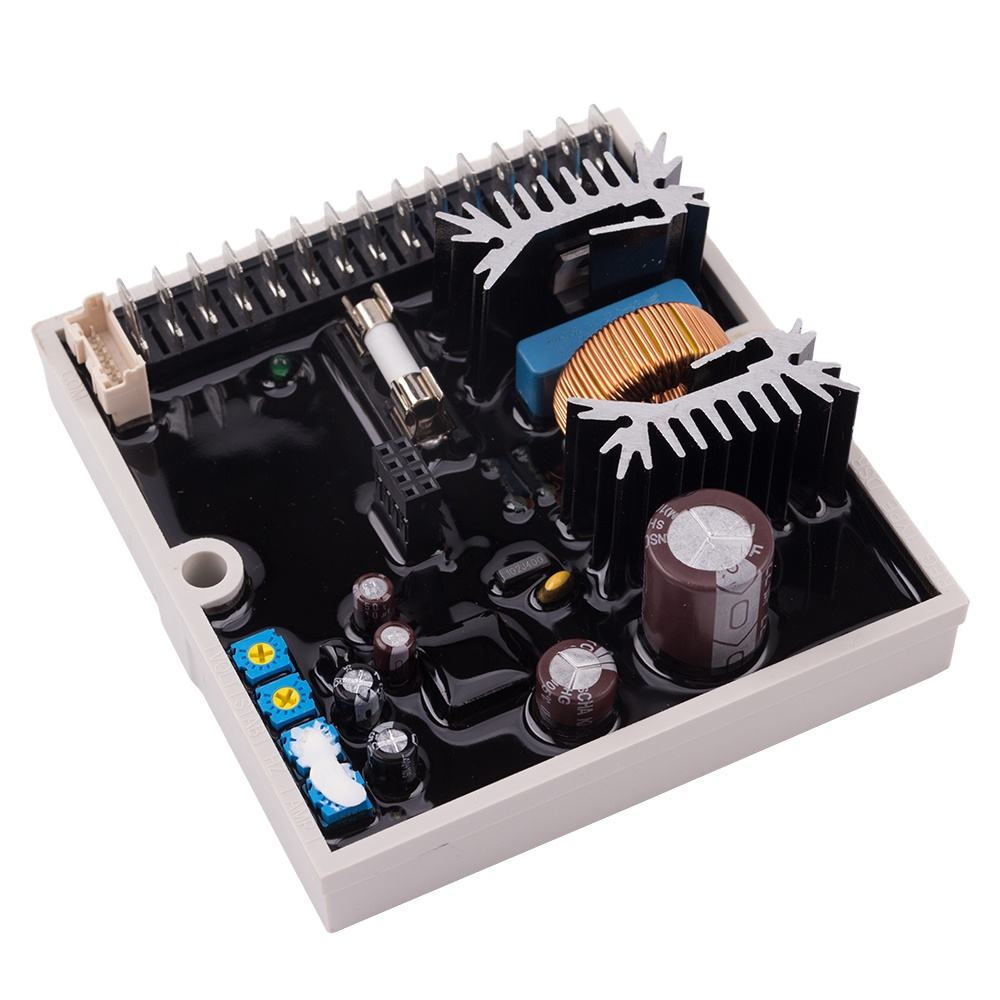

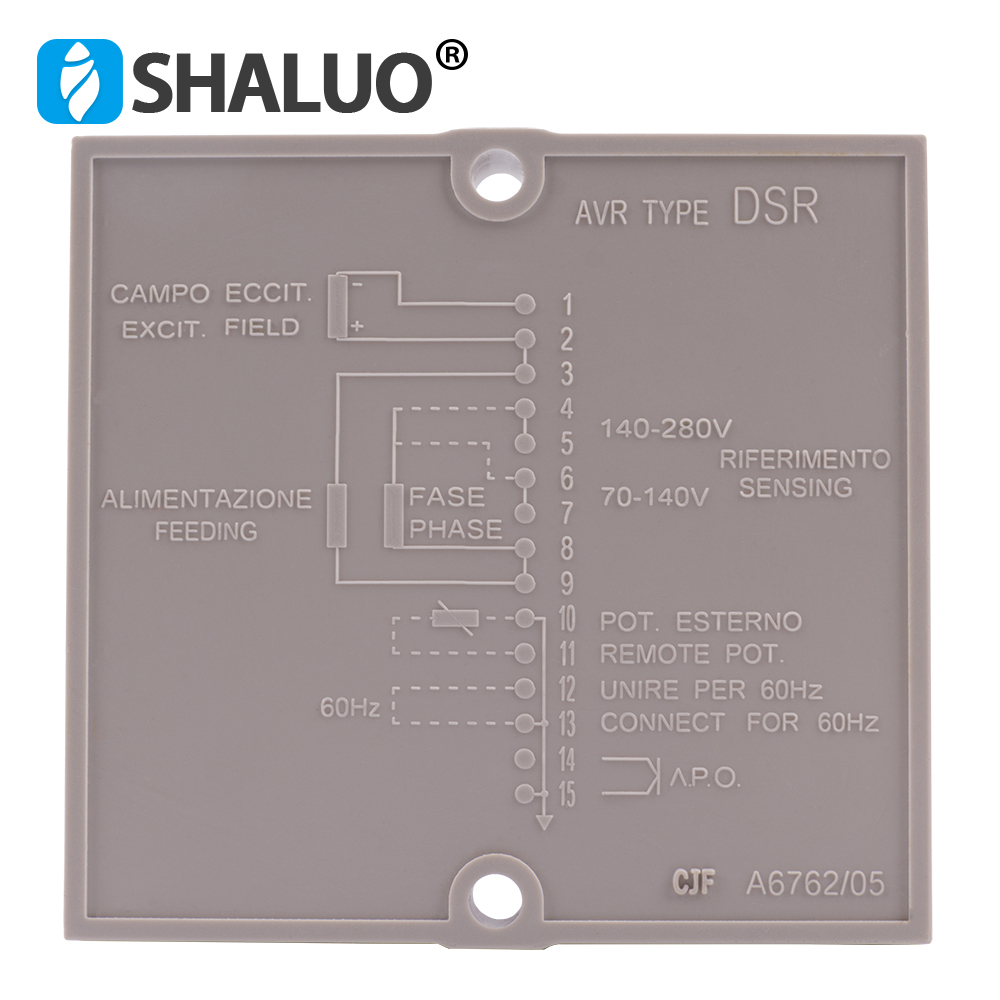

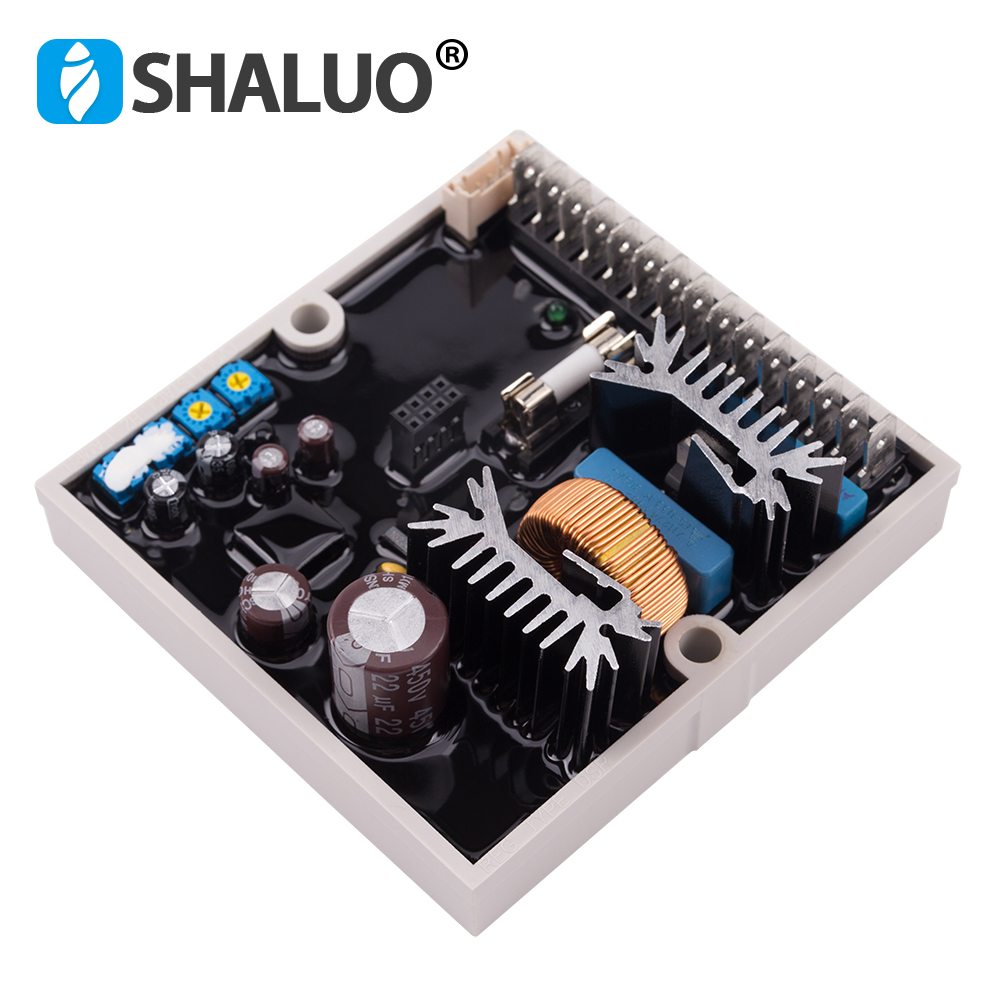

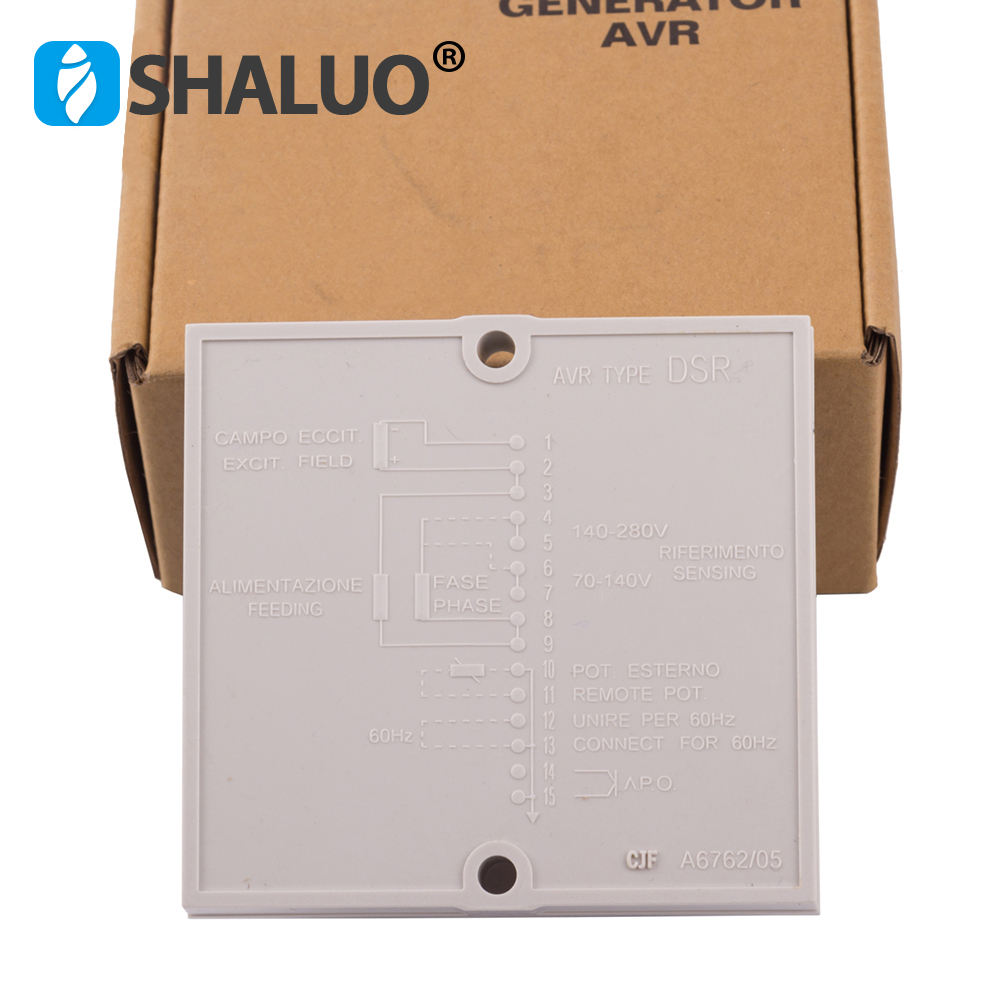

Los conectores para la conexión hacia y desde el generador de energía y el módulo de comunicaciones están ubicados en el regulador DSR.

La unidad de supervisión puede estar compuesta por una computadora personal, otro dispositivo 'sinóptico' o ambos; no tiene la función de controlar el sistema en tiempo real, pero permite la programación y visualización de todos los parámetros operativos del DSR.

Si está equipado con interfaz serie RS485 o RS232, es necesario el módulo de comunicaciones DI1 para su conexión.

CARACTERÍSTICA

• Regulador controlado completamente digital, basado en DSP

• Instalación de máquinas a bordo

• Apto para todos los alternadores autorregulados

• Alimentación de tensión: 40Vac÷270Vac (desde bobinado auxiliar, tensión de salida o PMG)

• Rango de frecuencia: 12 Hz ÷ 72 Hz

• 'Sensing' de tensión con verdadero rms o medida media (70÷280 Vac)

• Corriente máxima de salida continua: 4Adc;

• Precisión de regulación de tensión: ± 1% desde vacío a carga nominal en condición estática, con cualquier factor de potencia y para variaciones de frecuencia que van desde -5% hasta +20% del valor nominal.

• Caídas transitorias de energía y sobretensión dentro de ± 15%

• Tiempo de recuperación de tensión dentro del ± 3% del valor configurado, en menos de 300 mseg.

• Sobretensión transitoria durante el arranque: inferior al 5% de la tensión nominal.

• Detección monofásica

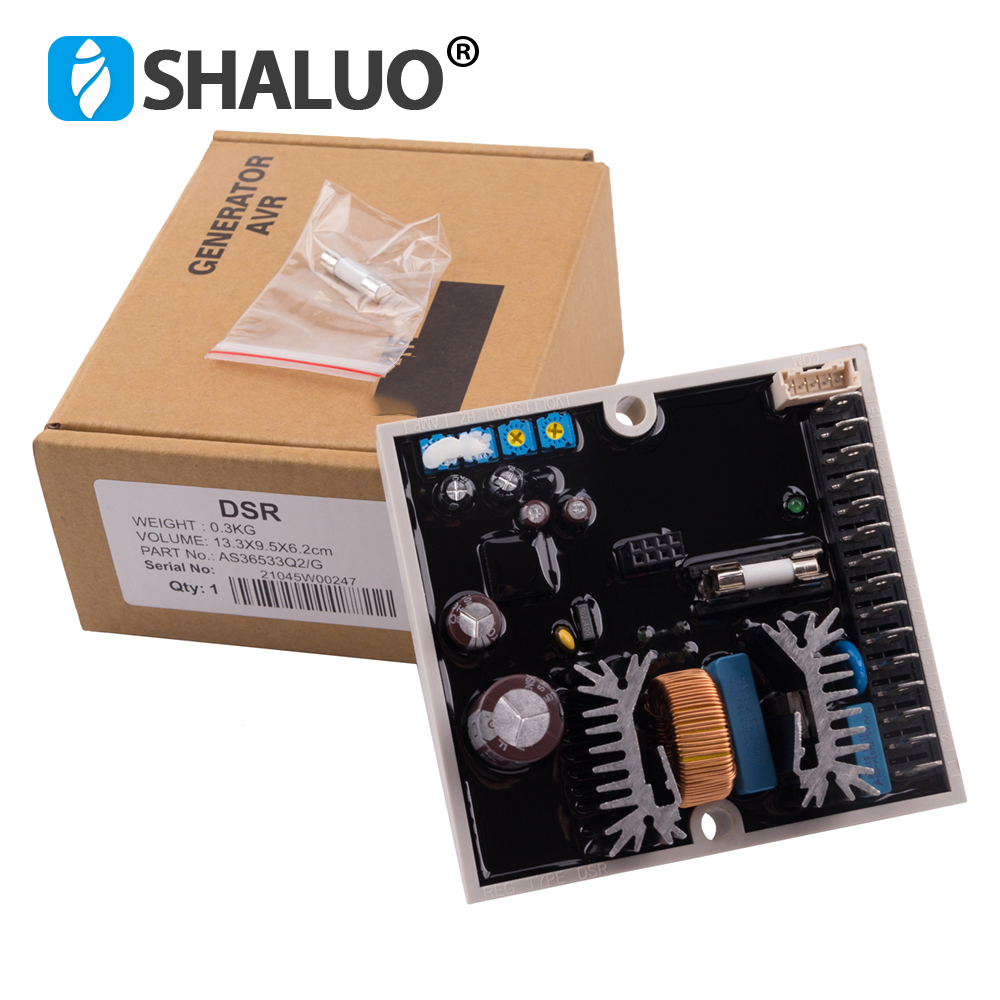

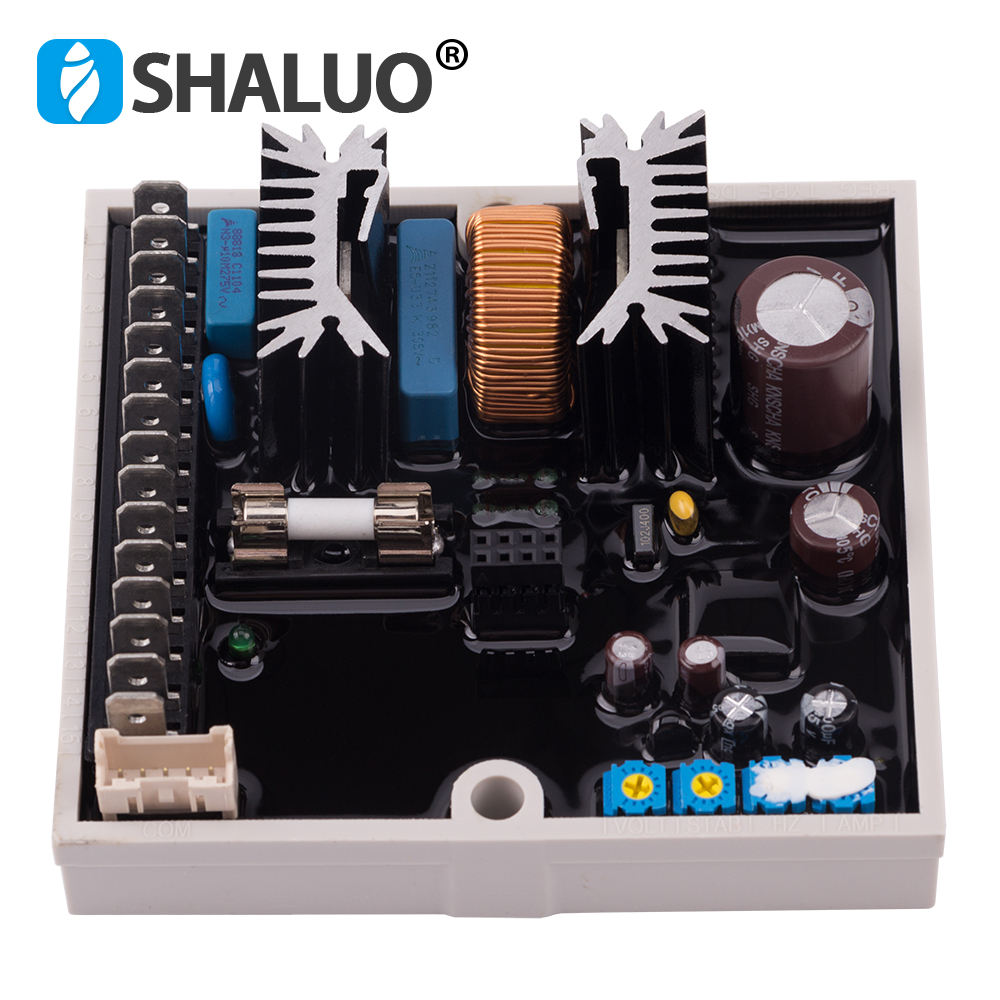

• Parámetros: VOLT, STAB, AMP y Hz se pueden configurar con trimmers (predeterminado) 50/60 Hz a través de un

'puente' (predeterminado); Todos los parámetros se pueden programar mediante software.

• Es posible el control remoto analógico de la tensión de salida mediante tensión externa (0÷2,5Vdc) o con un potenciómetro lineal de 10 Kohm.

• Temperatura ambiental: -25°C ÷ +70°C

• Protección contra baja velocidad con umbral y pendiente ajustables

• Alarmas de sobretensión y subtensión

• Protección contra sobrecorriente de excitación con intervención retardada

• Gestión de cortocircuitos temporales (arranque de motores asíncronos)

• Salida de colector abierto (no aislada) que indica la intervención de los dispositivos de protección (aislamiento en módulo DI1 opcional) con activación programable respecto de las alarmas individuales y posibilidad de retardar la intervención.

• Almacenamiento de condiciones de funcionamiento anormales (tipo de alarma, número de eventos, duración del último evento, tiempo total)

• Memorización del tiempo de funcionamiento del regulador (a partir de la revisión 11 del Firmware)

• Interfaz de comunicaciones serie RS232 y RS485 (con módulo DI1 opcional)

ADVERTENCIA: El funcionamiento del DSR no se especifica por debajo de 12 Hz.
