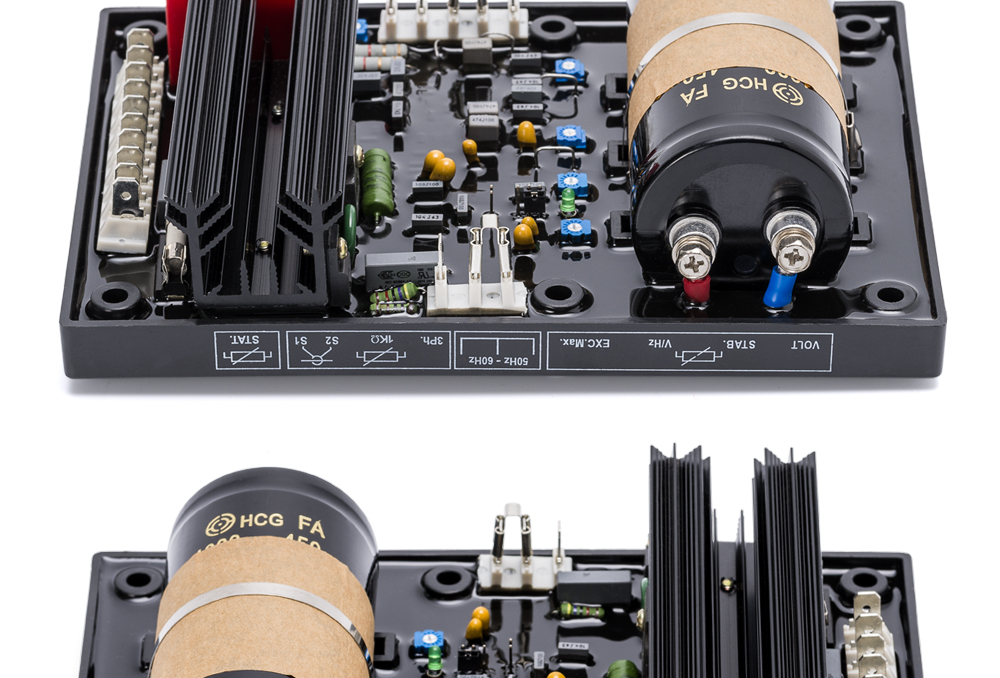

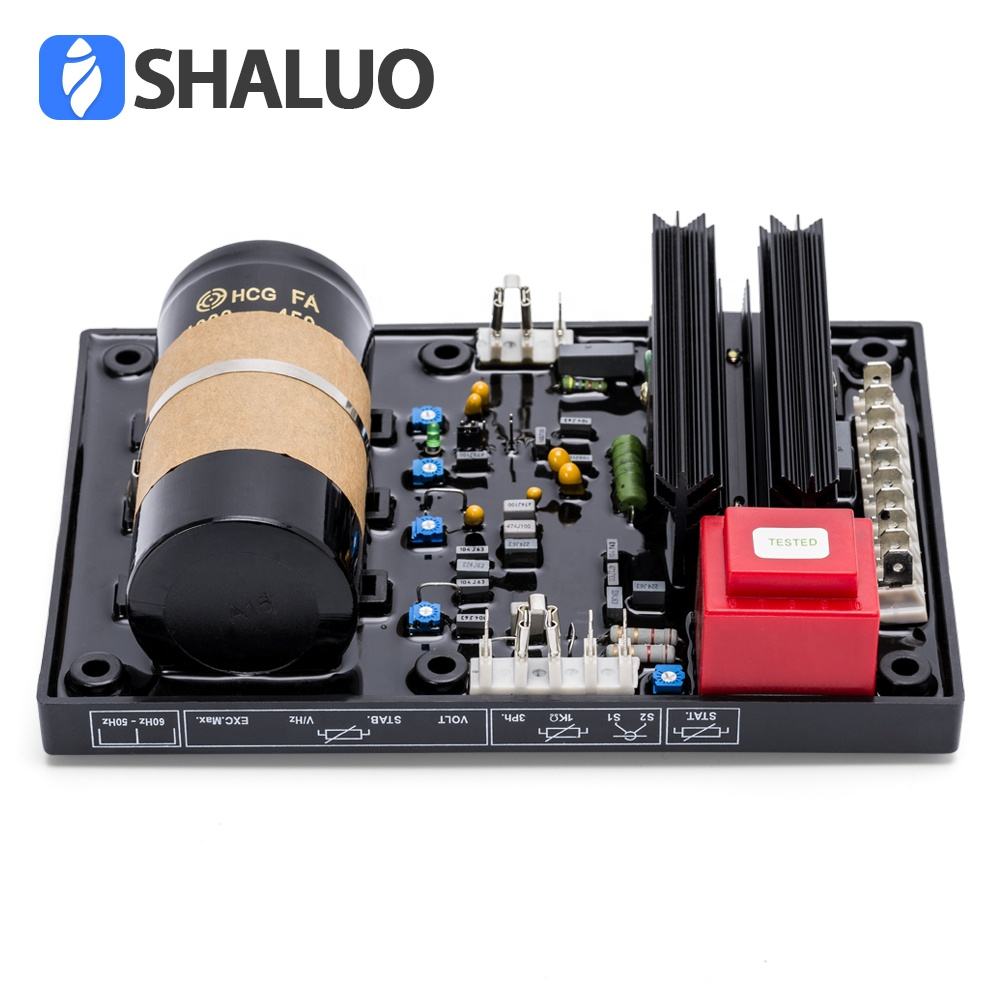

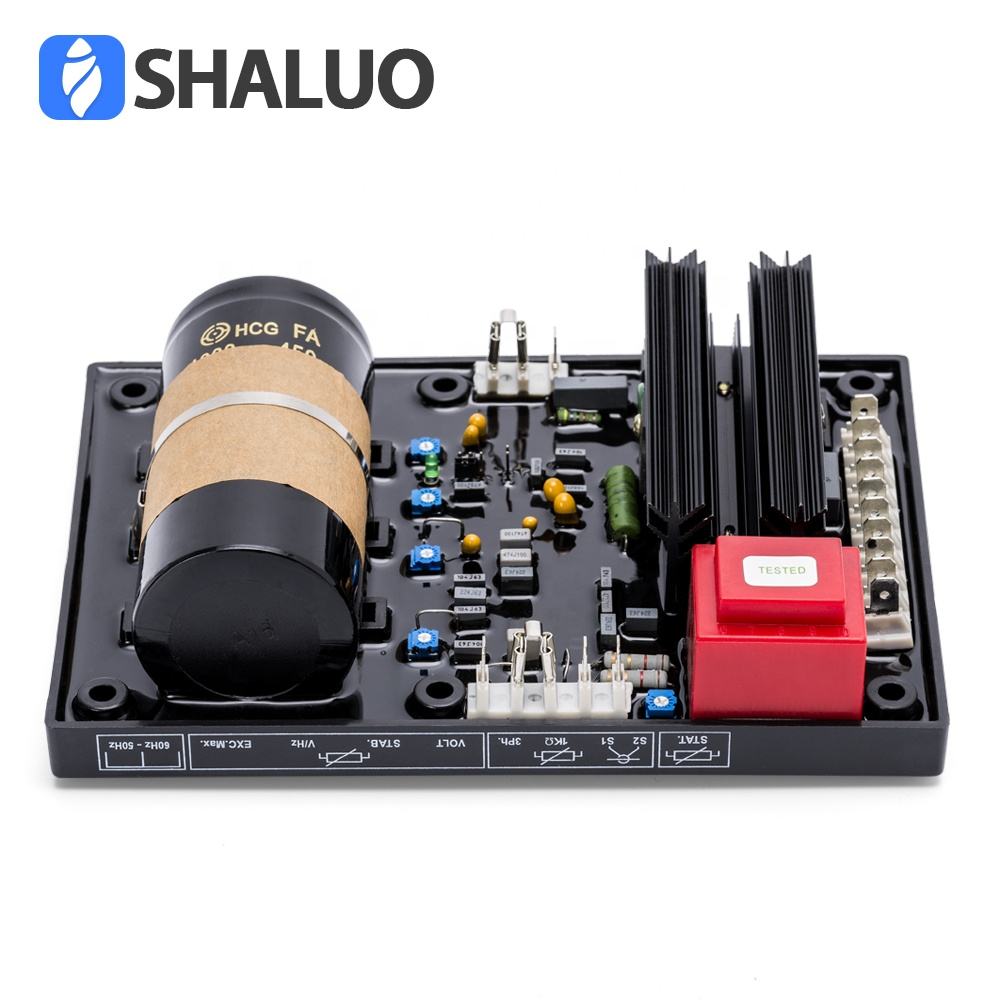

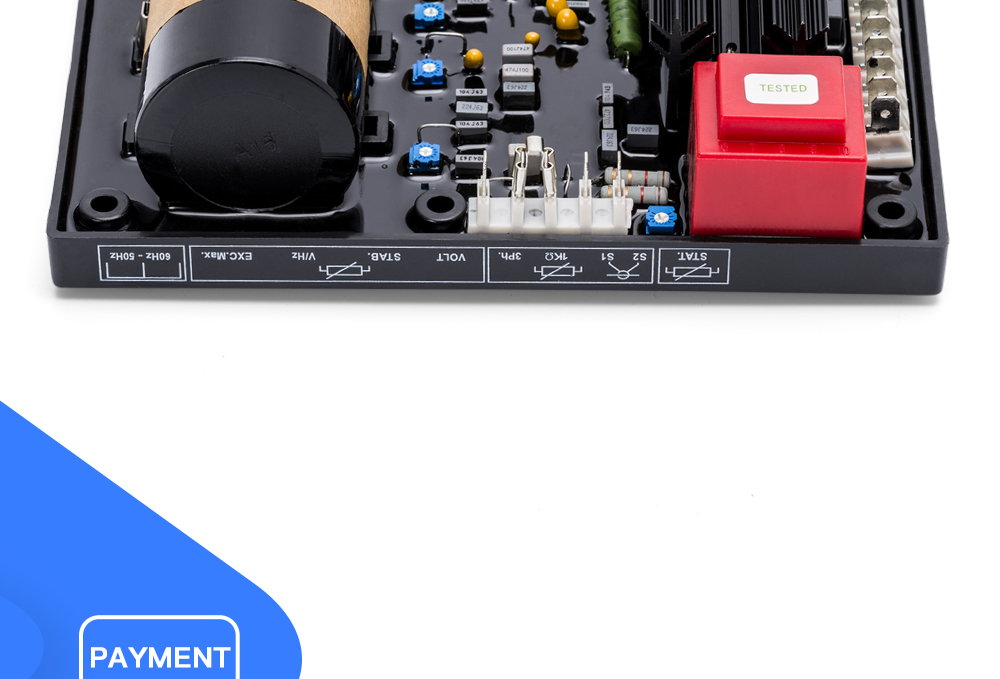

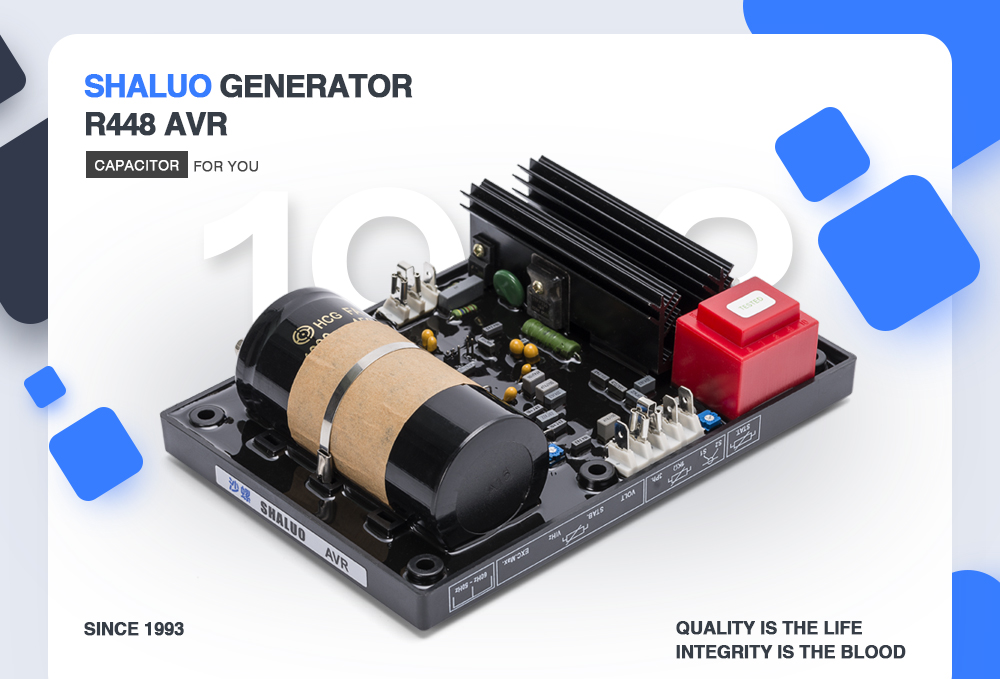

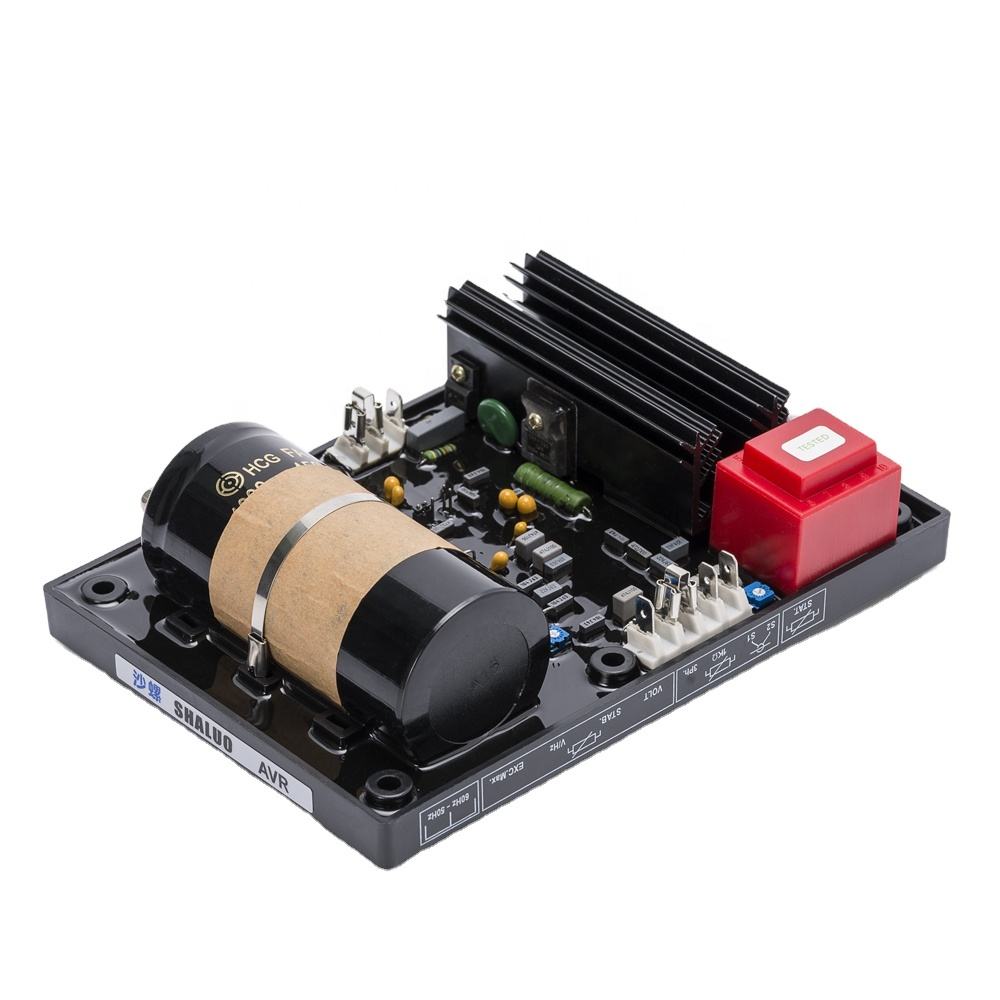

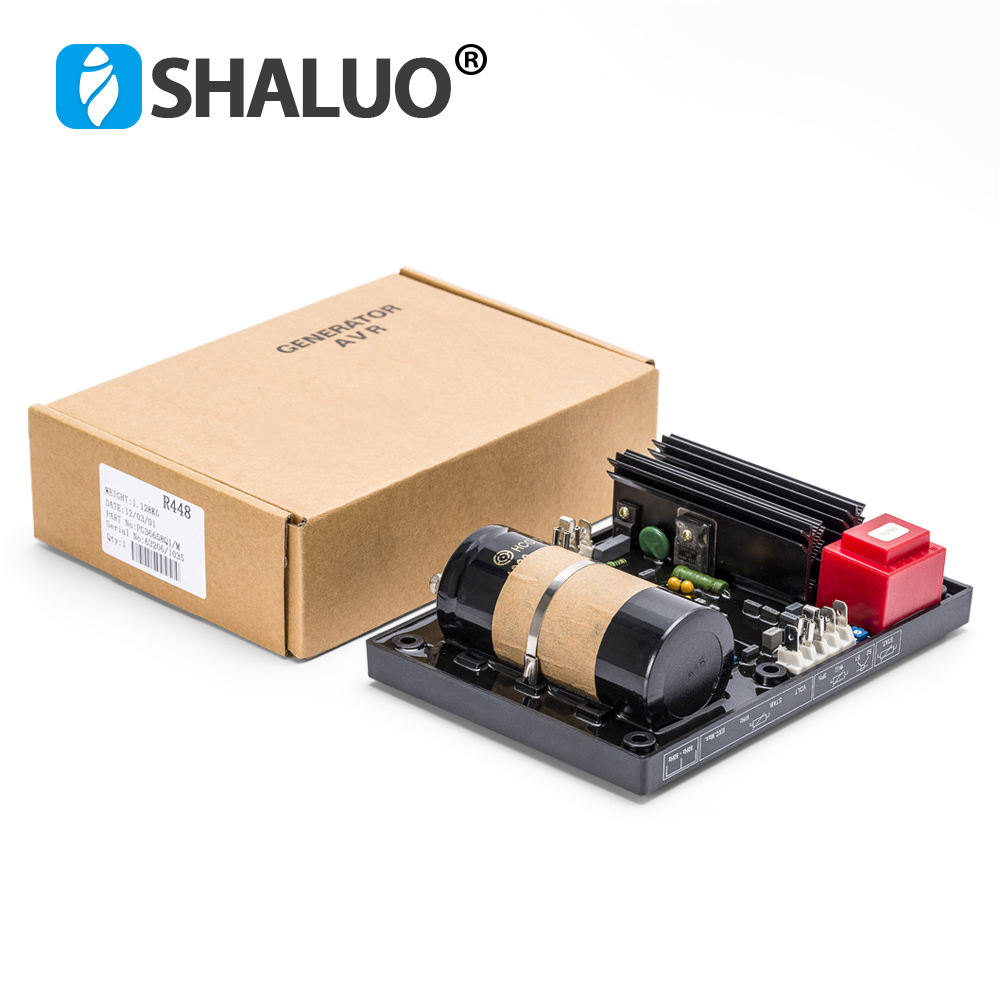

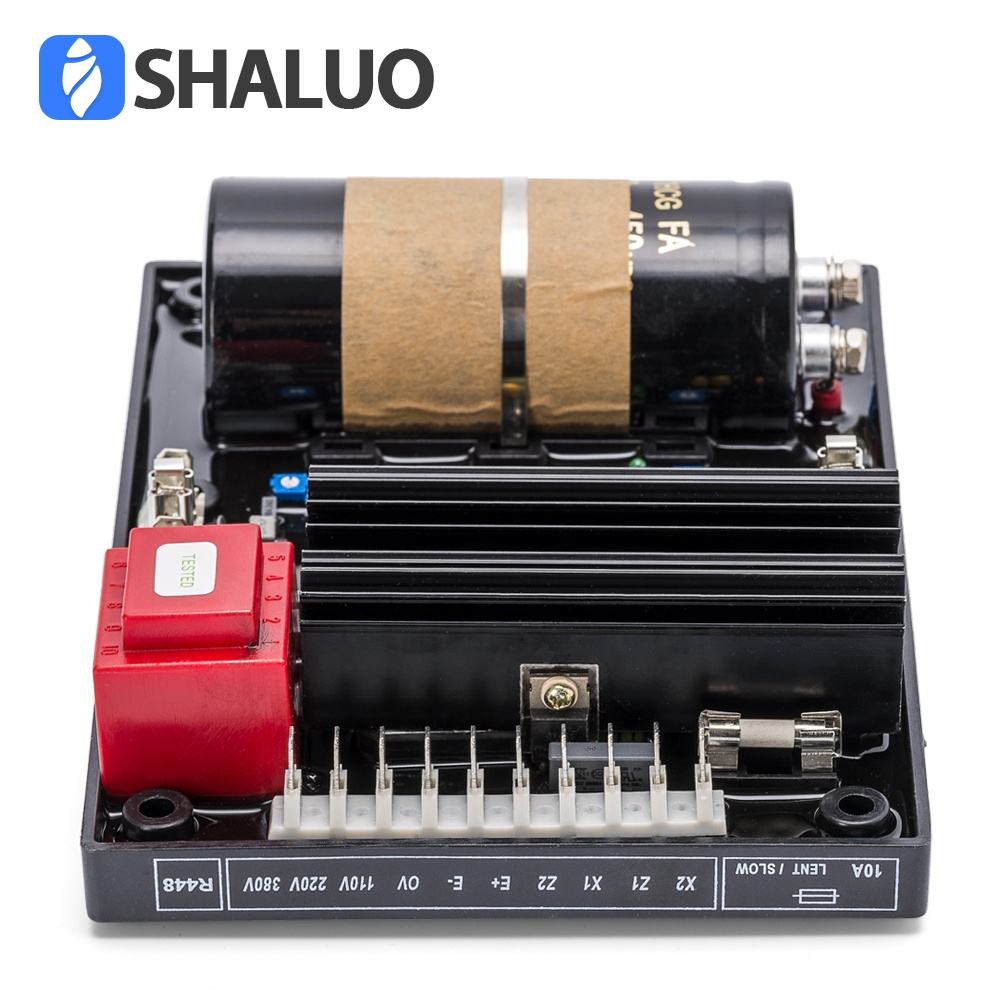

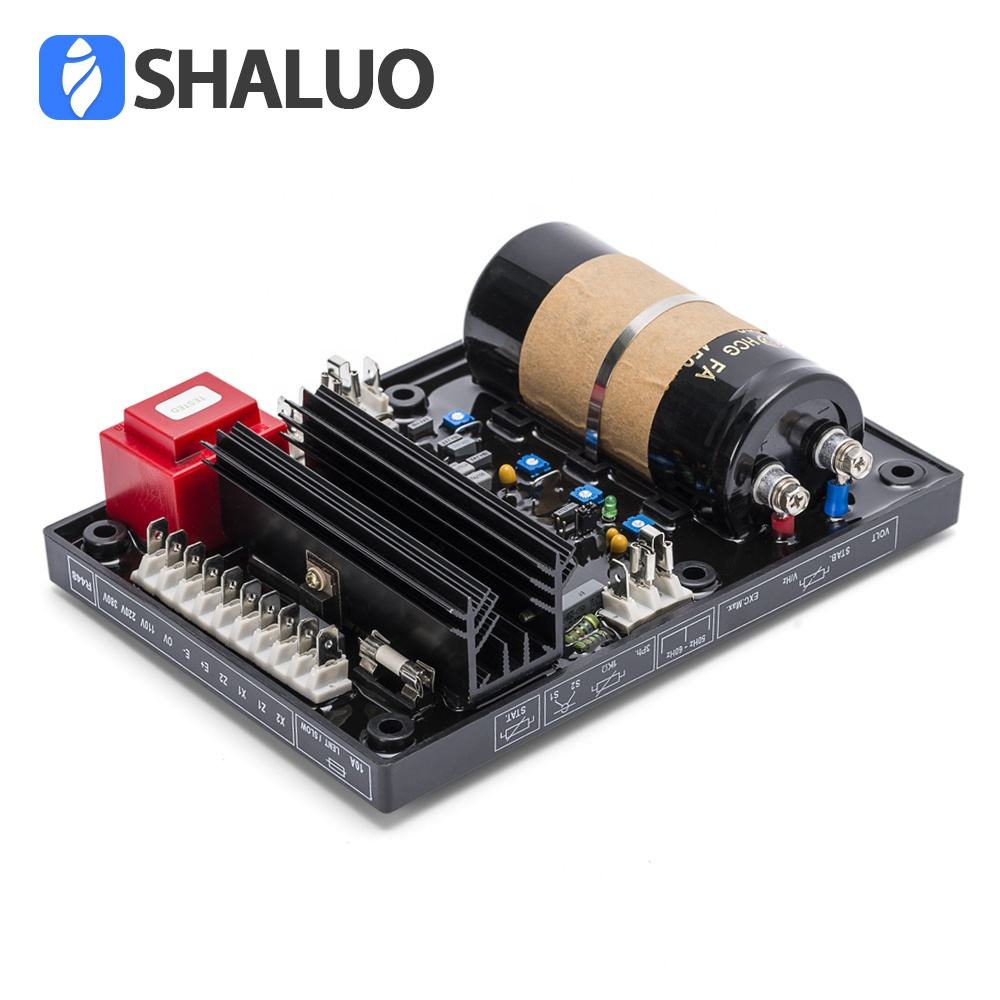

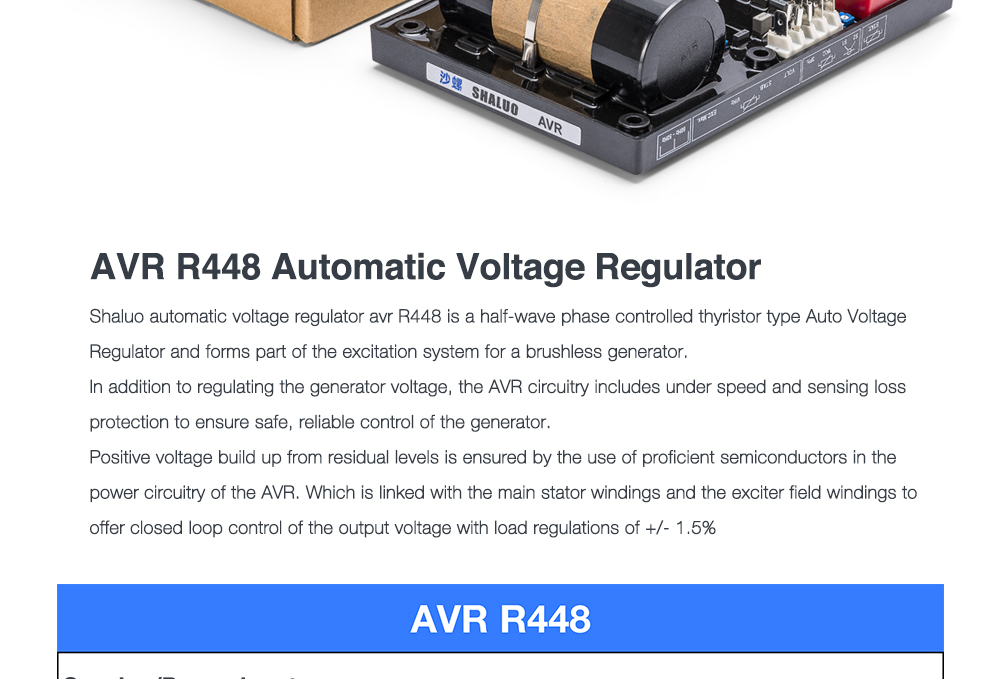

Generador diésel avr regulador de voltaje automático R448

El circuito del regulador automático de voltaje (AVR) R448 proporciona control de circuito cerrado del voltaje de salida del alternador mediante la regulación de la corriente del campo del excitador. El devanado primario tiene una tensión proporcional a la del alternador (derivación característica), el siguiente tiene una tensión proporcional a la corriente del estator (característica compuesta: efecto booster). El cual es alimentado por dos devanados auxiliares que son independientes del circuito igual de voltaje. El voltaje de la fuente de alimentación se rectifica y filtra antes de ser utilizado por el transistor de monitoreo AVR. Con la excitación PMG, un generador de imán permanente (PMG) agregado al alternador suministra al AVR un voltaje que está libre del devanado del alternador principal. Está integrado en la parte trasera de la máquina y conectado al AVR R448, debiendo desconectarse el jumper ST9.

*Ajuste de caída en cuadratura

*Ajuste de voltaje AVR

*Ajuste de estabilidad

*Ajuste del umbral LAM (baja velocidad)

*Ajuste del techo de excitación

*Selección monofásico o trifásico*

*detección de voltaje

*Selección de tiempo de respuesta normal o rápido

*Opción de frecuencia de 50 Hz o 60 Hz

*Opción de ajuste de voltaje remoto

*Opción de habilitar/deshabilitar LAM

*Selección del marco del alternador

*Selección del sistema de excitación

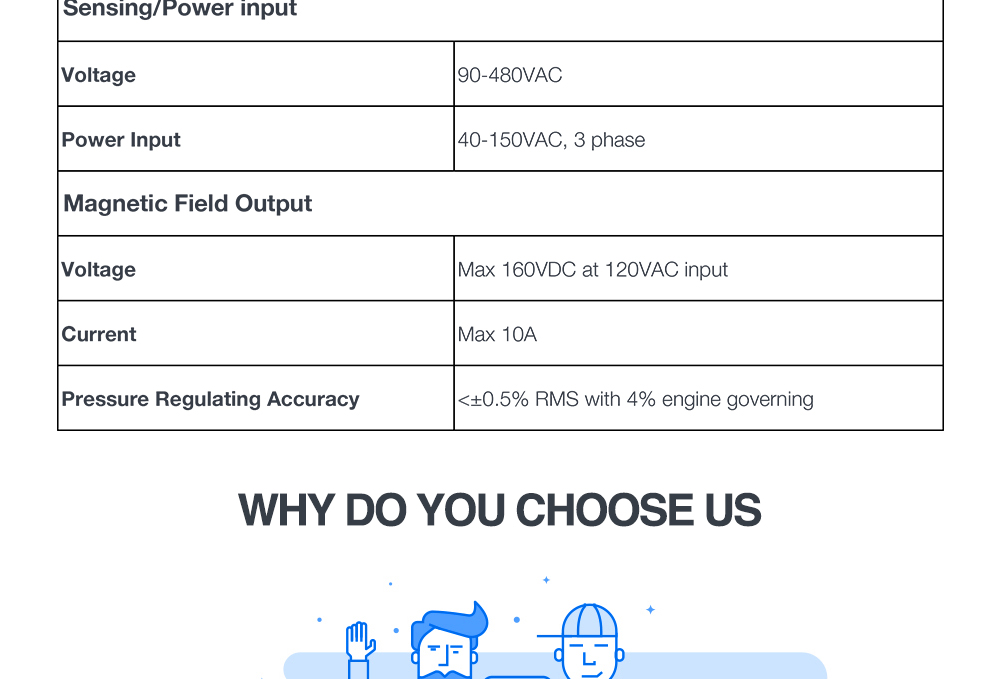

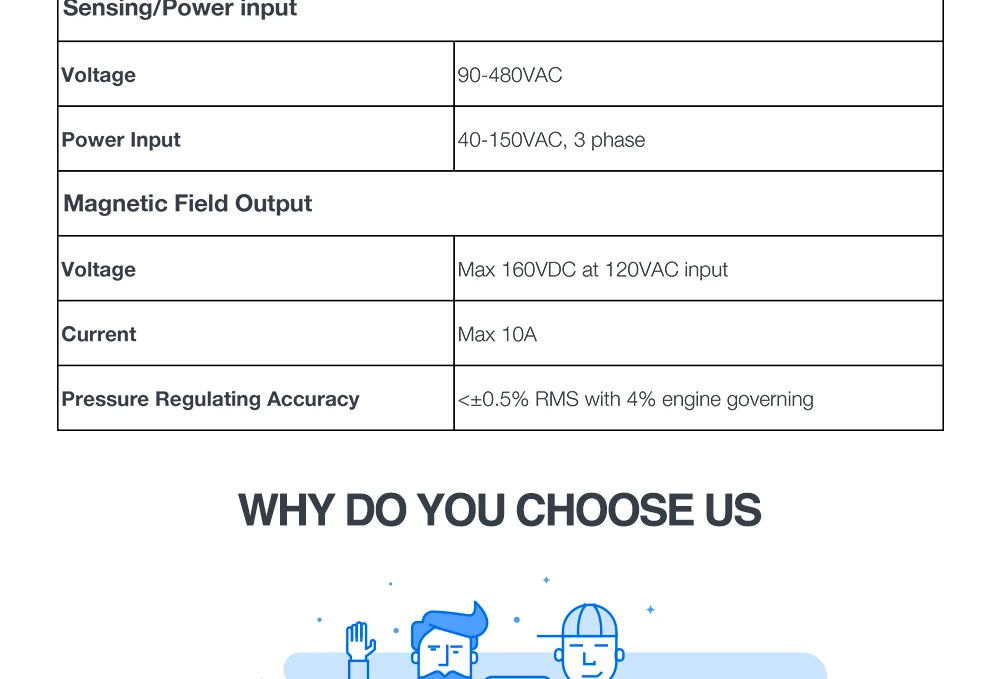

Especificación

Voltaje de entrada: 70-140 V CA (PMG o auxiliar)
bobinado, monofásico, trifásico)
Se mide la reacción: 90-480 V CA.
MÁX. Salida: CC 10A 125V
Función: incorporada de baja velocidad, sobreexcitación
JUSTICIA,
REGULACIÓN: +/-0,5%
