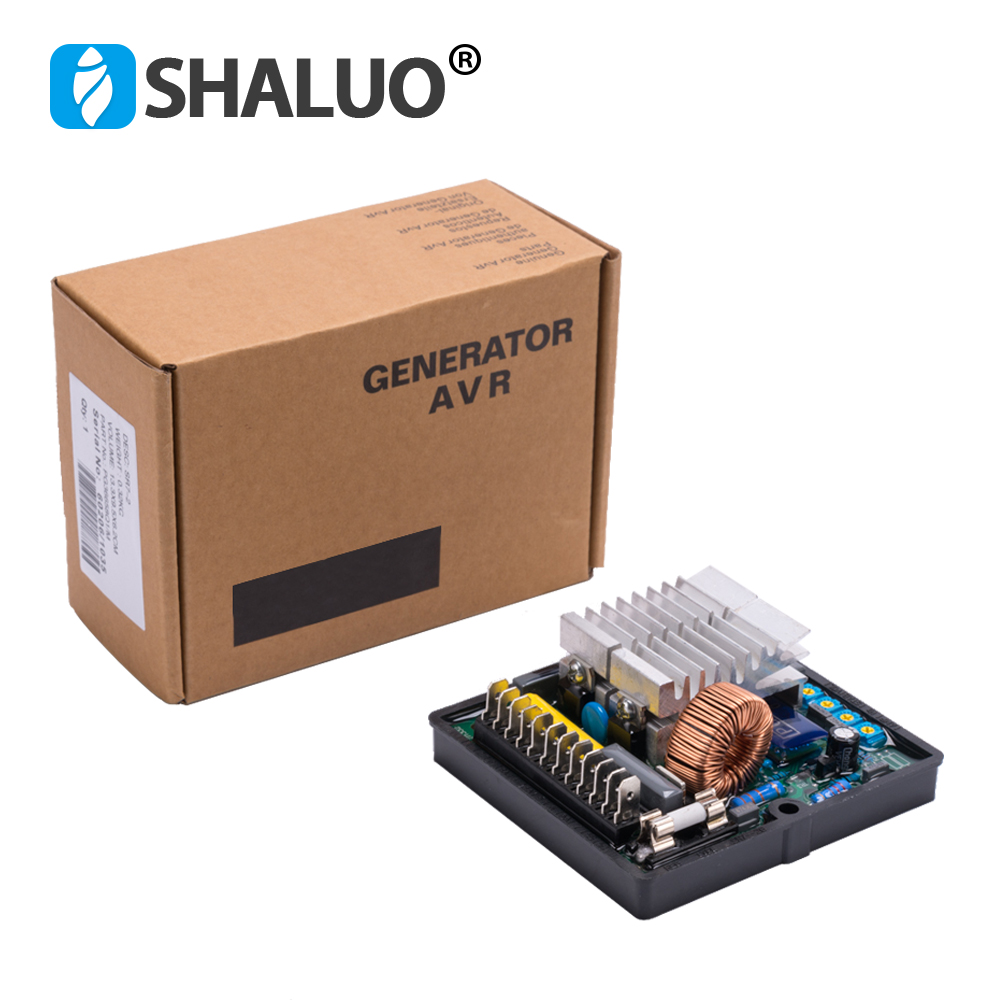

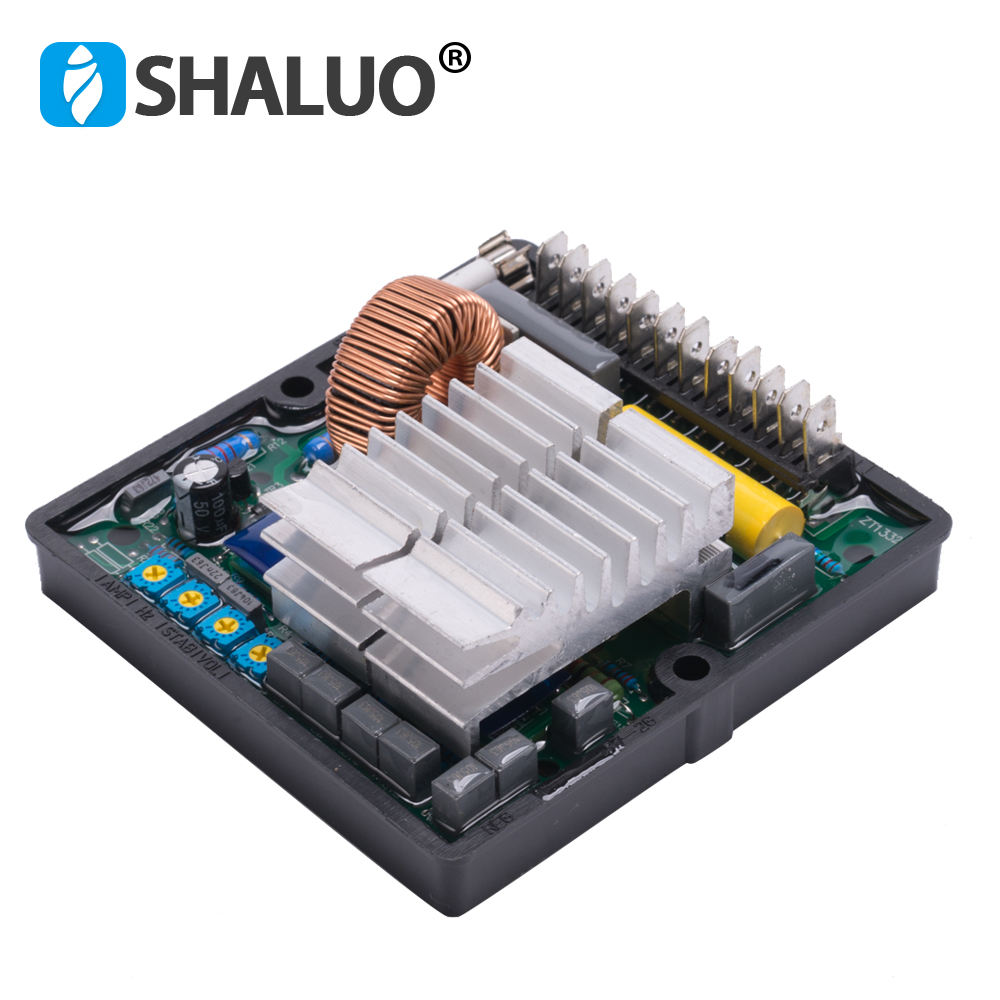

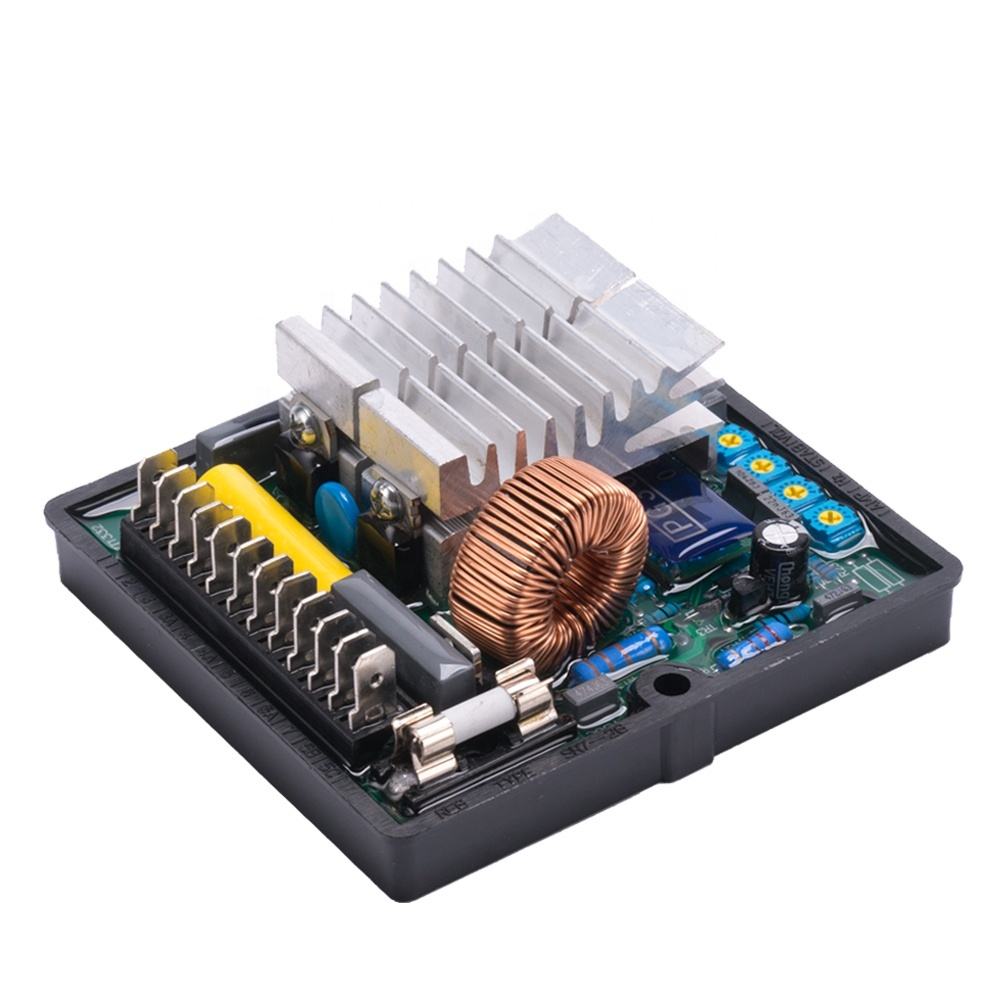

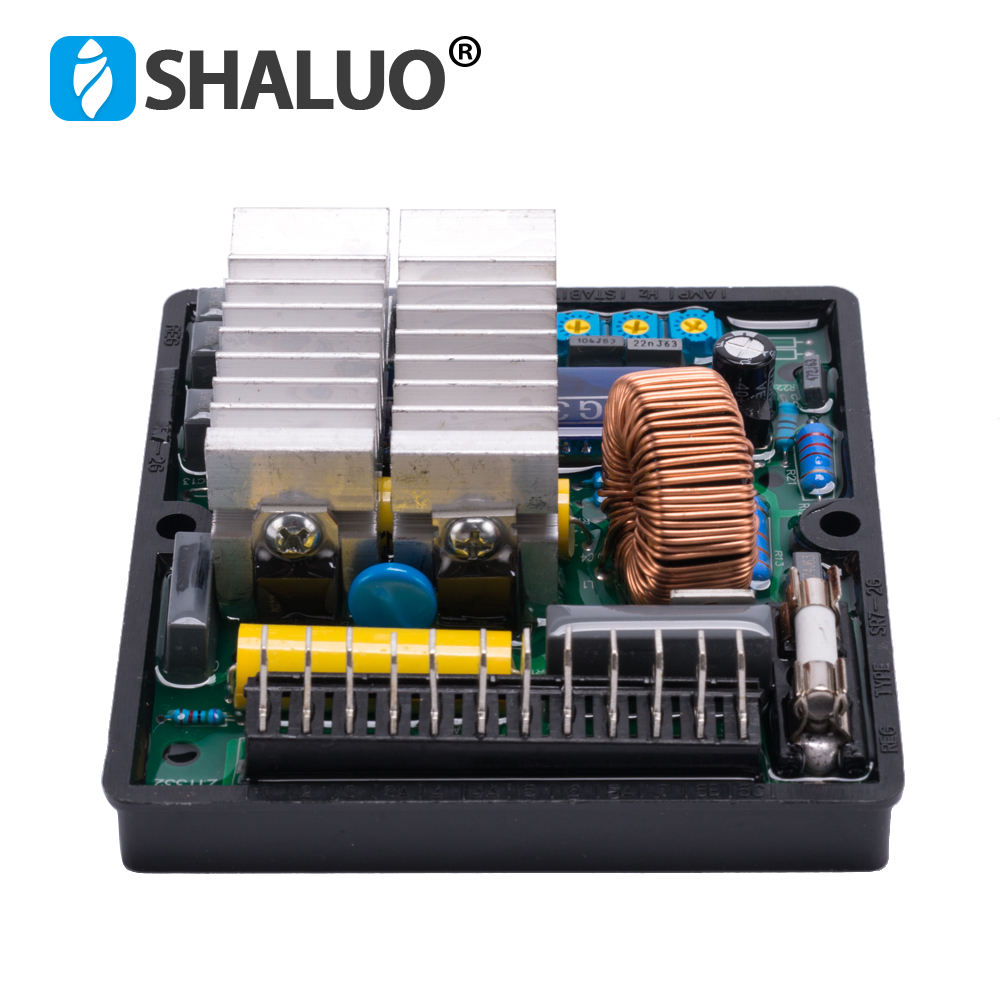

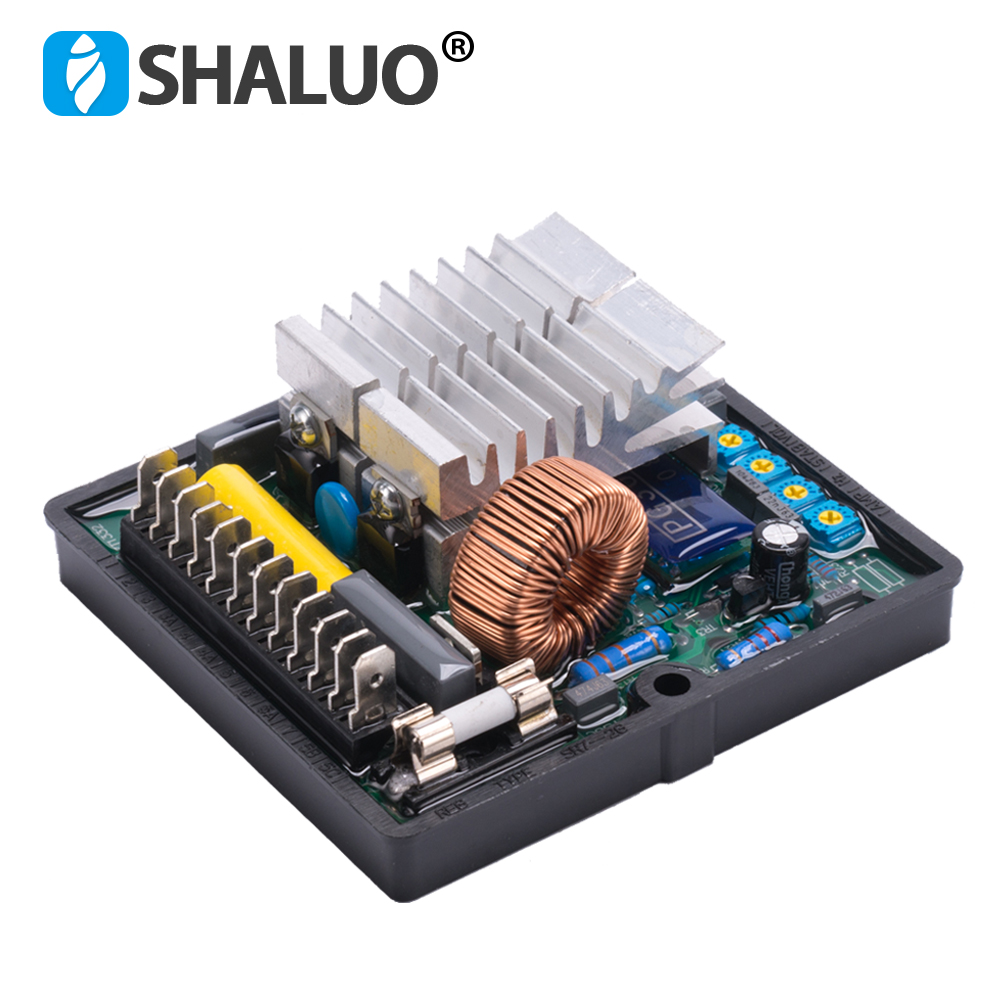

Genuino SR7 AVR estabilizador y regulador de voltaje automático circuito integrado programable generador diésel alternador parte

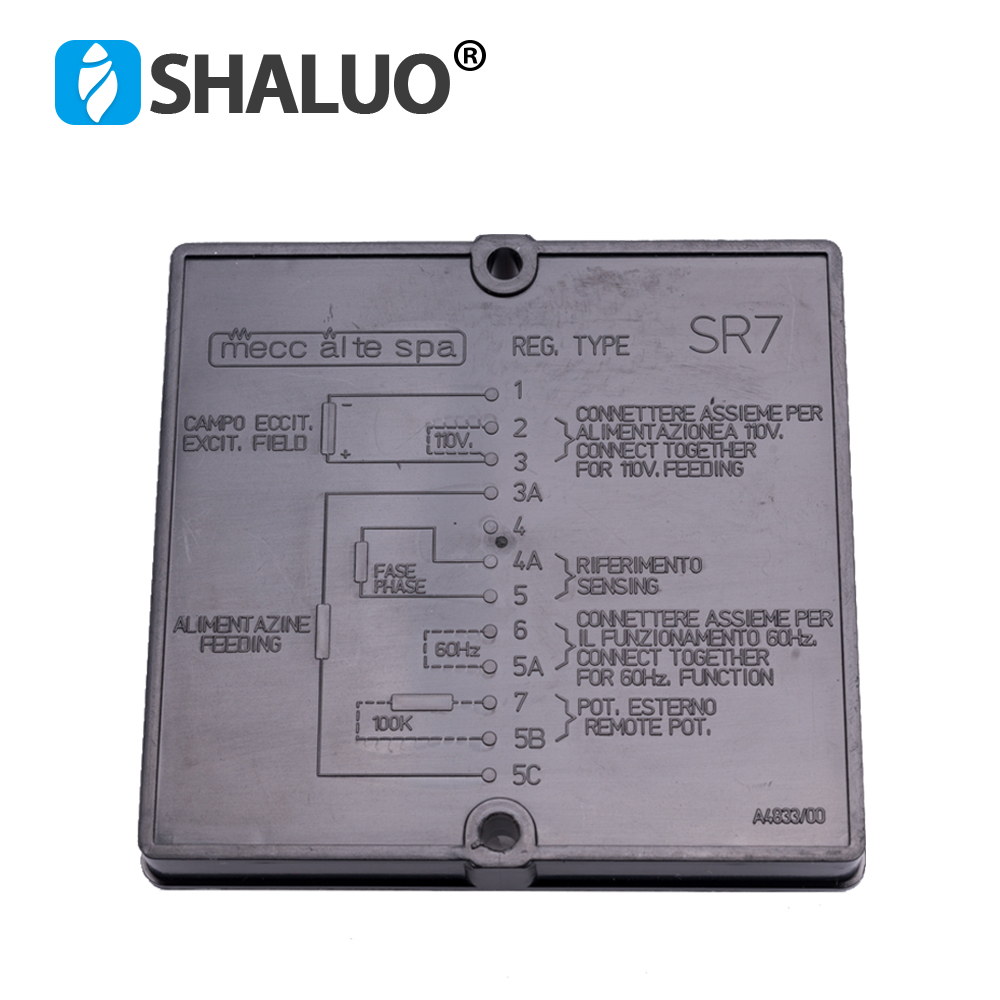

AVR SR7-2

Registro automático de voltaje del grupo electrógeno tipo media onda autoexcitado SR7

El ulador es un avr de reemplazo directo para Mecc Alte SR7-1 y SR7-2.

Amplio rango de voltaje de detección 80~350 VCA

Amplio rango de entrada de energía 80~270 VCA, acepta entrada de energía desde el devanado principal o el devanado auxiliar

LED de indicación de protección de baja frecuencia

LED de indicación y protección contra sobreexcitación

Supresión de EMI

Presupuesto

Modelo NO. SR7

Entrada de detección 80~350 VCA monofásica 50/60 Hz

Voltaje de entrada de energía 50~270 VCA

Frecuencia 50/60 Hz

Voltaje de salida 63 VCC a entrada de 220 VCA

Corriente de salida continua 6A, máx. Intermitente 7A durante 10 seg.

Regulación de voltaje < ±1% (con 4% de gobierno del motor)

Acumulación de voltaje Voltaje residual superior a 5 VCA 25 Hz

Ajuste de voltios externos 100 K Ohm 1/2 vatio ±7%

Disipación de potencia de la unidad Máx. 5 vatios

Protección de baja frecuencia Rango ajustable 42~60 Hz

Protección contra sobreexcitación 40~Máx. VCC a 0,3~20 seg.

Supresión EMI Filtrado de interferencias electromagnéticas internas

Resistencia del devanado de excitación Resistencia CC 10 ~ 100 ohmios

Temperatura de funcionamiento ambiental: -40~65 °C

Temperatura de almacenamiento: -40~80 °C

Humedad relativa: Máximo 95%

Vibración: 1,5G @ 5~30 Hz / 5,0G @ 30~500 Hz

Función de controles AVR VOLTS: Ajuste de voltaje

STAB: Ajuste de estabilidad

HZ. : Bajo configuración de frecuencia

AMPERIO. : Configuración de sobreexcitación

U/F: Protección de baja frecuencia

O/E: LED de indicación de sobreexcitación

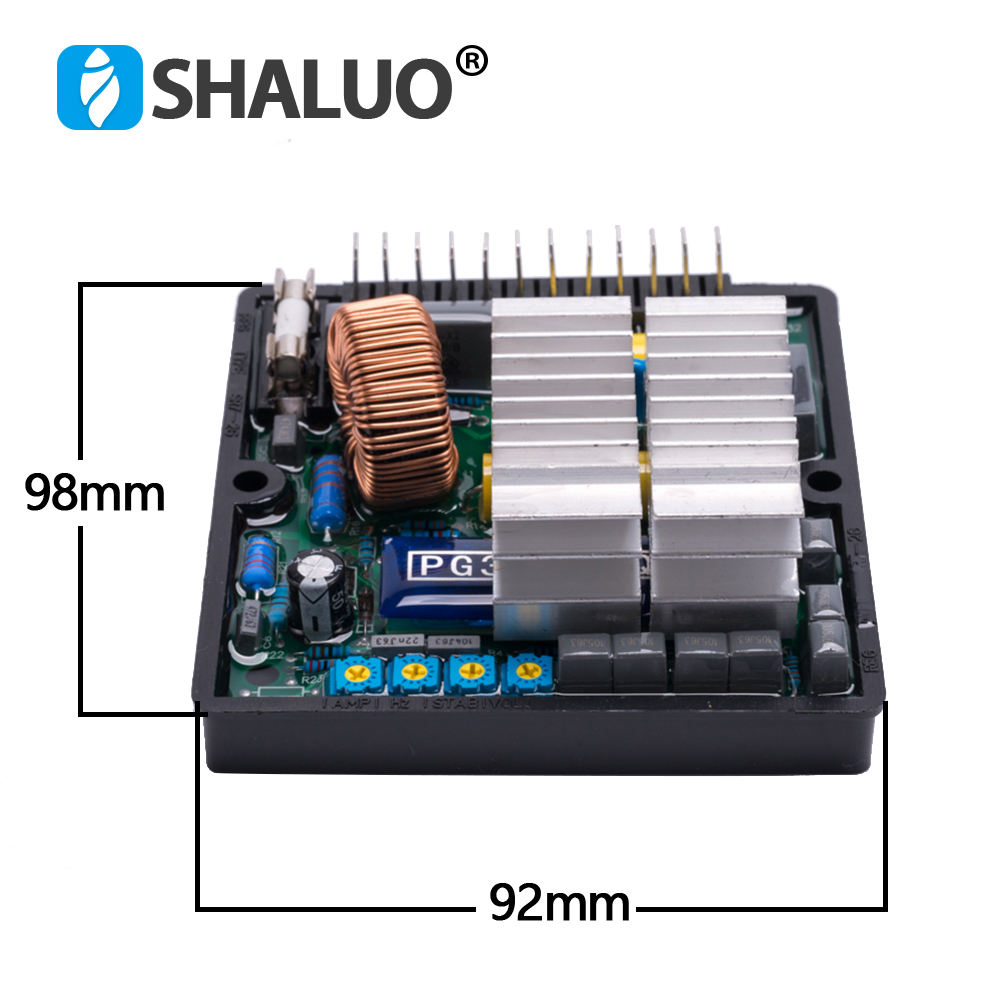

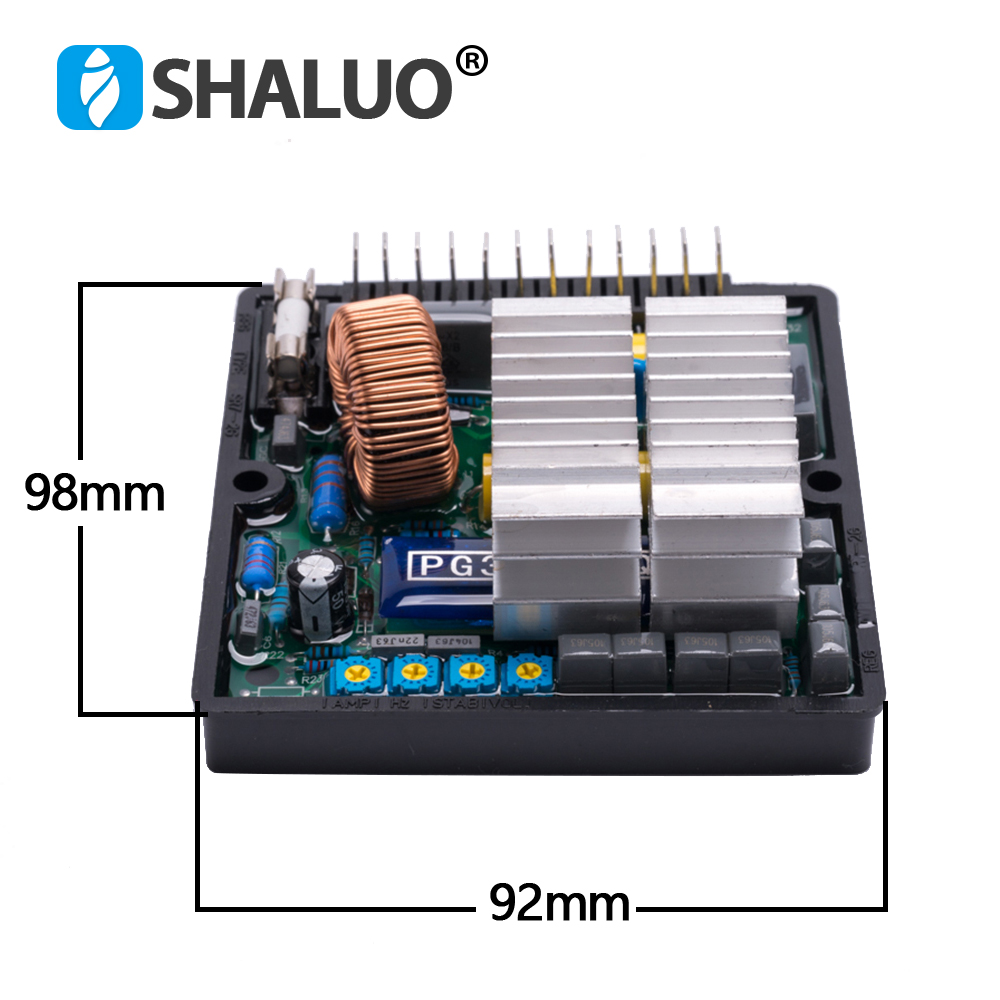

Dimensiones 97,0 (largo) x 92,0 (ancho) x 39,0 (alto) mm

Peso 275 g ±2%
