Módulo de cargador de batería de plomo y ácido, 12V, 24V, interruptor 5A, generador de energía, cargadores flotantes, módulo adaptador de circuito Pcb

AISIKAI 12V 6A Auto Generador Diesel Motor Cargador de Batería Módulo Potencia Inteligente Flotador Cargador Venta Circuito Diseño Adaptador

RESUMEN

El cargador de batería conmutado de la serie BAC06A que utiliza los últimos componentes de alimentación de conmutación está diseñado para cargar baterías de arranque de plomo-ácido que son adecuadas para carga flotante de baterías de plomo-ácido. La corriente de carga máxima para el cargador de 12 V es de 6 A y la corriente de carga máxima para el cargador de 24 V es de 5 A. .

> RENDIMIENTO Y CARACTERÍSTICAS .

1. Diseñado con estructura de potencia de conmutación, amplia gama de entrada de voltaje de CA, volumen pequeño, peso ligero y alta eficiencia;

2. El método de carga de dos etapas (primero corriente constante y luego voltaje constante), considerando completamente las propiedades de carga de la batería de plomo-ácido, puede evitar la sobrecarga y extender la vida útil de la batería al máximo;

3. Con protección contra cortocircuitos y conexión inversa; .

4. El voltaje y la corriente de carga se pueden ajustar mediante un potenciómetro en el lugar.

5. Pantalla LED: indicación de alimentación de CA e indicación de carga;

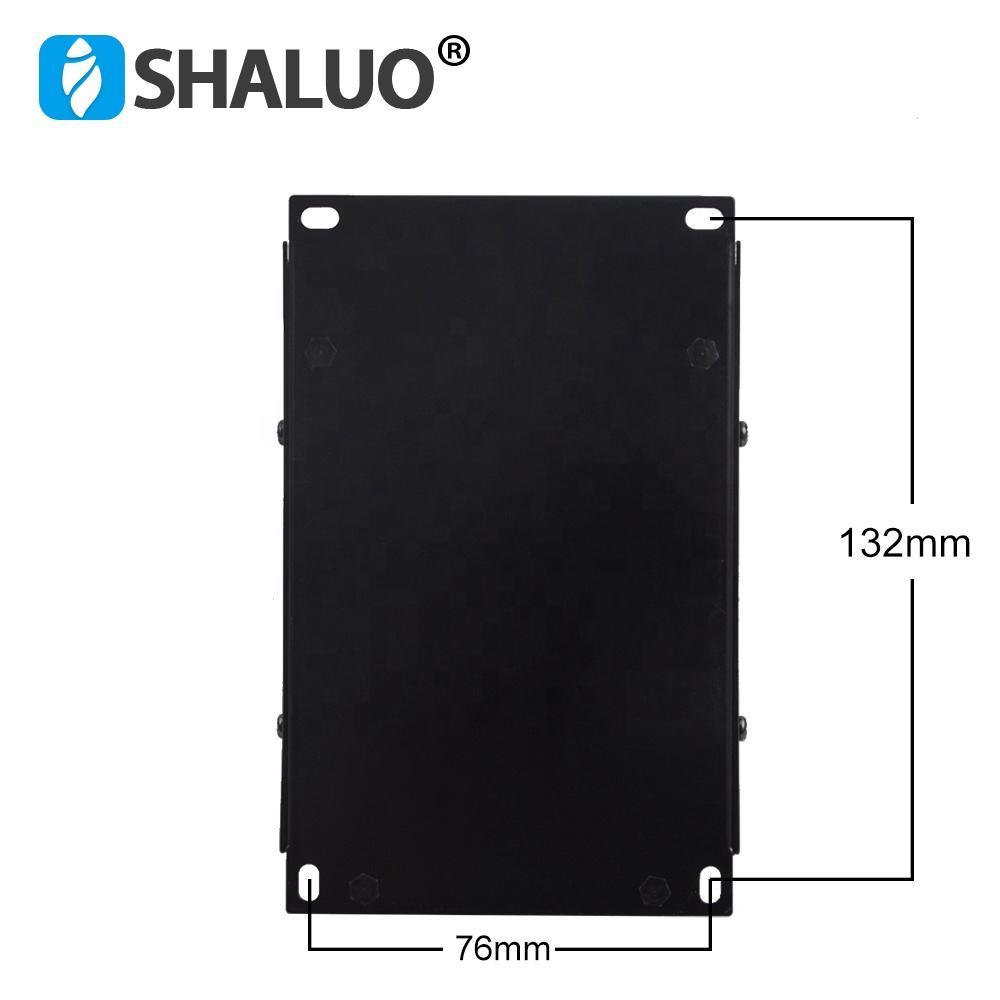

6. Tipo horizontal para instalación de BAV06A, fácil de instalar;

Teniendo en cuenta la propiedad de carga de la batería de plomo-ácido, el cargador de batería BAC06A utiliza un método de carga de 2 etapas y el modo de carga es 'corriente constante'. Cuando el voltaje de la batería está por debajo del umbral, se carga en modo de corriente constante; Cuando el voltaje de la batería es superior al umbral, la corriente de carga 1 disminuye a medida que el voltaje de la batería aumenta hasta alcanzar el voltaje establecido, y luego el modo de carga se convierte en 'carga flotante'. La corriente de carga se reduce gradualmente y el voltaje de la batería aumenta hasta el valor establecido. Cuando la corriente de carga es inferior a 0,3 A (24 V, 5 A a 0,5 A), la batería básicamente cambia por completo (se elimina el indicador de carga). Posteriormente, la corriente de carga compensará la autodescarga de la batería. Así el cargador puede mantener. una condición de carga completa y extiende la vida útil de la batería.

CONFIGURACIÓN

Ajuste de voltaje Al ajustar el voltaje, desconecte la batería del cargador y luego mida el voltaje de salida del cargador mientras ajusta el potenciómetro de voltaje (VOLT) a un valor adecuado.

Ajuste actual

Primero conecte la salida de la batería. Cuando el voltaje de la batería sea inferior a 25,0 V (12,5 V), ajuste el potenciómetro de corriente (AMP) y establezca la corriente de carga adecuada. La corriente de salida también se puede estimar según el potenciómetro de corriente, que es el recomendado.

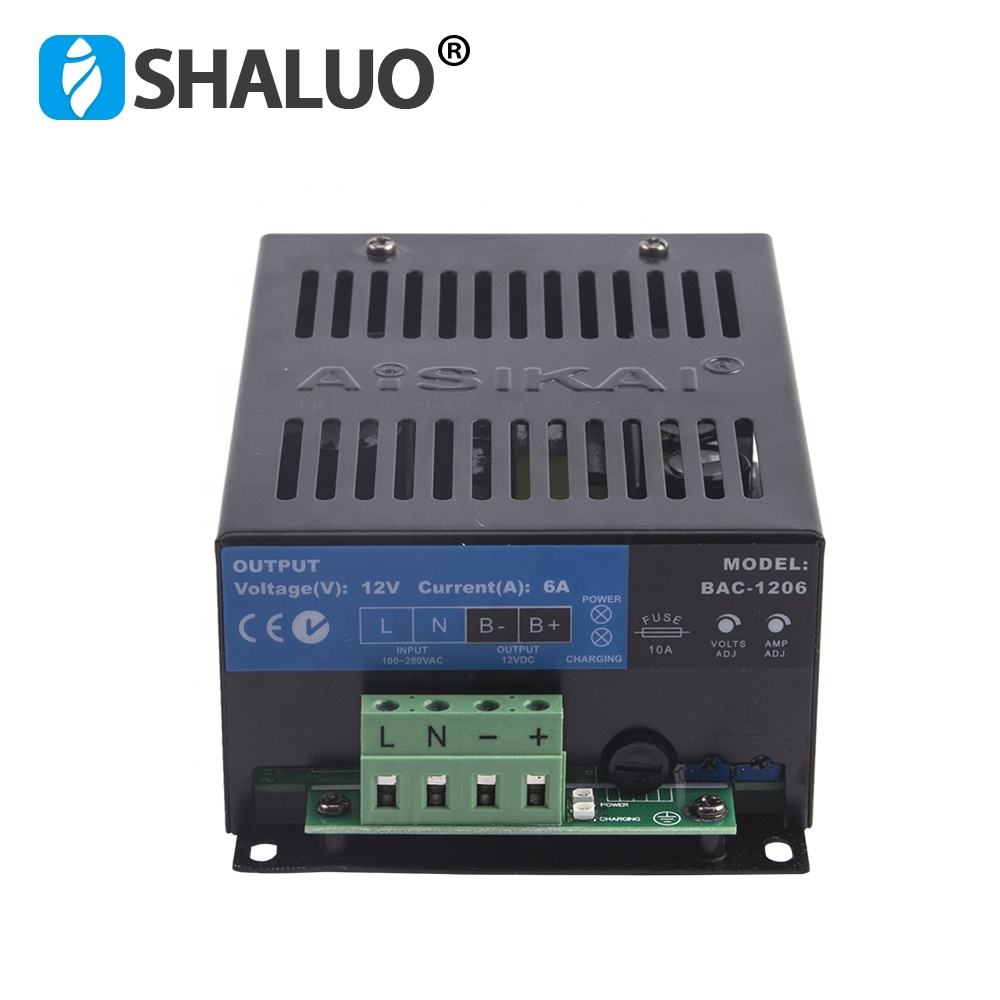

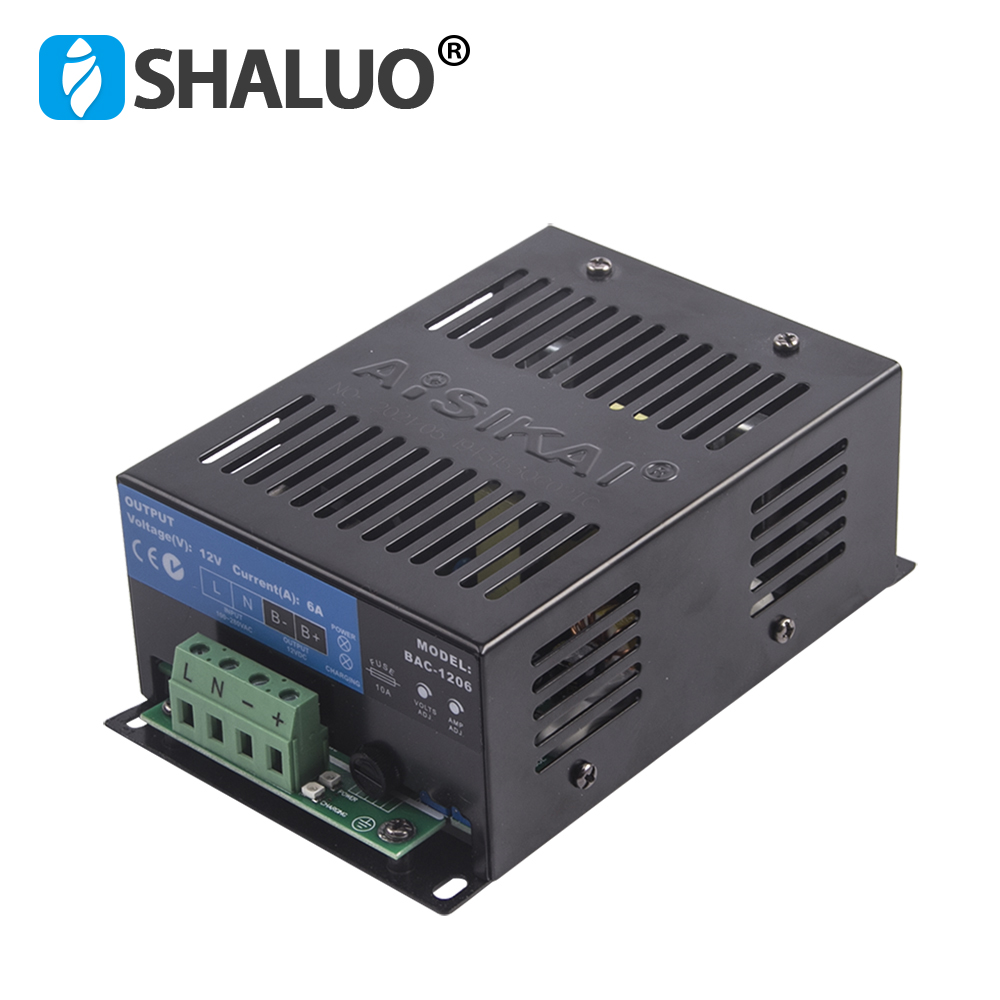

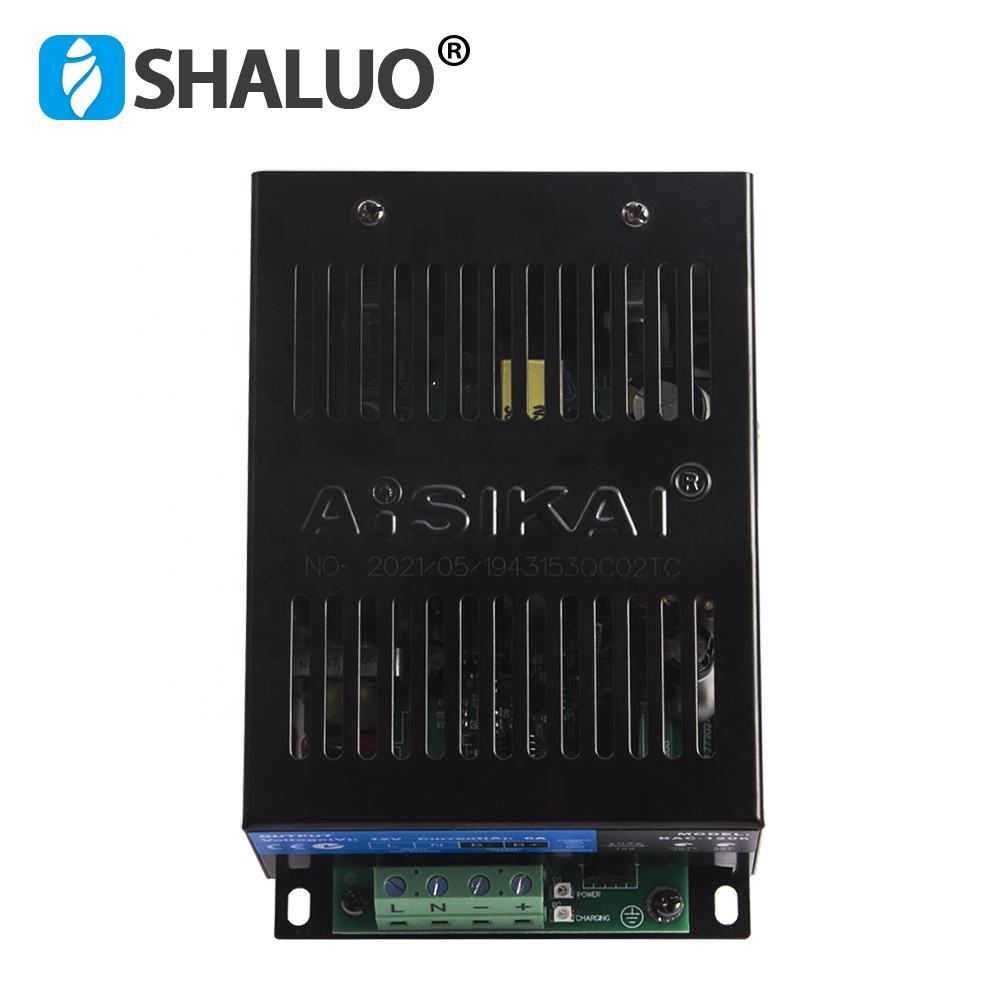

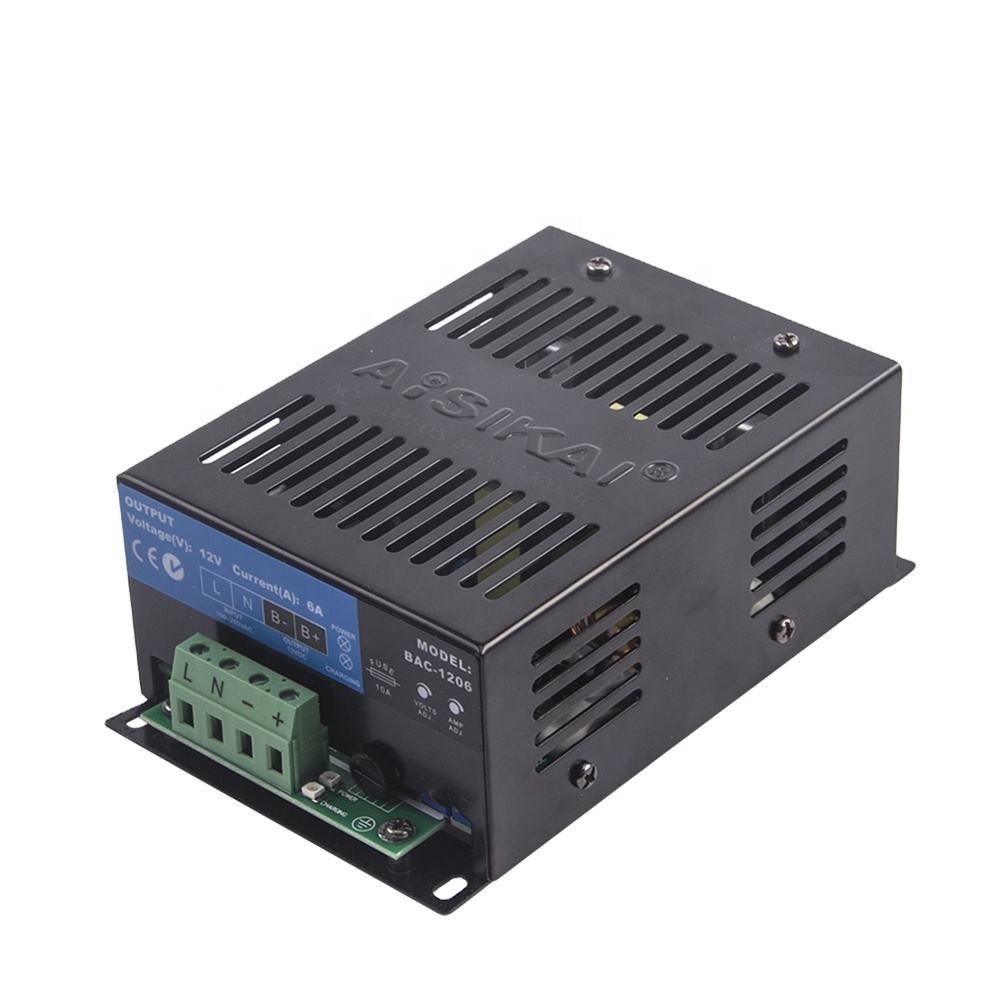

1. Los terminales L y N conectan CA 220 V mediante cables de cobre multifilar BVR de 1 mm2.

2. Los terminales B+ y B- conectan el positivo y el negativo de la batería, utilizando cables de cobre multifilar BVR de 1,5 mm2.

3. ENERGÍA: Indicador de energía. Cuando el cargador funcione, se iluminará.

4. CARGANDO: Indicador de carga de la batería. Cuando la corriente de carga sea superior a 0,3 A (0,5 A), se iluminará.

5. VOLT: Potenciómetro de ajuste de voltaje.

6. AMP: Potenciómetro de ajuste de corriente.

7. Fusible de salida de 10A. La conexión inversa provocará que se queme el fusible. Después de corregir la conexión y cambiar otro fusible, puede seguir funcionando.

8.Procedimientos de cambio de fusible:

a. Presione con fuerza el destornillador plano, atorníllelo en el sentido contrario a las agujas del reloj y luego saque el fusible. Una operación incorrecta o un ajuste excesivo pueden dañar el bloque.

b. Coloque un fusible nuevo en el bloque, presione con un destornillador plano y atorníllelo en el sentido de las agujas del reloj.

Nota:1. Debido a que hay un diodo y un circuito limitador de corriente dentro del cargador, se puede usar junto con el generador de carga y no es necesario desconectar el cargador al arrancar.

2. Durante el funcionamiento del grupo electrógeno, la corriente alta provocará una caída de voltaje en la línea de carga, por lo que se recomienda conectarlo por separado al terminal de la batería para evitar alteraciones en la precisión del muestreo.
