Módulo de cargador de batería inteligente para coche y motocicleta, adaptador de diseño de circuito de ventilador de refrigeración, medidor de amperios, CC de 12V y 7A

Para garantizarle un servicio confiable, el cargador debe instalarse y usarse correctamente. Antes de instalarlo y usarlo, lea las instrucciones
instrucciones de instalación y funcionamiento. Se debe prestar especial atención a este manual y a los avisos de advertencia.
El uso y las prácticas pueden provocar daños en el inversor. Le recomendamos que tenga precaución. ciertas condiciones y prácticas de uso que podrían
causar lesiones corporales, como una clara declaración de advertencia. Antes de usar la carga, lea todas las indicaciones.

Tensión de entrada nominal: ca 150 V-250 V.
Frecuencia nominal: 47-63 HZ
Voltaje de salida: según las especificaciones del producto.
Corriente de salida: según las especificaciones del producto.
Factor de potencia: ≥0,85
eficiencia de carga completa: ≥87%
De acuerdo con los requisitos SAEJ1378. Rango de temperatura::-40~+105℃

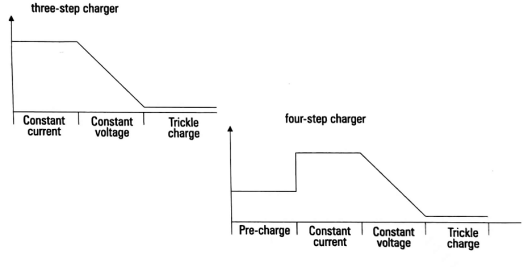

Modo de corriente constante: Cuando el voltaje de la batería es inferior al valor establecido por el cargador, el cargador funcionará bajo el
Modo de corriente constante y suministra corriente constante a la batería.
  Modo de voltaje constante:Usando la tecnología de modulación de ancho de pulso (PWM) para controlar la corriente de carga y el voltaje de salida del cargador.
lo que garantiza que la batería esté completamente cargada y evita la sobrecarga.
  Modo de carga flotante:Cuando el voltaje de la batería está cerrando el valor del modo de voltaje constante y la corriente se reduce a
La corriente dada gradualmente, eso significa que la batería está llena, luego la lámpara piloto se volverá verde y el ventilador dejará de funcionar.
El cargador cambiará automáticamente el modo a modo de carga flotante. En este momento, se puede detener la carga de la batería o mantenerla encendida.
carga flotante.

Modo de carga: Para proteger la batería y extender su vida útil, la resistencia interna de la batería es demasiado grande o el voltaje es demasiado
Bajo porque el tiempo de descarga es demasiado largo o no se utiliza durante mucho tiempo, el cargador suministrará una corriente de salida baja para el
batería automáticamente. Cuando el voltaje de la batería aumenta al valor de voltaje dado, el modo de carga cambiará a corriente constante
modo de carga automáticamente.
  Modo de corriente constante:El cargador suministra corriente de carga constante a la batería.
  Modo de voltaje constante: Usando la tecnología de modulación de ancho de pulso (PWM) para controlar la corriente de carga y el voltaje de salida del cargador
lo que garantiza que la batería esté completamente cargada y evita la sobrecarga.
  Modo de carga flotante:Cuando el voltaje de la batería está cerrando el valor del modo de voltaje constante y la corriente cortada a
La corriente dada gradualmente, eso significa que la batería está llena, luego la lámpara piloto se volverá verde y el ventilador dejará de funcionar.
El cargador cambiará automáticamente el modo a modo de carga flotante. En este momento, se puede detener la carga de la batería o mantenerla
en carga flotante.

Protección contra sobrecalentamiento:
Cuando la temperatura de la carcasa del cargador supera los 85 °C, la corriente de carga se reduce automáticamente a la mitad de la corriente original, cuando el
Temperatura superior a 105 °C, apagado protector del cargador, en este momento no hay entrada de corriente. Recuperación automática de la carga cuando la temperatura cae.
a aproximadamente 80C
Protección contra cortocircuitos: cuando la entrada del cargador sufre un cortocircuito, la entrada del cargador se apaga automáticamente. La carga se cargará
nuevamente después del reinicio.
Protección de baja presión: cuando la red simple de la batería es inferior a 1,4 V, la protección del cargador se apaga o no se puede comenzar a evitar
el equipo dañado cuando la batería no coincide con el voltaje nominal del cargador. Protección inversa: una protección de conexión inversa
Del inversor está conectado con la batería, la mala conexión de los polos positivo y negativo no dañará el cargador de batería.

Advertencia
1. Alto voltaje y peligro dentro del cargador, comuníquese con el distribuidor o el fabricante cuando el cargador esté roto. Si
Usted no es el personal de mantenimiento profesional de nuestra empresa, no lo abra ni lo repare.
2. Coloque el cargador en un ambiente con buena radiación cuando lo use y prohíba usarlo en lugares húmedos.
Temperatura, ambiente inflamable y explosivo.
Nota: hay una función de protección de conexión inversa del cargador sin conectar la batería, salida sin voltaje de salida,
cuando la salida está conectada con la batería a través del gatillo después de la salida.

Instrucciones de carga

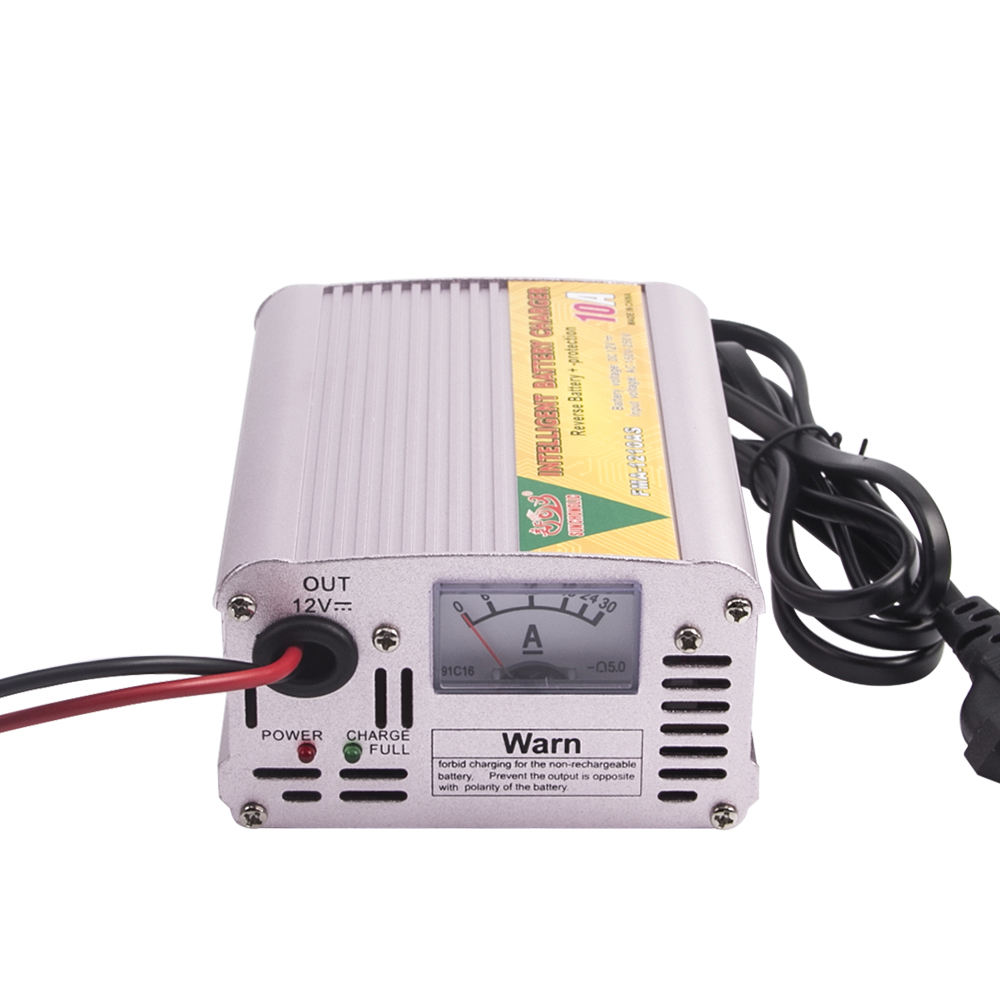

1. Etapa inicial de carga: la luz roja encendida indica que la carga de la batería se realiza mediante la corriente nominal.
2.cargar más tarde: La luz verde encendida indica que el cargador está en el modo flotante para cargar. Este momento agregó el
95%-100% de electricidad final. Dejar la batería conectada al cargador durante dos o tres horas, eso hará que el almacenamiento de la batería
para la mejor función.

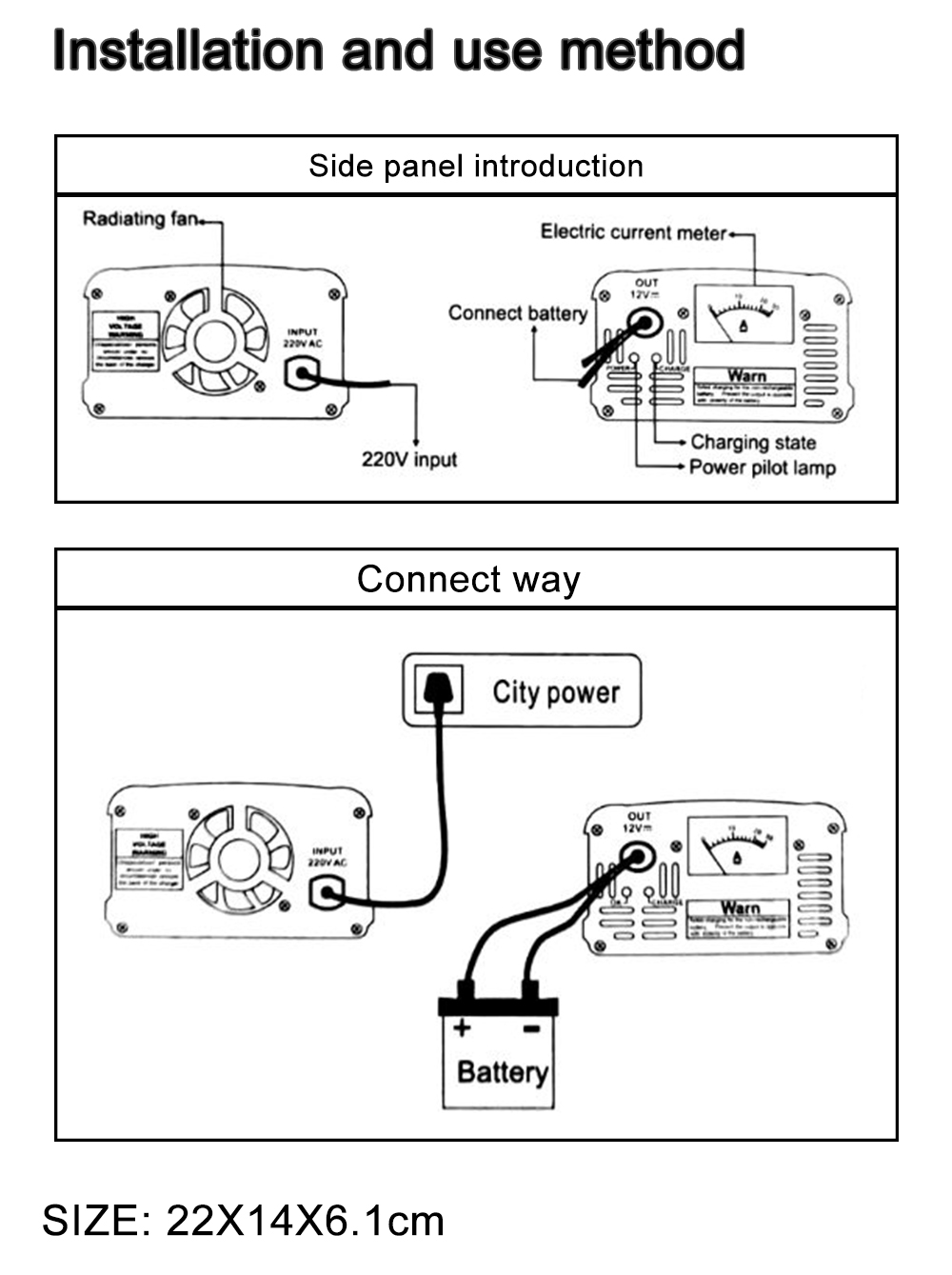

Proceso de carga
1.Compruebe el voltaje nominal de la batería si coincide con el voltaje de salida del cargador o no.
2. Conecte el cargador y la batería según la solicitud correcta.
3. Verifique que el voltaje de alimentación de la ciudad coincida o no con el voltaje de entrada nominal del cargador.
4. Conecte la alimentación de la ciudad, luego verifique que el indicador esté encendido o no, que el ventilador funcione o no.
5. Si la luz indicadora se apaga, apague la energía de la ciudad de inmediato y verifique la energía de la ciudad y la batería de almacenamiento y toda la línea.
6. Después de cargar la batería por completo, primero apague la energía de la ciudad y luego apague el cable de conexión de la batería.
