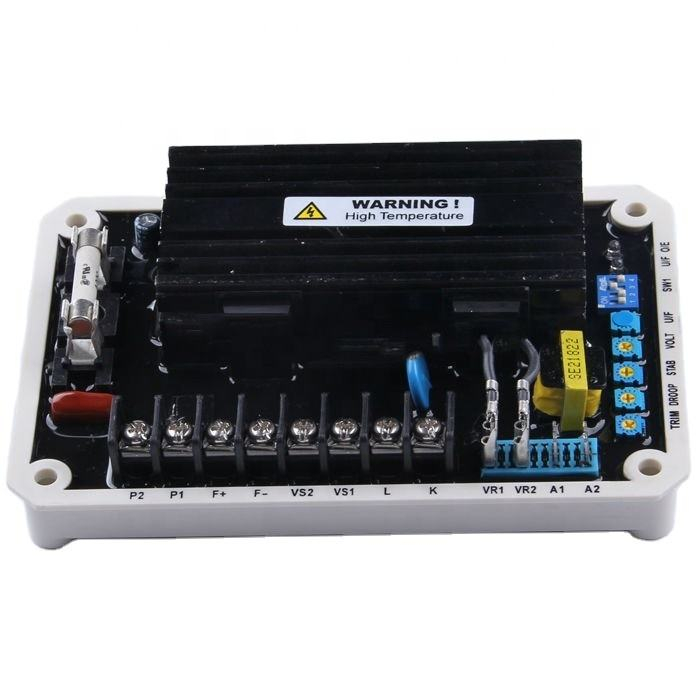

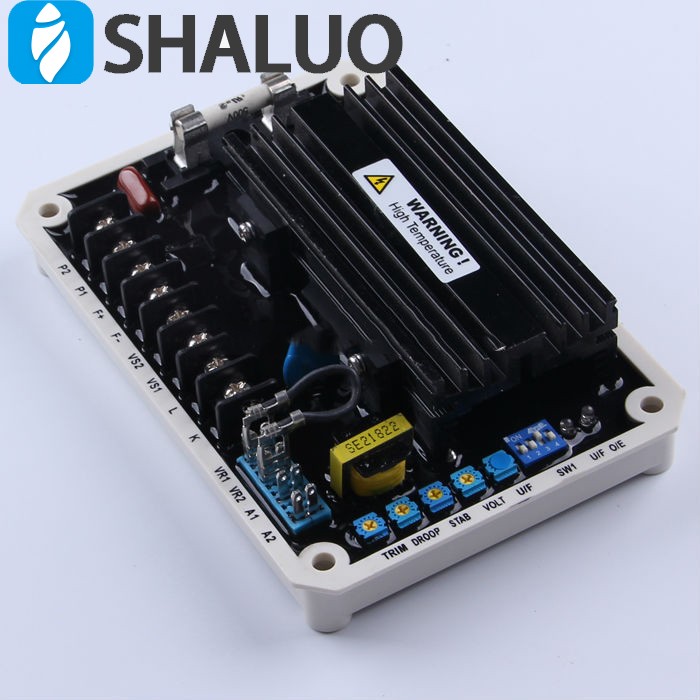

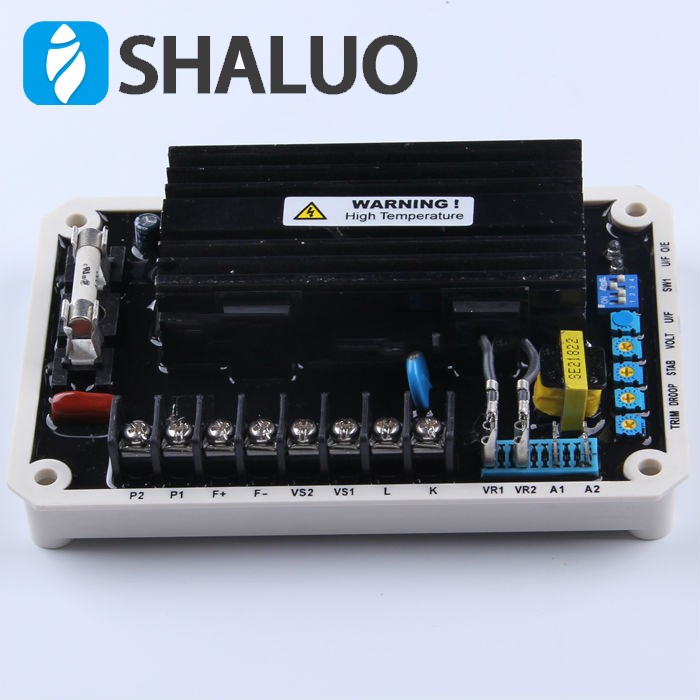

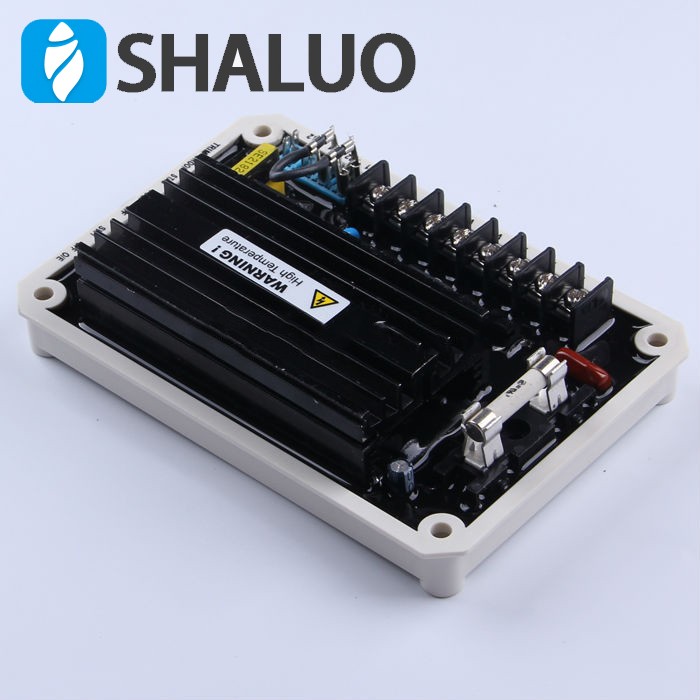

Accesorios para generador EA16 regulador automático de voltaje AVR para grupo electrógeno

1.EA16 Frecuencia adecuada 50/60 Hz

2.Aumento de voltaje de arranque suave

3.16 Salida de corriente ADC

4.Se puede utilizar en funcionamiento paralelo



< ±0,5% Regulación

Adecuado para generador de tipo sin escobillas Entrada de detección 170~510 VCA

Se puede utilizar en operación paralela

Salida de corriente de 16 ACC

EA16 Frecuencia adecuada 50/60 Hz, EA16-400Hz Frecuencia adecuada 400 Hz

Rampa de voltaje de arranque suave

Compensación de corriente del CT de carga, entrada de voltaje analógica


Modelo NO. EA16 EA16-400Hz

Voltaje de entrada de detección 170~510 VCA monofásico, 2 cables Voltaje 170~510 VCA monofásico, 2 cables

Frecuencia 50/60 Hz Frecuencia 400 Hz

Voltaje de salida de energía 60~300 VCA Monofásico 2 cables

Máx. Entrada de 90 VCC a 240 VCA Voltaje 60~300 VCA Monofásico 2 cables

Máx. Entrada de 90 VCC a 240 VCA

Corriente de entrada Continua 16A, intermitente 20A durante 10 segundos.

Resistencia mín. 6Ω @ 35 VDC Corriente Continua 16A, Intermitente 20A durante 10 Seg.

Resistencia mín. 6 Ω a 35 VCC

Regulación de voltaje < ±0,5% (con 4% de control del motor) < ±0,5% (con 4% de control del motor)

Acumulación de voltaje Voltios residuales en el terminal AVR > 5 VCA Voltios residuales en el terminal AVR > 5 VCA

Ajuste de voltios externos ±5% con recortador de 2 KΩ y 1 vatio ±5% con recortador de 2 KΩ y 1 vatio

Entrada de compensación de corriente CT 1A o 5A (seleccionable) 1A o 5A (seleccionable)

Entrada analógica ±5 VCC ±10% CA a ±3 VCC ±5 VCC ±10% CA a ±3 VCC

Disipación de potencia de la unidad Máx. 10 vatios máx. 10 vatios

Deriva térmica 0,03% por cambio de °C en ambiente AVR 0,03% por cambio de °C en ambiente AVR

Protección de baja frecuencia 55 Hz a 60 Hz, 45 Hz a 55 Hz (ajustable) 320 Hz (ajustable)

Temperatura de funcionamiento ambiental: -40~70 °C

Temperatura de almacenamiento: -40~85 °C

Humedad relativa: Máximo 95%

Vibración: 3,3G a 100~2 KHz Temperatura de funcionamiento: -40~70 °C

Temperatura de almacenamiento: -40~85 °C

Humedad relativa: Máximo 95%

Vibración: 3,3G @ 100~2 KHz

Funciones de controles AVR VOLT: Ajuste de voltaje

STAB: Ajuste de estabilidad

U/F: Para configurar el punto de inflexión U/F*

(*U/F: Protección de baja frecuencia)

DROOP: Para ajustar la caída

TRIM: Ajuste de entrada analógica VOLT: Ajuste de voltaje

STAB: Ajuste de estabilidad

U/F: Para configurar el punto de inflexión U/F*

(*U/F: Protección de baja frecuencia)

DROOP: Para ajustar la caída

TRIM: Ajuste de entrada analógica

Dimensiones 156,0 (largo) x 106,0 (ancho) x 41,0 (alto) mm 156,0 (largo) x 106,0 (ancho) x 41,0 (alto) mm

Peso 450 g ±2 % 450 g ±2 %
