Controlador de generador diésel automático ATS520, interruptor de alimentación Dual, módulo de Control ATS, Panel programable inteligente LCD RS485 ATS520IR

Resumen:
El controlador es un controlador ATS de conmutación de doble potencia, módulo de interruptor inteligente de doble potencia con función programable y automática.
Funciones de medición, control automático y pantalla LCD. La medición y el control automáticos pueden reducir el funcionamiento incorrecto. es un
opción ideal para ATS.

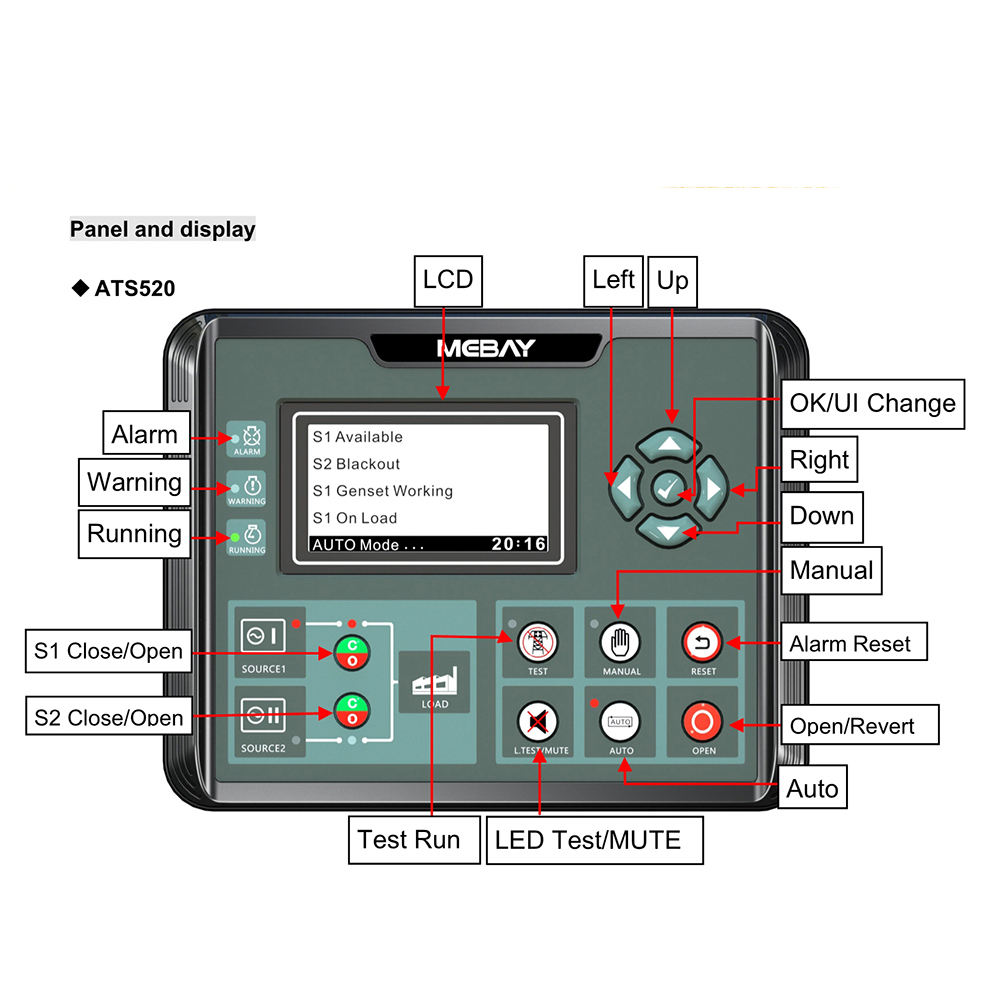

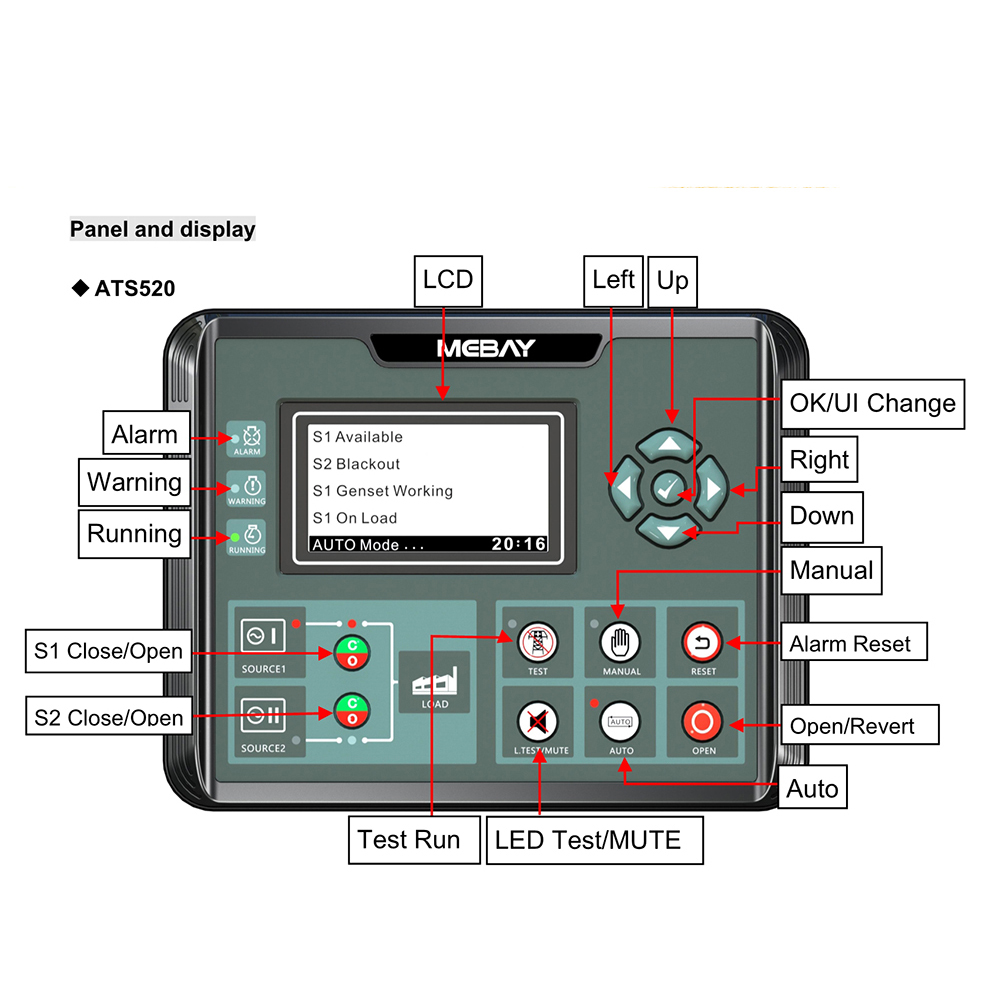

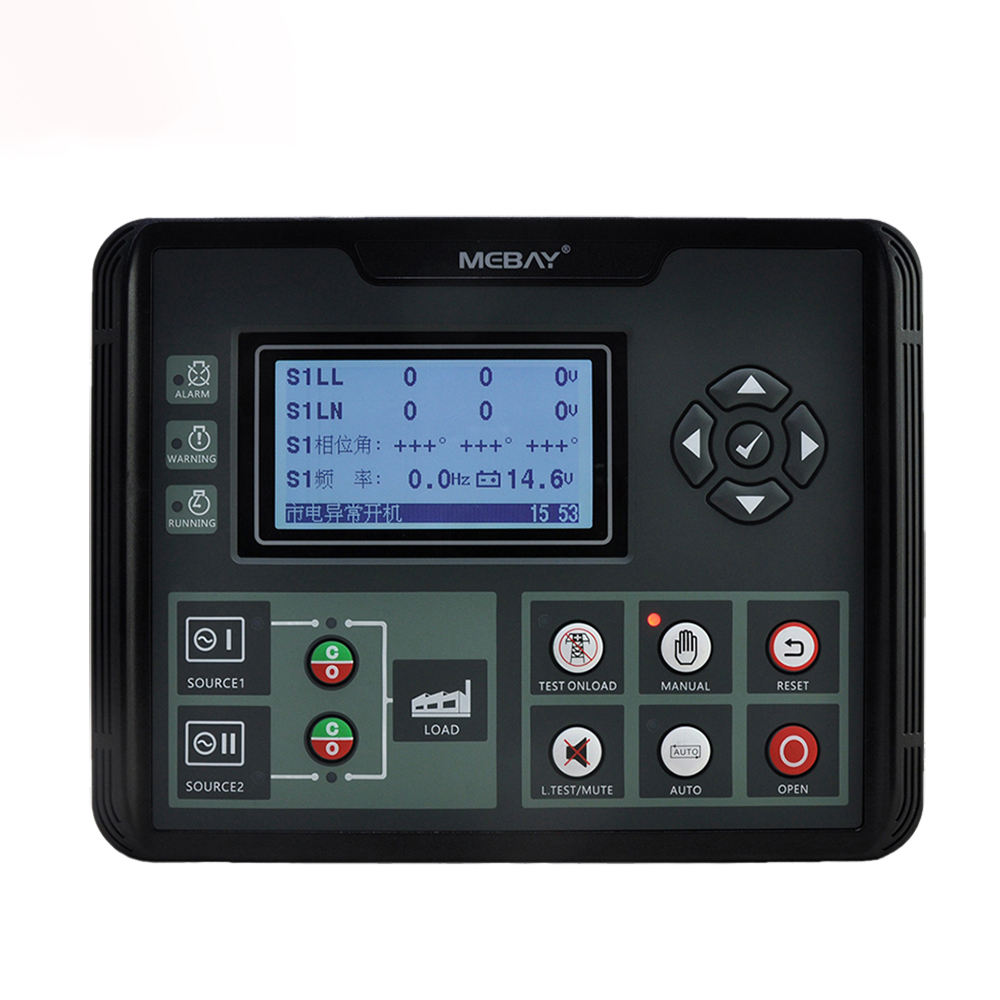

La pantalla LCD de 3,5 pulgadas con un nuevo diseño de interfaz de usuario está adaptada en este controlador y puede mostrar los parámetros relacionados directamente. El
La pantalla LCD puede mostrar varios fallos al mismo tiempo. Una vez que el generador no funciona normalmente, puede lograr efectivamente

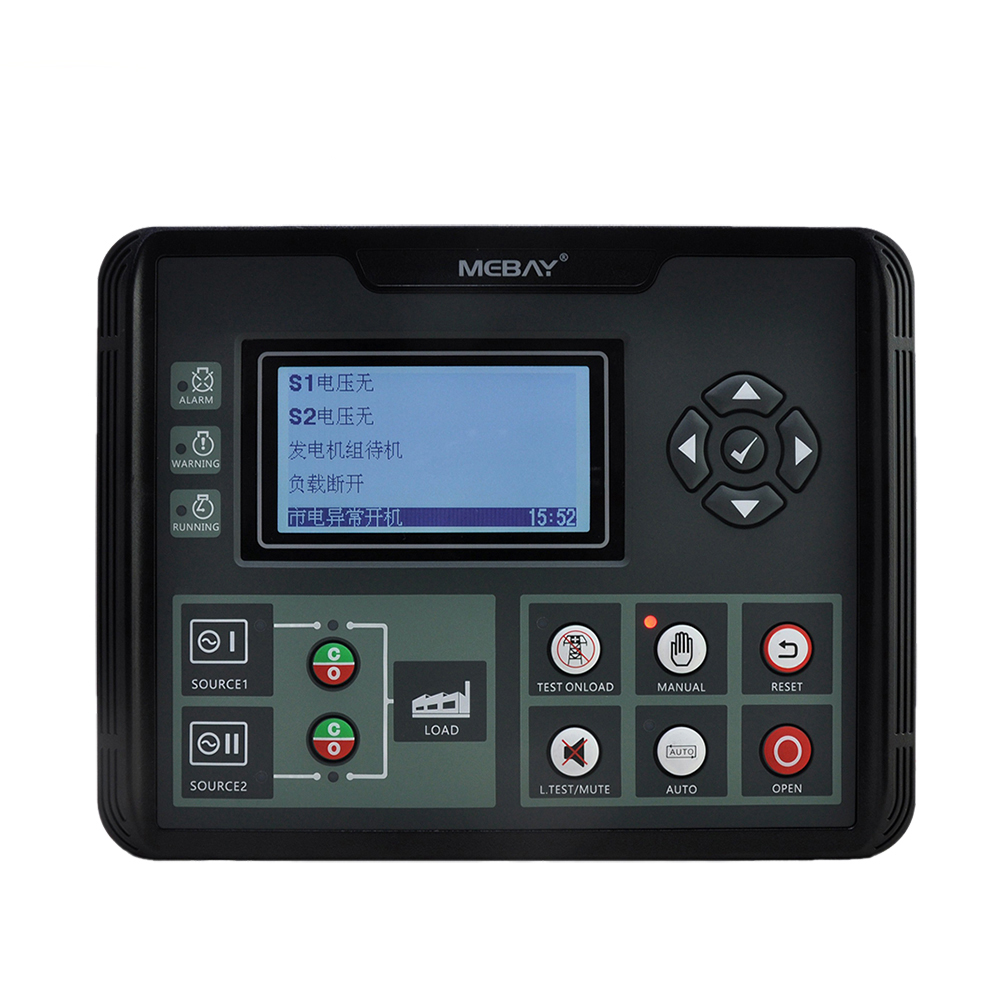

protección. Hay opciones de interfaz en chino/inglés, se pueden configurar más idiomas según la solicitud del usuario. Todos los parametros
Se puede configurar a través de los botones frontales o usar una interfaz programable mediante RS485 o USB para ajustar a través de una PC. Tiene compacto
Estructura, circuitos avanzados, cableado simple y alta confiabilidad. Puede ser ampliamente utilizado en varios tipos de sistemas de energía.

Características principales:
Hay cuatro modelos de la serie ATS520.
ATS 520: Módulo de conmutación inteligente de doble potencia.
ATS 520I: Basado en el ATS 520, agrega función de medición de potencia.
ATS 520R: Basado en ATS 520, añade puerto RS485.
ATS 520IR: Basado en ATS 520, agrega función de medición de potencia y puerto RS485.

* Microcomputadora de un solo chip de alto rendimiento y doble núcleo de 32 bits. Pantalla LCD de 3,5 pulgadas, disponible en chino/inglés, usuario
conjunto de idioma necesario.
*El tipo de sistema se puede configurar como: 'S1 Mains S2 Mains', 'S1 Mains, S2 Gen', 'S1 Gen S2
Red', 'S1 GenS2 Gen'.
*El material acrílico está adaptado para proteger la pantalla. Panel de material PC, impermeable, a prueba de aceite, resistente a los rayos UV, buena sensación de funcionamiento
y
larga vida útil.
*Puerto USB: los parámetros se pueden configurar incluso sin alimentación a través del puerto USD para monitorear
en tiempo real.
*Con el puerto de comunicación RS485, puede lograr funciones 'Tres remotas' a través de
Protocolo MODBUS.
*S1 / S2 función independiente de advertencia de sobrecorriente o alarma de disparo. *Recogida y visualización, generación, red, potencia, fase y otros.
parámetros.
*Muestra S1/S2 Energía total en kW, Energía total en KVAR, Tiempos de cierre totales.
*Para el ATS tipo energía almacenada, su relé de cierre se activará después de que la entrada PF esté activa.
*El grupo electrógeno se puede realizar una prueba manual en el sitio para lograr el funcionamiento de arranque/parada.
*El controlador ATS tiene función de recierre automático.
*Aplicable para interruptores PC de tres etapas, PC de dos etapas, CB y CC. *Aplicable para 2 líneas neutrales aisladas.
*Reloj en tiempo real (RTC); Función de registro de eventos (el registro de eventos puede registrar 14 elementos de forma circular).
*Modo Automático/Manual. En modo manual, puede forzar el cierre o la apertura del interruptor.
*Puede controlar dos generadores para que funcionen como modo Cycle Run, modo Master Run y ​​modo Balance Run.
*Adecuado para varios sistemas de CA (trifásico de 4 cables, trifásico de 3 cables, monofásico)
2 hilos y 2 fases 3 hilos).
*Función de entrada/salida, el estado se puede mostrar directamente.
*Reloj en tiempo real en el interior.
*Totalmente 8 salidas de relés, función de 6 relés configurables.
*Totalmente 6 entradas de interruptor configurables, 4 funciones de interruptor configurables. *Protección de control: Realice el cambio automático de ATS de
Grupos electrógenos, perfecta visualización de fallos y funciones de protección.

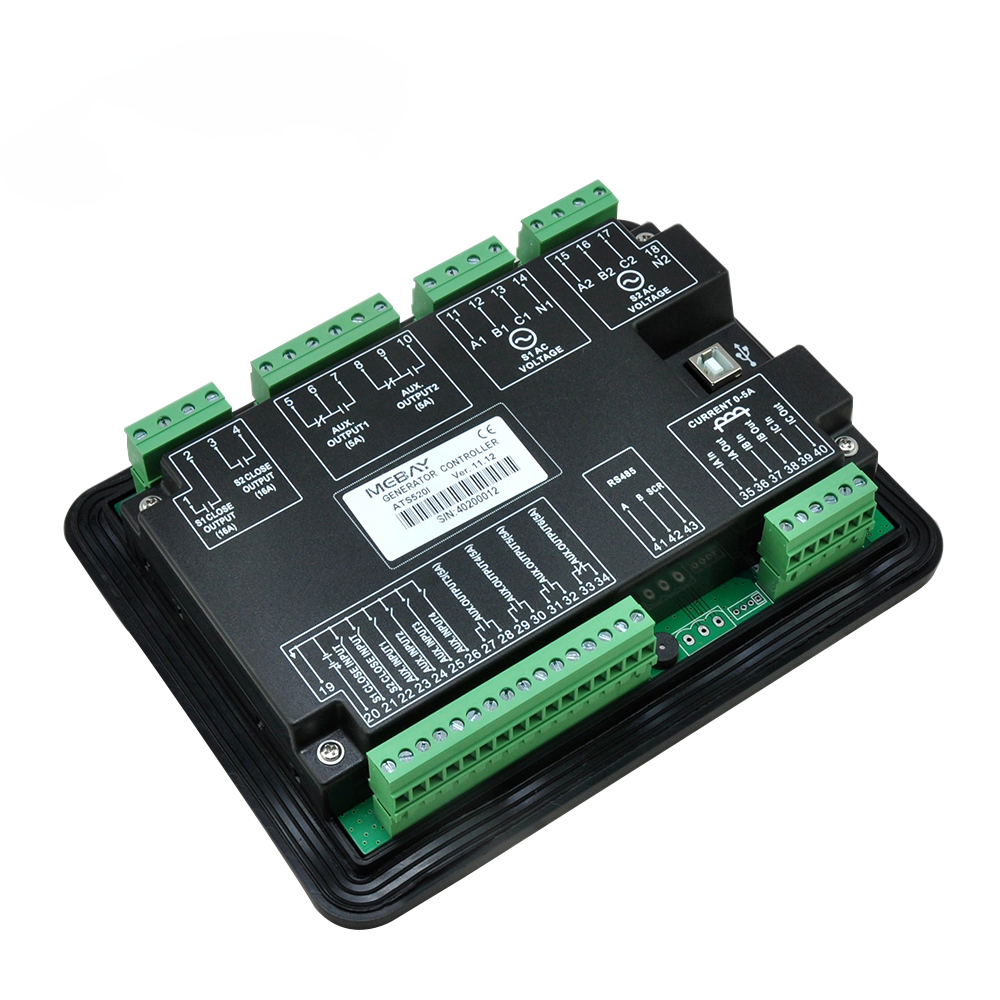

*Junta de goma estándar resistente al agua. La resistencia al agua puede alcanzar IP54. *Diseño del módulo: Todas las conexiones están adaptadas con normativa europea.
Conectores para que la instalación, conexión, reparación y reemplazo puedan ser más fáciles.
