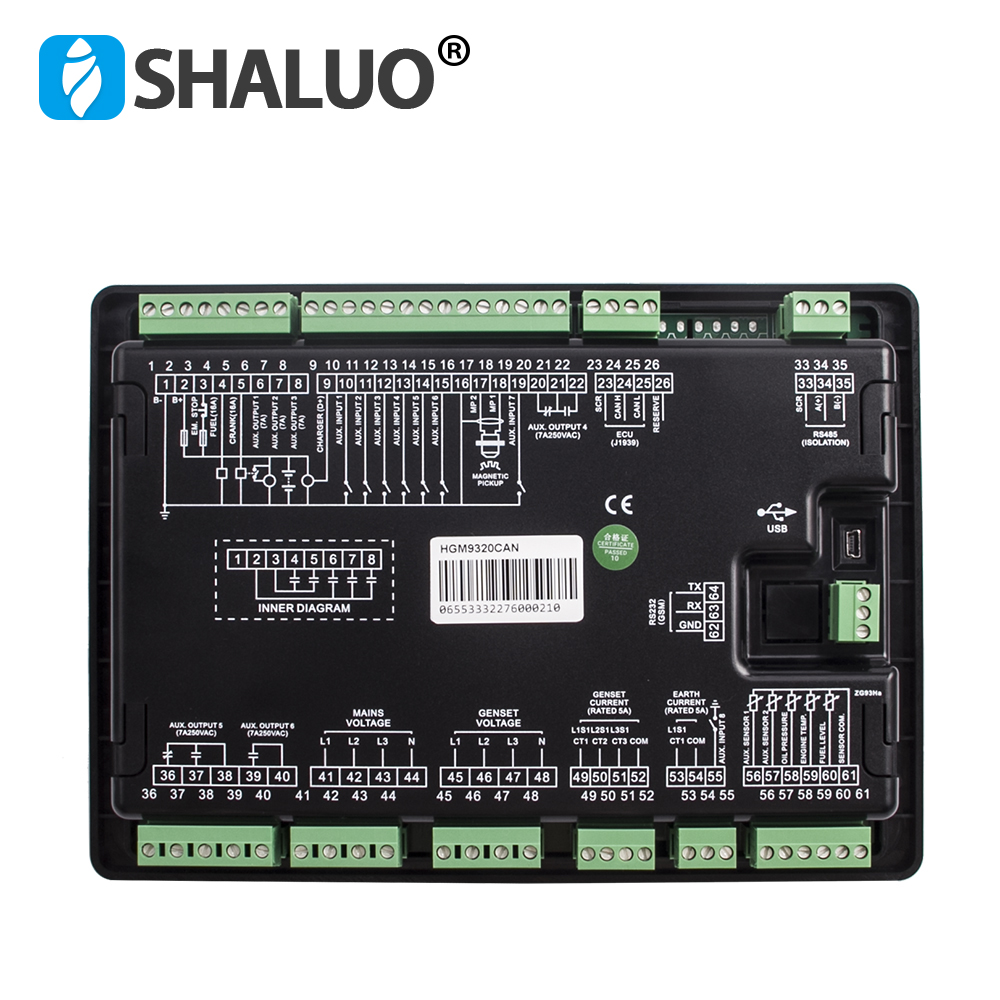

Generador diésel Genset Panel de control Módulo de arranque automático HGM 9320CAN

Los controladores de grupo electrógeno de la serie HGM93XX MPU(CAN) se utilizan para la automatización de grupos electrógenos y el sistema de control de monitor de una sola unidad para lograr
Arranque/parada automática, medición de datos, protección de alarma y 'tres remotos' (control remoto, medición remota y control remoto
comunicación). El controlador adopta una gran pantalla de cristal líquido (LCD) y chino, inglés u otros idiomas seleccionables.
Interfaz con operación fácil y confiable.
Los controladores de grupo electrógeno de la serie HGM93XX MPU(CAN) adoptan tecnología de microprocesador de 32 bits con medición de parámetros de precisión, fijos
Ajuste de valor, configuración de tiempo y ajuste de umbral, etc. La mayoría de los parámetros se pueden configurar usando el panel frontal y todos
Los parámetros se pueden configurar usando una PC (a través del puerto USB) y se pueden ajustar y monitorear con la ayuda del puerto RS485. Puede ser ampliamente
Se utiliza en varios sistemas de control automático de grupos electrógenos con estructura compacta, conexiones simples y alta confiabilidad.

Rendimiento y características
HGM9310 MPU(CAN), utilizado para sistemas de automatización individuales, el arranque/parada automáticos de la unidad se realiza con la ayuda de una señal remota.
HGM9320 MPU(CAN), tiene todas las funciones de HGM9310 MPU(CAN), así como la función de fallo automático de red (AMF), particularmente bien
Adecuado para sistemas de automatización individuales que incluyen red y generador.

Características clave
1. Con SCM de 32 bits basado en ARM, hardware altamente integrado y nuevo nivel de confiabilidad.

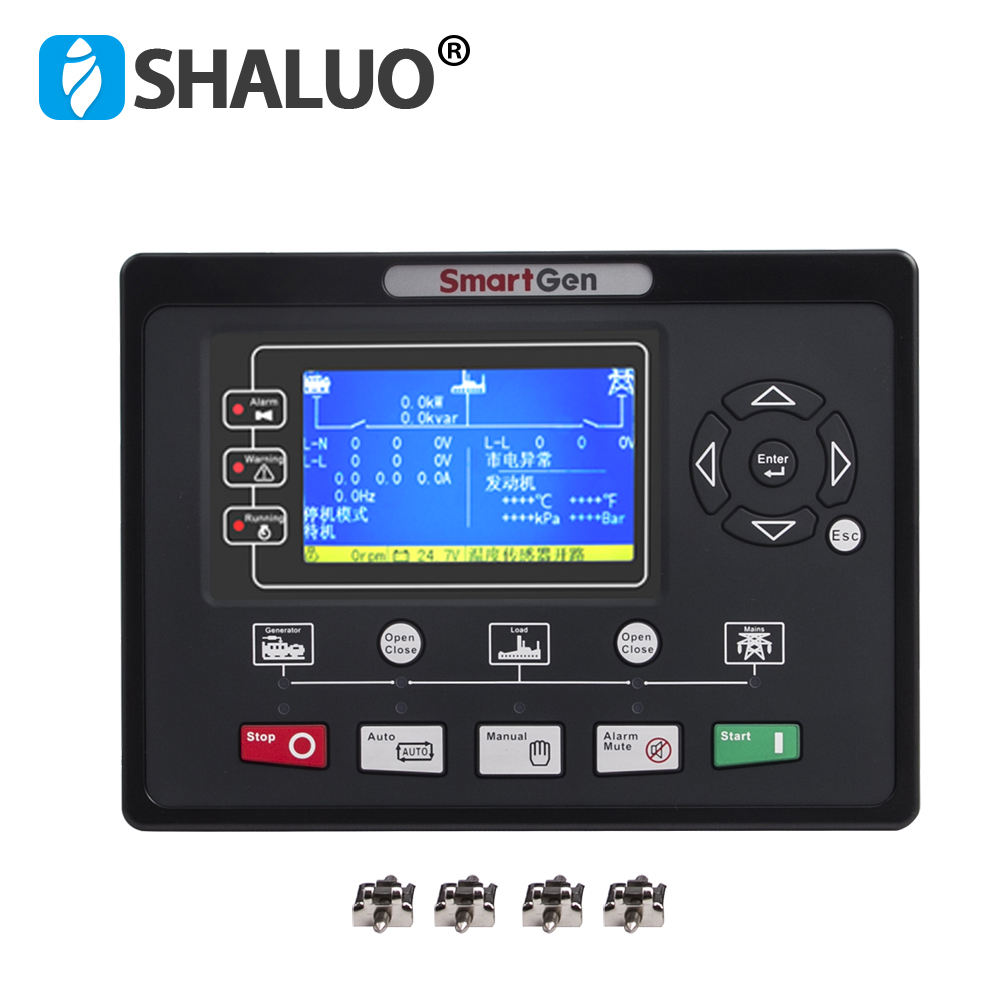

2. LCD TFT de 480x272 con retroiluminación, interfaz multilingüe (incluido inglés, chino u otros idiomas) que se puede elegir en
el sitio, lo que hace que la puesta en marcha sea cómoda para el personal de la fábrica;

3. Resistencia al desgaste y a los rayones de la pantalla LCD mejorada gracias al acrílico duro de la pantalla;

4. Panel de silicona y pulsadores para un mejor funcionamiento en ambientes de alta temperatura;

5. Puerto de comunicación RS485 que permite control remoto, medición remota, comunicación remota mediante protocolo ModBus (RS485
se necesita un puerto de comunicación);

6. Equipado con función SMS (Servicio de mensajes cortos). Cuando el grupo electrógeno da alarma, el controlador puede enviar mensajes cortos vía SMS
automáticamente al máximo. 5 números de teléfono. Además, el estado del generador se puede controlar y comprobar mediante SMS (el puerto GSM es
necesario);

7. Equipado con puerto CANBUS y puede comunicarse con el grupo electrógeno J1939. No sólo puede monitorear los datos de uso frecuente (como
Temperatura del agua, presión del aceite, velocidad, consumo de combustible, etc.) de la máquina ECU, pero también controla el arranque, la parada y la elevación.
Velocidad y caída de velocidad a través del puerto CANBUS (se necesita el puerto CAN BUS).

8. Adecuado para sistemas trifásicos de 4 hilos, trifásicos de 3 hilos, monofásicos de 2 hilos y bifásicos de 3 hilos con voltaje de 120/240 V y
frecuencia 50/60Hz;

9. Recopila y muestra voltaje trifásico, corriente, parámetro de potencia y frecuencia del generador o red eléctrica.

10. Para la red eléctrica, el controlador tiene voltaje excesivo y bajo, frecuencia excesiva y baja, pérdida de fase y detección incorrecta de secuencia de fase.
funciones; Para el generador, el controlador tiene sobre y bajo voltaje, sobre y bajo frecuencia, pérdida de fase, secuencia de fases
potencia incorrecta, excesiva e inversa, sobre funciones actuales;

11. 3 sensores analógicos fijos (temperatura, presión de aceite y nivel de combustible);

12. Se pueden configurar 2 sensores flexibles como sensor de temperatura, sensor de presión de aceite o sensor de nivel;

13. Medición de precisión y visualización de parámetros sobre el motor,

14. Protección: arranque/parada automática del grupo electrógeno, control ATS (Interruptor de transferencia automática) con indicación de falla perfecta y
función de protección;

15. Todos los puertos de salida tienen salida de relé;

16. Configuración de parámetros: los parámetros se pueden modificar y almacenar en la memoria FLASH interna y no se pueden perder incluso en caso de energía.
corte; la mayoría de ellos se pueden ajustar usando el panel frontal del controlador y todos ellos se pueden modificar usando una PC a través de USB o
Puertos RS485.

17. Se pueden usar directamente más tipos de curvas de temperatura, presión de aceite y nivel de combustible y los usuarios pueden definir las curvas del sensor mediante
ellos mismos;

18. Las múltiples condiciones de desconexión del cigüeñal (frecuencia del generador, sensor de velocidad, presión de aceite) son opcionales;

19. Amplio rango de fuente de alimentación CC (8 ~ 35) V, adecuado para diferentes entornos de voltaje de la batería de arranque;

20. Registro de eventos, reloj en tiempo real, generador de arranque y parada programados (se puede configurar como grupo electrógeno de arranque una vez al día/semana/mes, ya sea con
cargar o no);

21. La función PLC (control lógico programable) permite que una función específica pueda ser definida por el usuario.

22. El fondo de pantalla de inicio de sesión y el tiempo de visualización están definidos por el usuario.

23. Puede usarse en unidades de bombeo y como instrumento indicador (la indicación y la alarma están habilitadas únicamente, el relé está inhibido);

24. Con función de mantenimiento. Se pueden configurar acciones (advertencia o apagado) cuando finalice el tiempo de mantenimiento;

25. Todos los parámetros utilizan ajuste digital, en lugar de modulación analógica convencional con potenciómetro normal, más confiabilidad
y estabilidad;

26. Nivel de seguridad a prueba de agua IP55 debido al sello de goma instalado entre el gabinete del controlador y el panel frontal;

27. Los clips de fijación metálicos permiten un funcionamiento perfecto en ambientes de alta temperatura;

28. Diseño modular, carcasa de plástico ABS autoextinguible, terminales de conexión enchufables y forma de instalación integrada;
estructura compacta de fácil montaje;

29. Tiempo de funcionamiento total acumulativo y energía eléctrica total de A y B. Los usuarios pueden restablecerlo a 0 y volver a acumular el valor que
Facilite a los usuarios contar el valor total según sus deseos.
