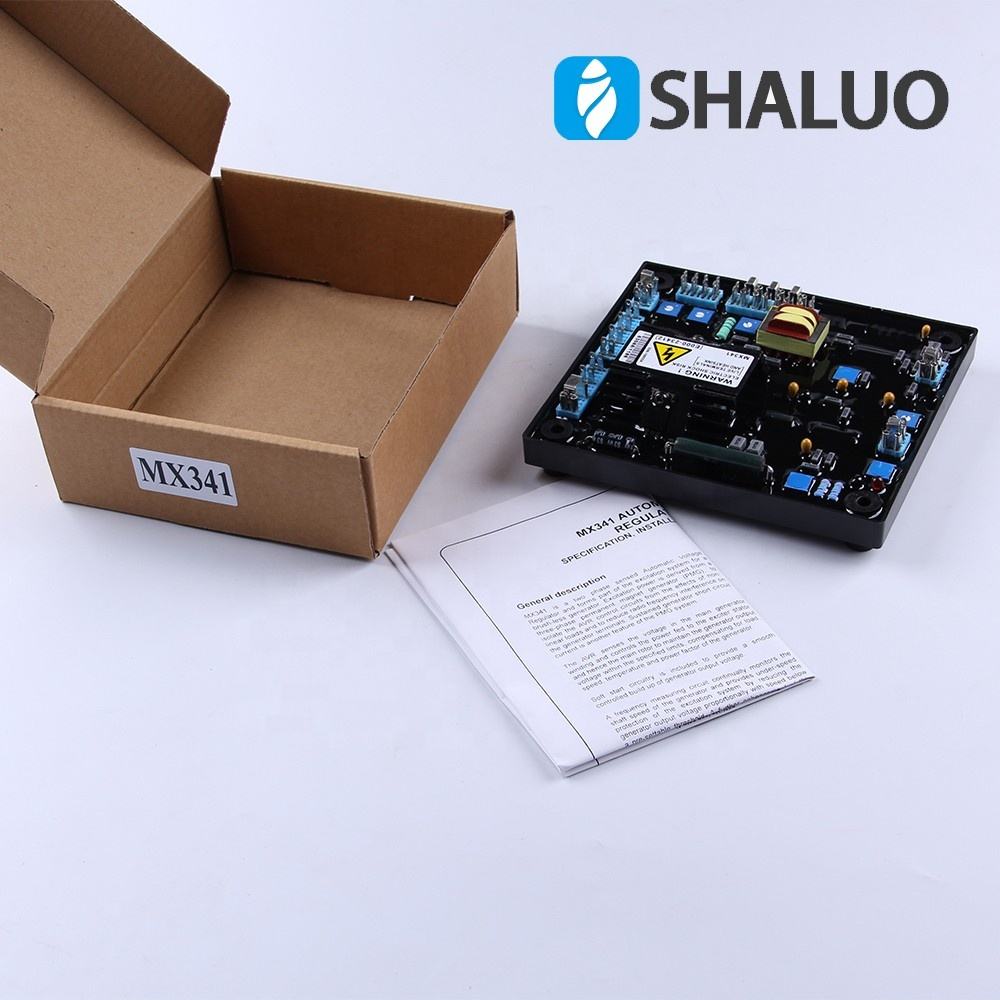

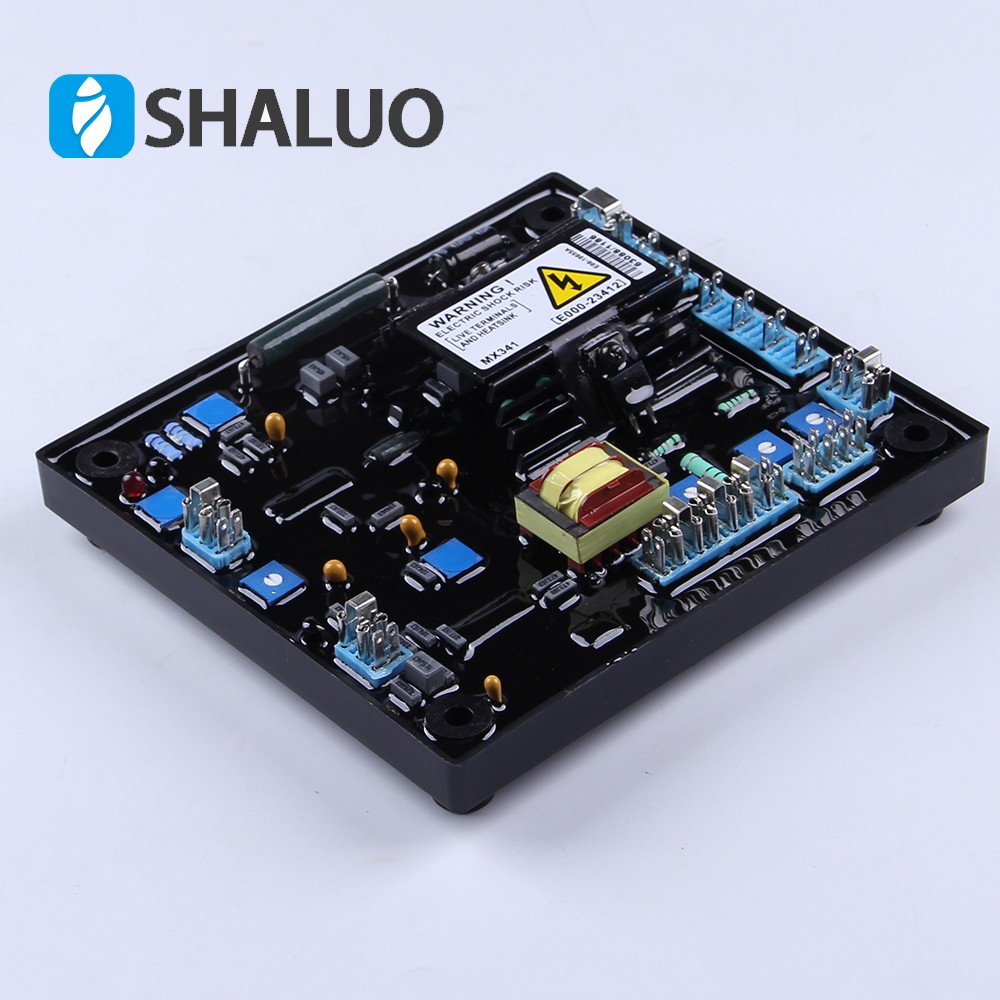

Piezas del generador eléctrico MX341 ac regulador de voltaje automático de imán permanente avr

Generador avr 300kw MX341 ac regulador de voltaje automático PMG

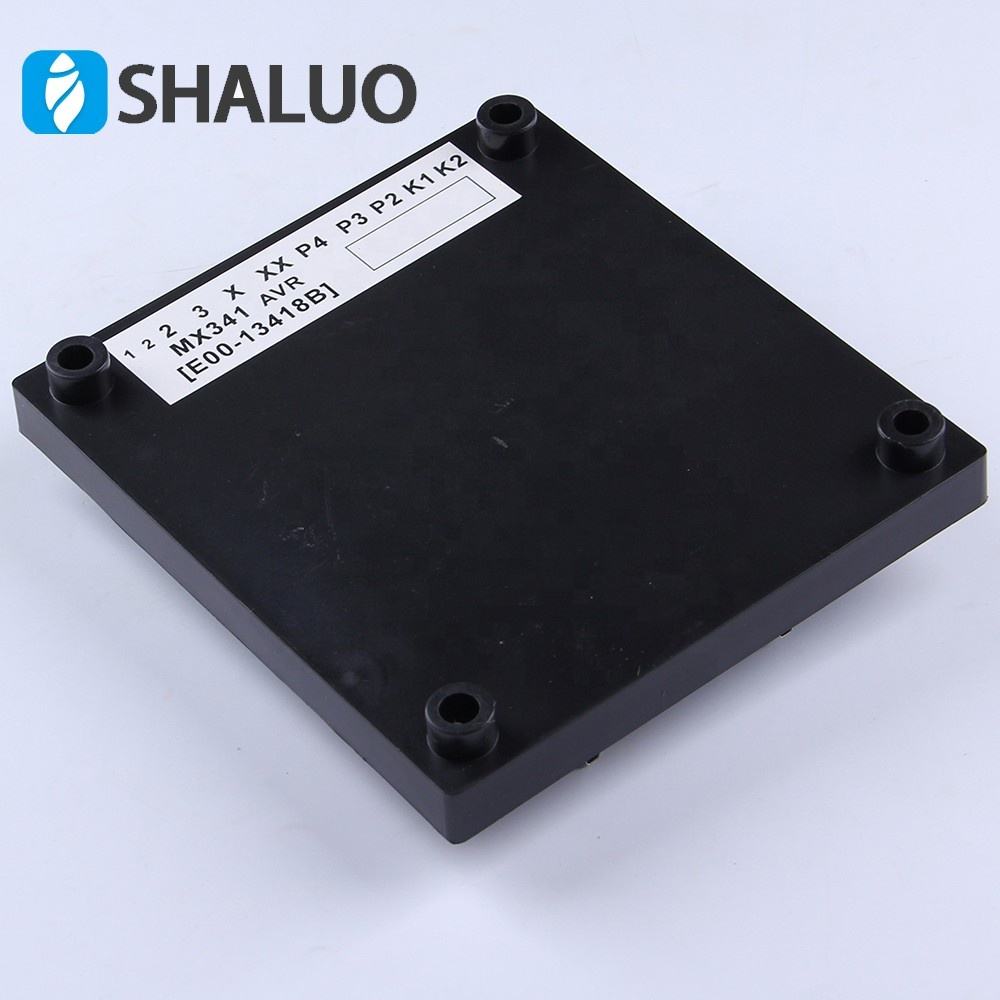

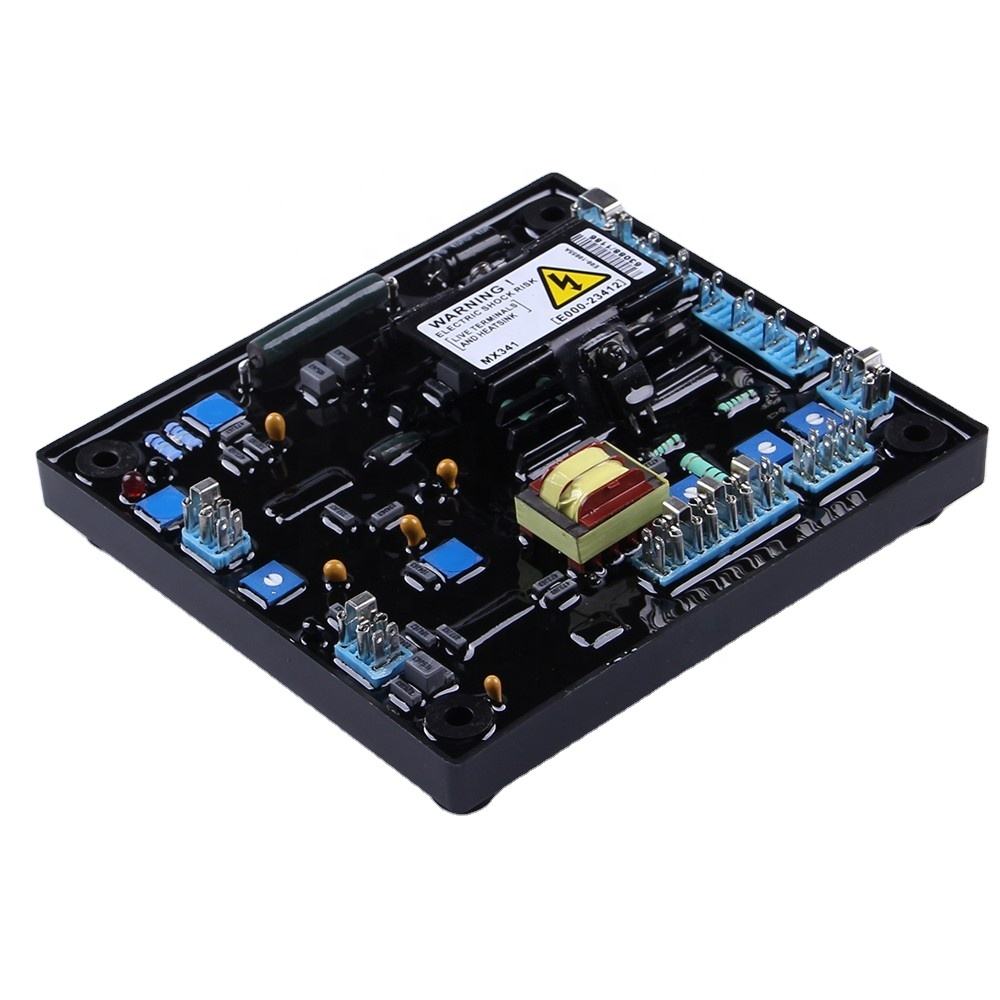

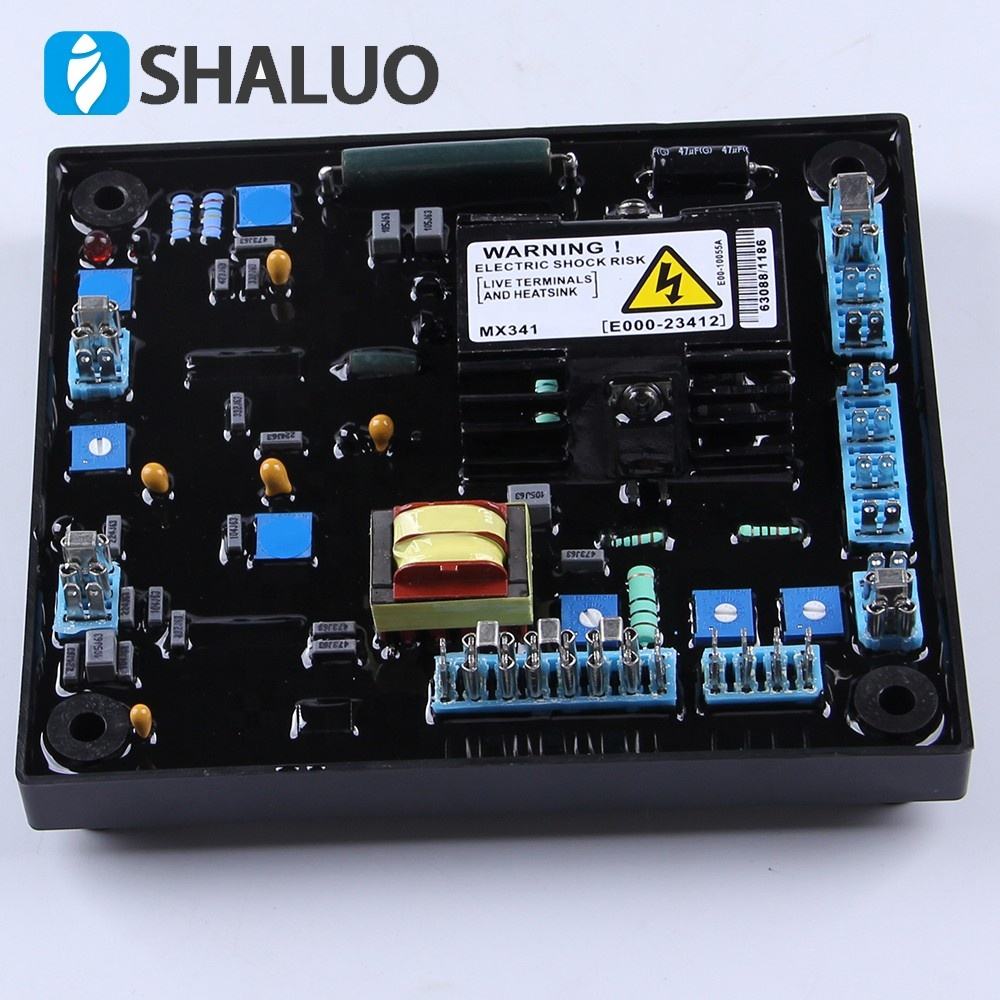

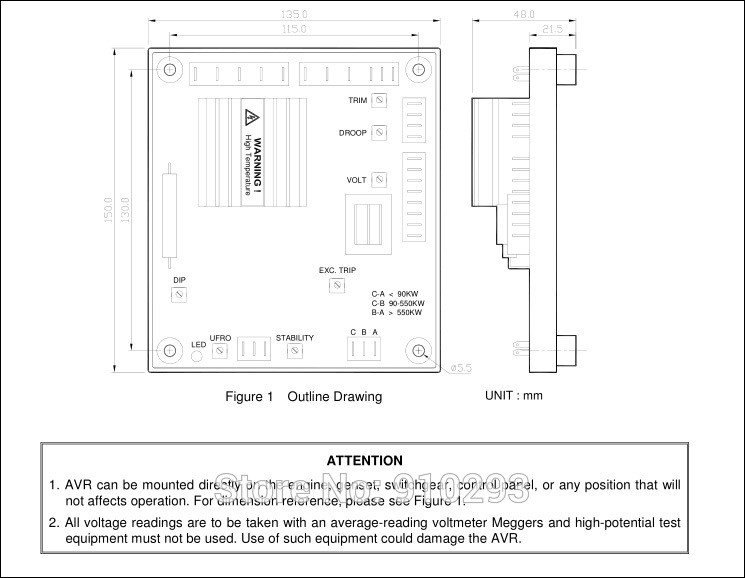

El regulador de voltaje tipo generador de imán permanente MX341 es un reemplazo compatible para NS MX341 y Onan 305-0846.

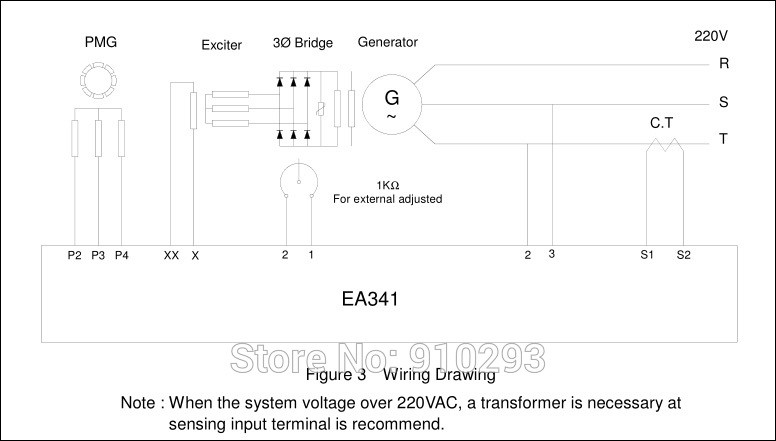

MX341 es un regulador de voltaje automático con detección bifásica y forma parte del sistema de excitación para un generador sin escobillas. La potencia de excitación se deriva de un generador de imán permanente (PMG) trifásico, para aislar los circuitos de control AVR de los efectos de cargas no lineales y para reduzca la interferencia de radiofrecuencia en los terminales del generador. La corriente sostenida de cortocircuito del generador es otra característica del sistema PMG.

El AVR detecta el voltaje en el devanado del generador principal y controla la excitación para mantener el voltaje de salida del generador con los límites especificados, compensando la carga, la velocidad, la temperatura y el factor de potencia del generador. La detección RMS de tres fases se emplea para una regulación de voltaje superior.

Se incluye un circuito de arranque suave ajustable para proporcionar una acumulación suave y controlada del voltaje de salida del generador.

Regulación de voltaje < ±1%

Entrada de energía PMG trifásica

Para uso en operación paralela

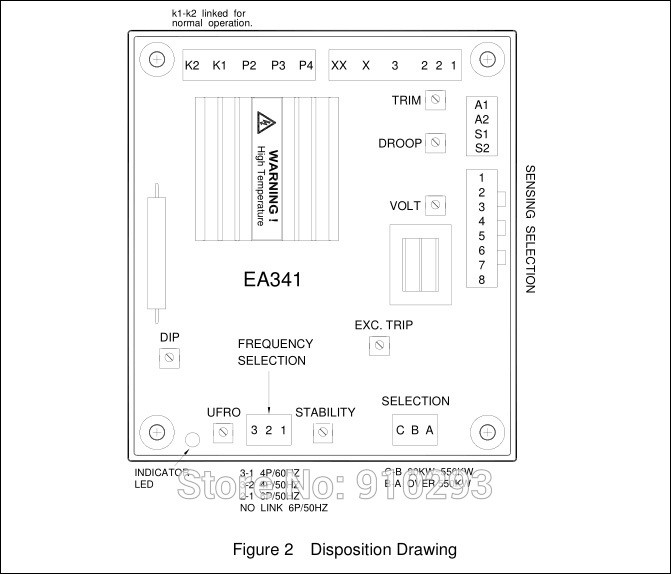

Funciones EXC TRIP, DIP, TRIM y DROOP ajustables

Rampa de voltaje de arranque suave

Protección contra caída de baja frecuencia

Indicadores LED UFRO y de sobreexcitación

Entrada de detección

Voltaje: 190-264VAC, 1 fase 2 cables

Frecuencia: 50-60 Hz nominal

Entrada de energía (PMG)

Voltaje: 170-220 VCA, trifásico, 3 cables.

Corriente: continua 3A/fase

Frecuencia: 100-200 Hz nominales

Producción

Voltaje: máx. 120 VCC

Corriente: continua 2,7 ADC, intermitente 6 A durante 10 segundos.

Resistencia: 15? mínimo

Regulación:+/-1% RMS con 4% de gobierno del motor

Acumulación de voltaje: voltaje residual en el terminal avr? 5VAC

Ajuste de voltaje externo: +/-10% con recortador de 1k ohmios y 1 vatio

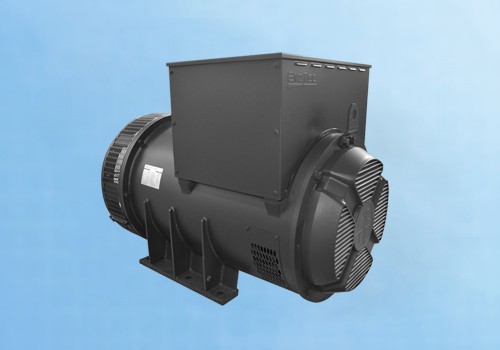

El AVR se utiliza para el siguiente grupo electrógeno magnético.
