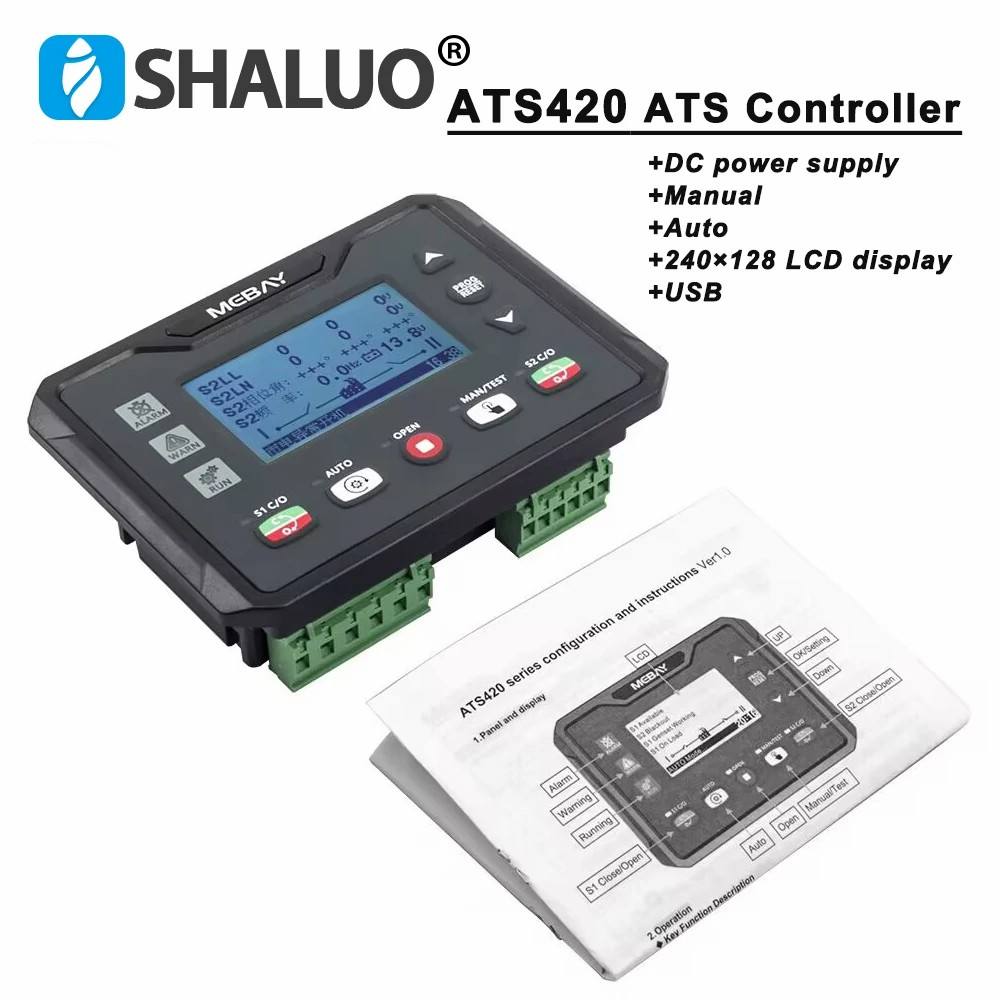

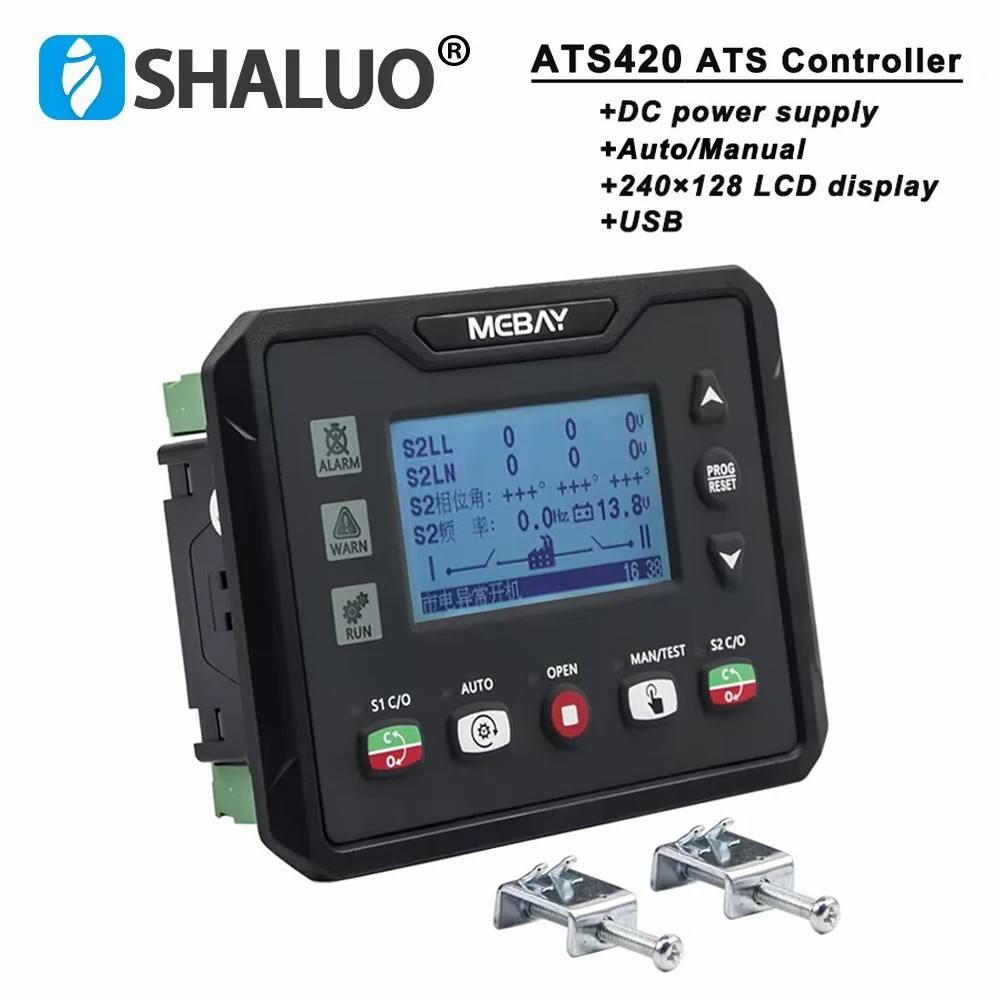

ATS420 ATS420R Mebay generador ATS controlador de interruptor de alimentación doble módulo de Control LCD Panel programable inteligente fuente de CC

Resumen:
El controlador es un controlador ATS de conmutación de doble potencia, doble potencia inteligente
Módulo de interruptor con medición automática programable, control automático y
Funciones de pantalla LCD. La medición y el control automáticos pueden reducir errores
operación. Es una opción ideal para ATS.

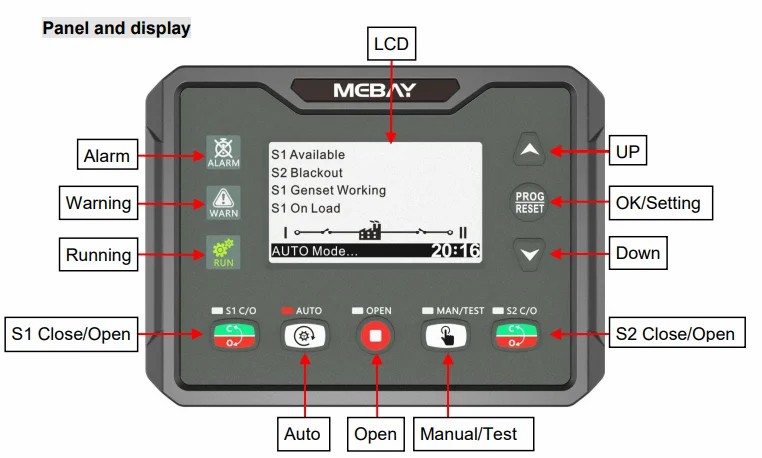

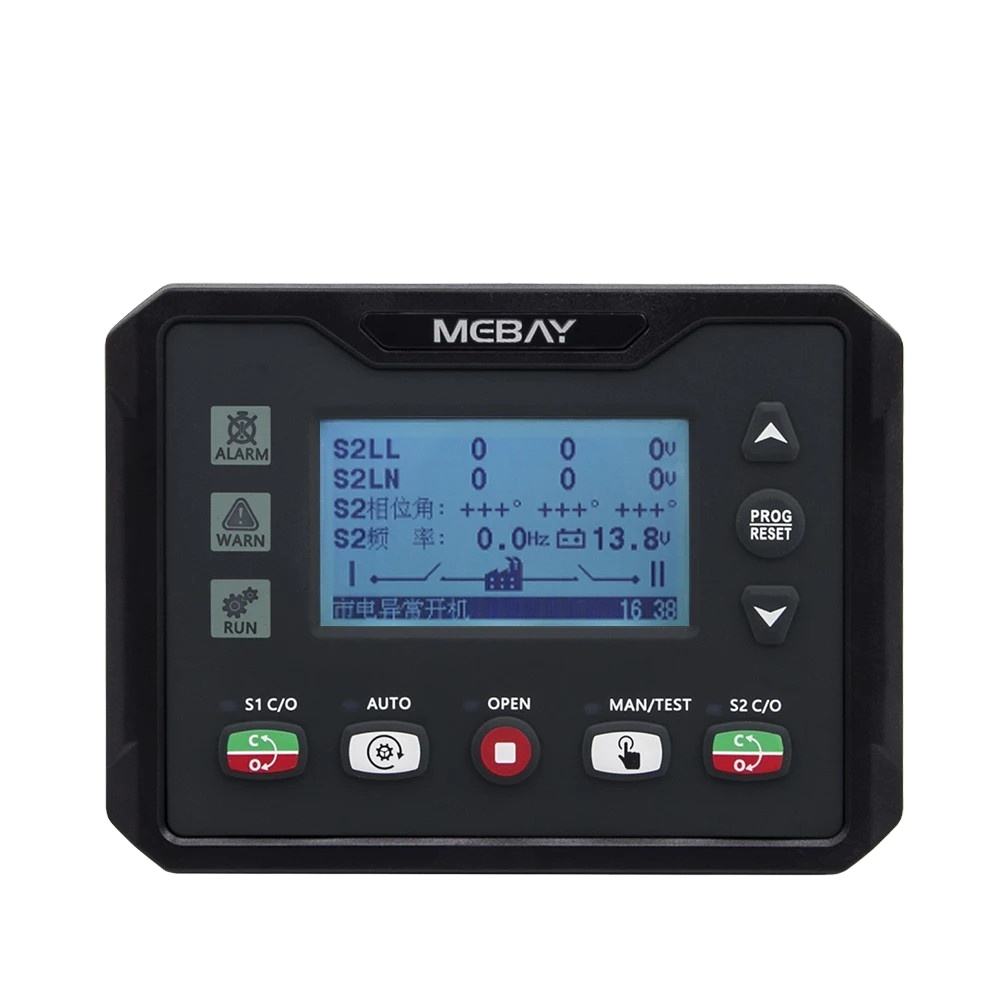

La pantalla LCD de 2,8 pulgadas con un nuevo diseño de interfaz de usuario está adaptada en este
El controlador puede mostrar parámetros relacionados directamente. La pantalla LCD puede mostrar
varias fallas al mismo tiempo. Una vez que el generador no funciona normalmente, puede
lograr efectivamente la protección.
Hay opciones de interfaz en chino/inglés, se pueden configurar más idiomas
según la petición del usuario. Todos los parámetros se pueden configurar a través del frontal.
Botones frontales o utilice la interfaz programable mediante RS485 o USB para ajustar a través de PC. tiene
Estructura compacta, circuitos avanzados, cableado simple y alta confiabilidad, puede ser
ampliamente utilizado en varios tipos de sistemas de energía.
Características principales
:
Hay dos modelos de la serie ATS 420.
ATS 420: Módulo de conmutación inteligente de doble potencia.
ATS 420 R: Basado en el ATS 420, añade puerto RS485.
Microcomputadora de un solo chip de alto rendimiento y doble núcleo de 32 bits.
Pantalla LCD de 2,8 pulgadas, disponible en chino/inglés, configuración de idioma del usuario
si es necesario.
El tipo de sistema se puede configurar como: 'S1 Mains S2 Mains', 'S1 Mains, S2 Gen', 'S1 Gen S2
Red', 'S1 GenS2 Gen'.
El material acrílico está adaptado para proteger la pantalla.
Panel de material PC, impermeable, a prueba de aceite, resistente a los rayos UV, buena sensación de funcionamiento y
larga vida útil.
Puerto USB: los parámetros se pueden configurar incluso sin alimentación a través del puerto USD para monitorear
en tiempo real.
Con el puerto de comunicación RS485, puede lograr funciones 'Tres remotas' a través de
Protocolo MODBUS.
Recogida y visualización, gen, red, potencia, fase y otros parámetros.
Aplicable para interruptores PC de tres etapas, PC de dos etapas, CB y CC.

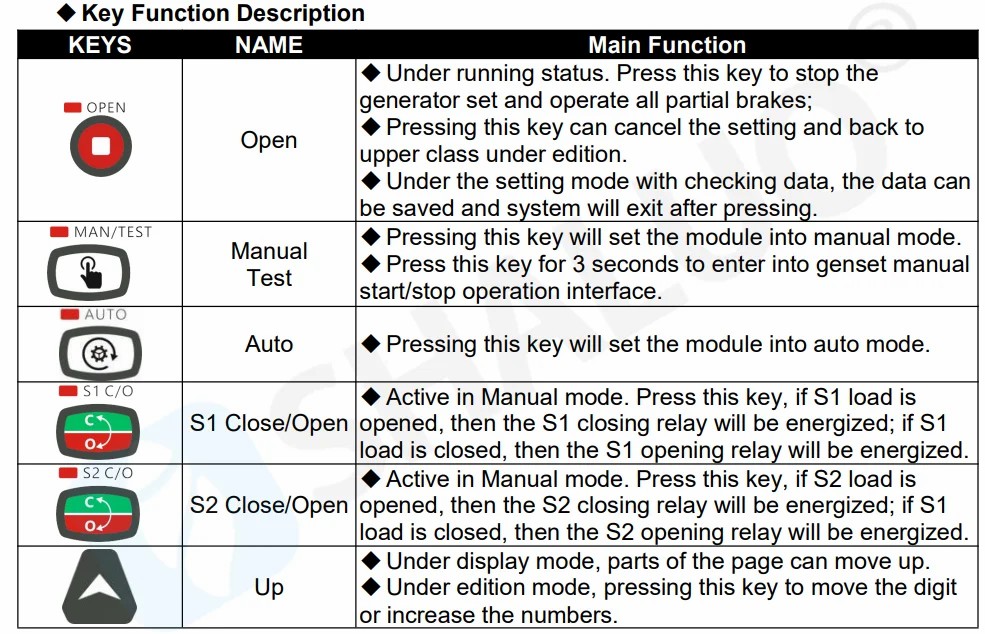

Modo Automático/Manual. En modo manual, puede forzar el cierre o la apertura del interruptor.
Puede controlar dos generadores para que funcionen en modo Cycle Run, modo Master Run y
Modo de ejecución de equilibrio. Adecuado para varios sistemas de CA (trifásico de 4 cables, trifásico de 3 cables, monofásico
2 hilos y 2 fases 3 hilos).
Función de entrada/salida, el estado se puede mostrar directamente.
Reloj en tiempo real en el interior.
Totalmente 5 salidas de relés, 3 funciones de relés configurables.
Totalmente 4 entradas de interruptor configurables, 2 funciones de interruptor configurables.
Protección de control: Realice la conmutación ATS automática de grupos electrógenos, perfecta
Funciones de visualización de fallos y protección.
Junta de goma estándar resistente al agua. La impermeabilidad puede alcanzar IP54.

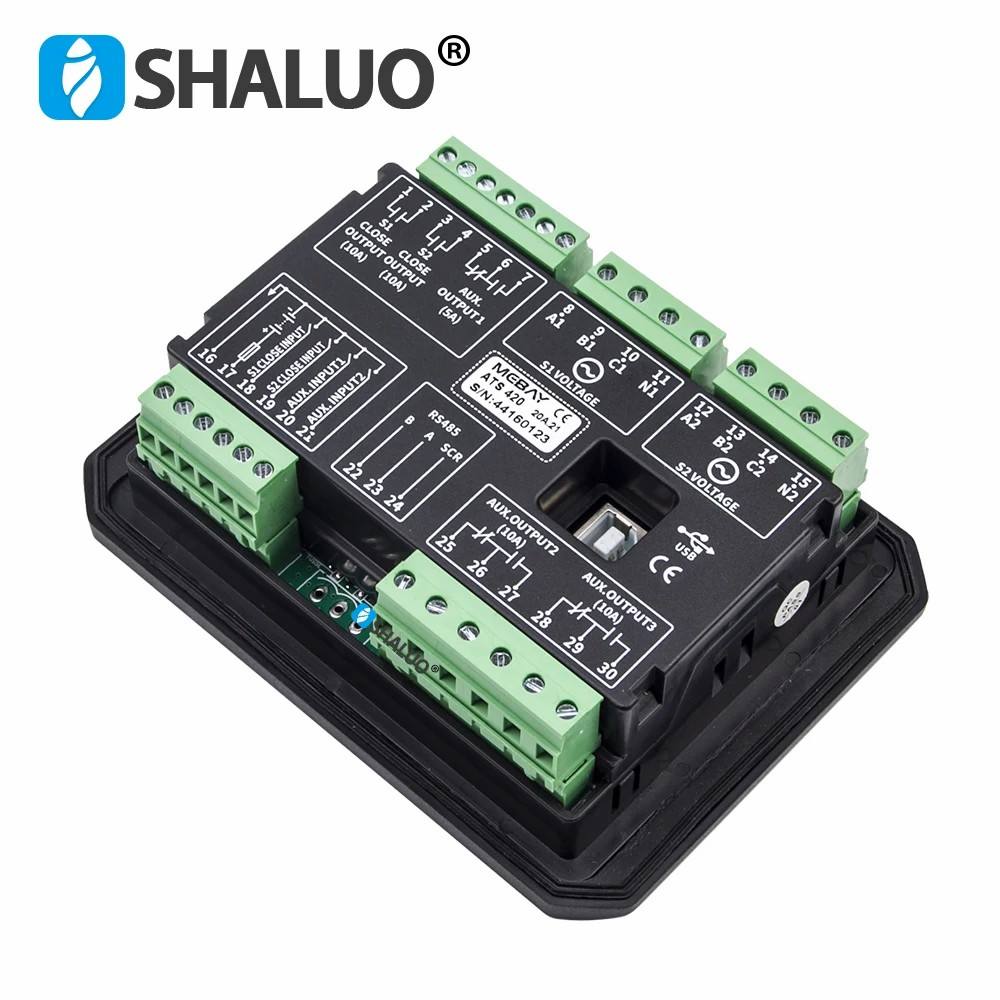

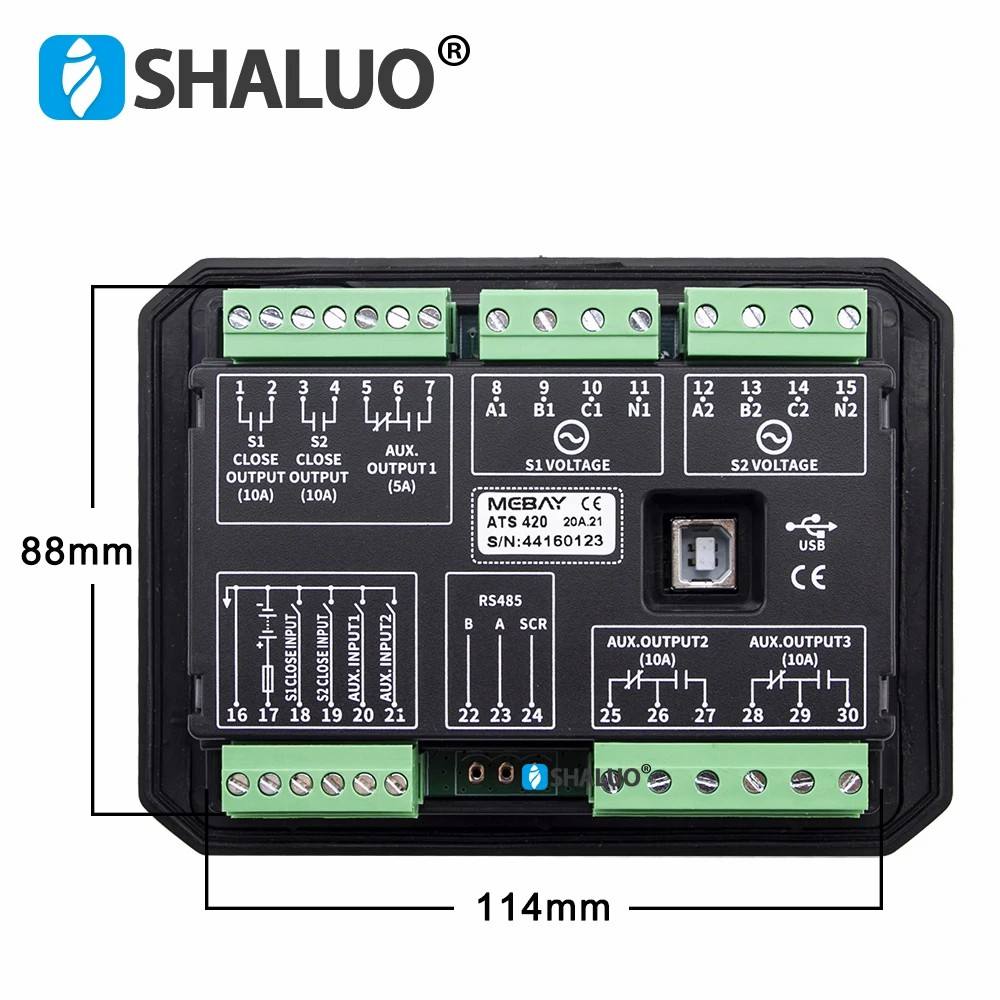

Diseño del módulo: Todas las conexiones están adaptadas con conectores europeos para que
La instalación, conexión, reparación y reemplazo pueden ser más fáciles.
Visualización de parámetros
 Estado de tensión S1/S2
 Frecuencia S1/S2
 Estado actual en tiempo real
 Estado del interruptor S1/S2
 Tensión de fase S1/S2
 Estado de trabajo S1/S2
 Estado de entrada/salida
 Tiempo total de encendido
 Número de alarma y cuenta
 Tipo de alarma (alarma de advertencia, alarma de fallo)
 Evento de alarma
 Número de entradas y salidas
 Estado de entrada, entrada de cierre S1/S2, 1~2 son puertos configurables
 Estado de salida, salida de cierre S1/S2, 1~3 son puertos configurables
 Reloj en tiempo real
 Actual
