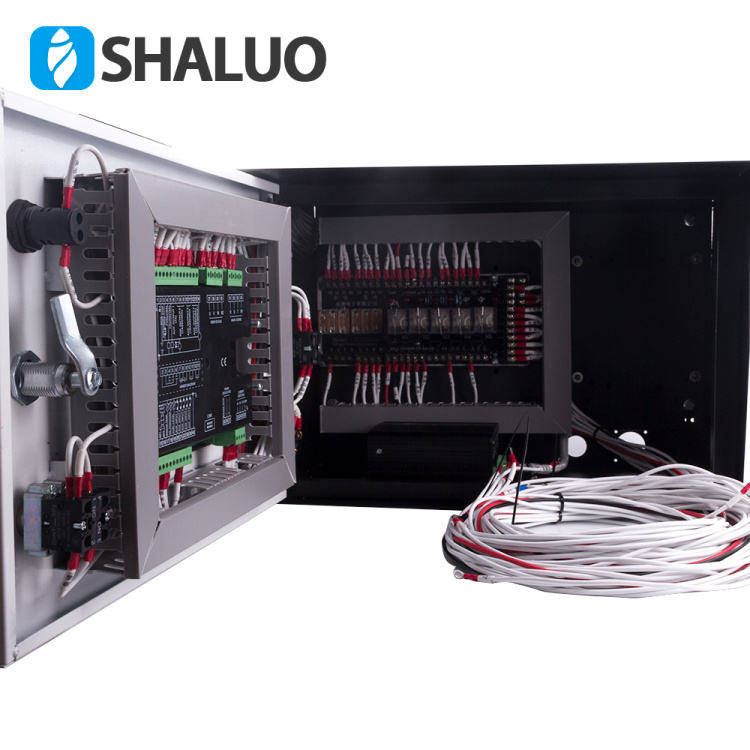

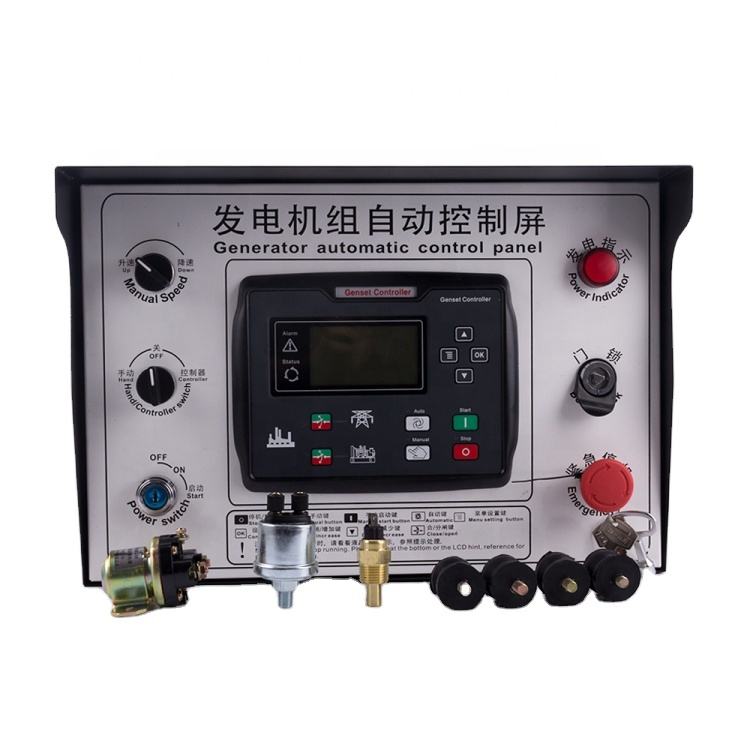

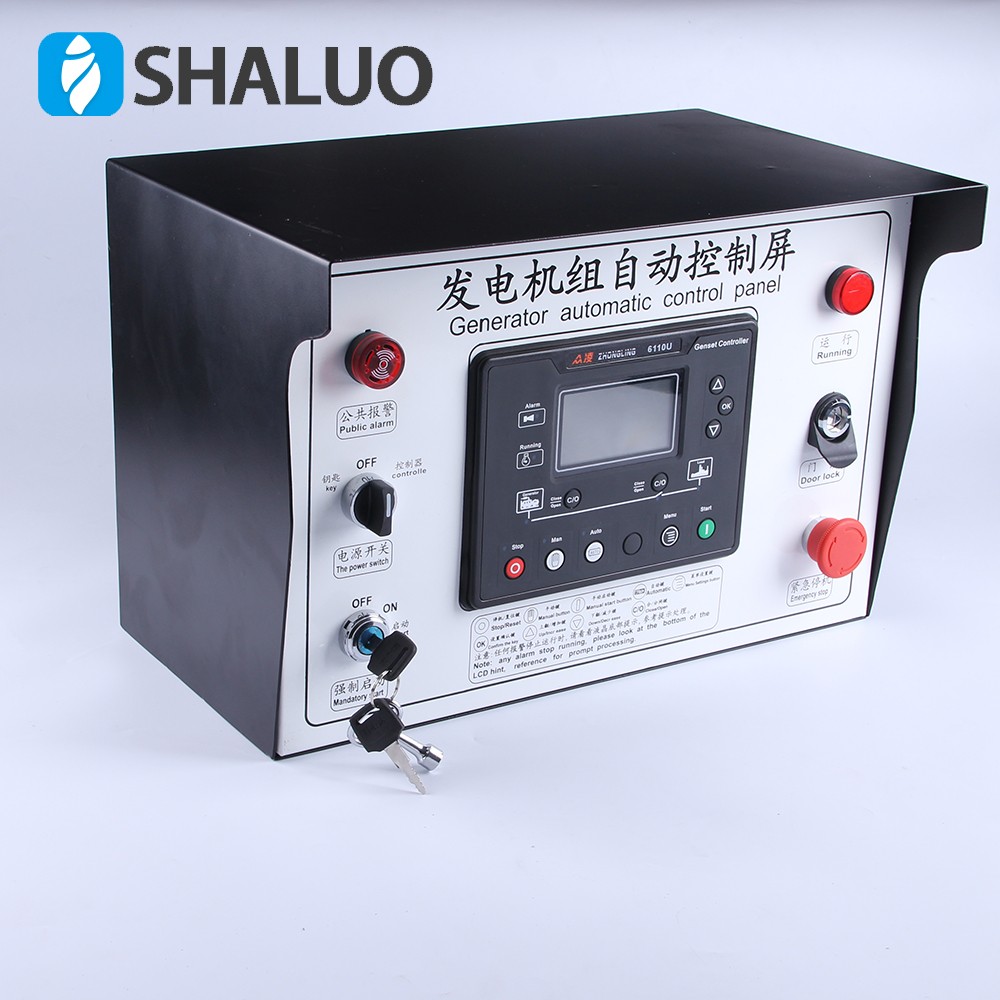

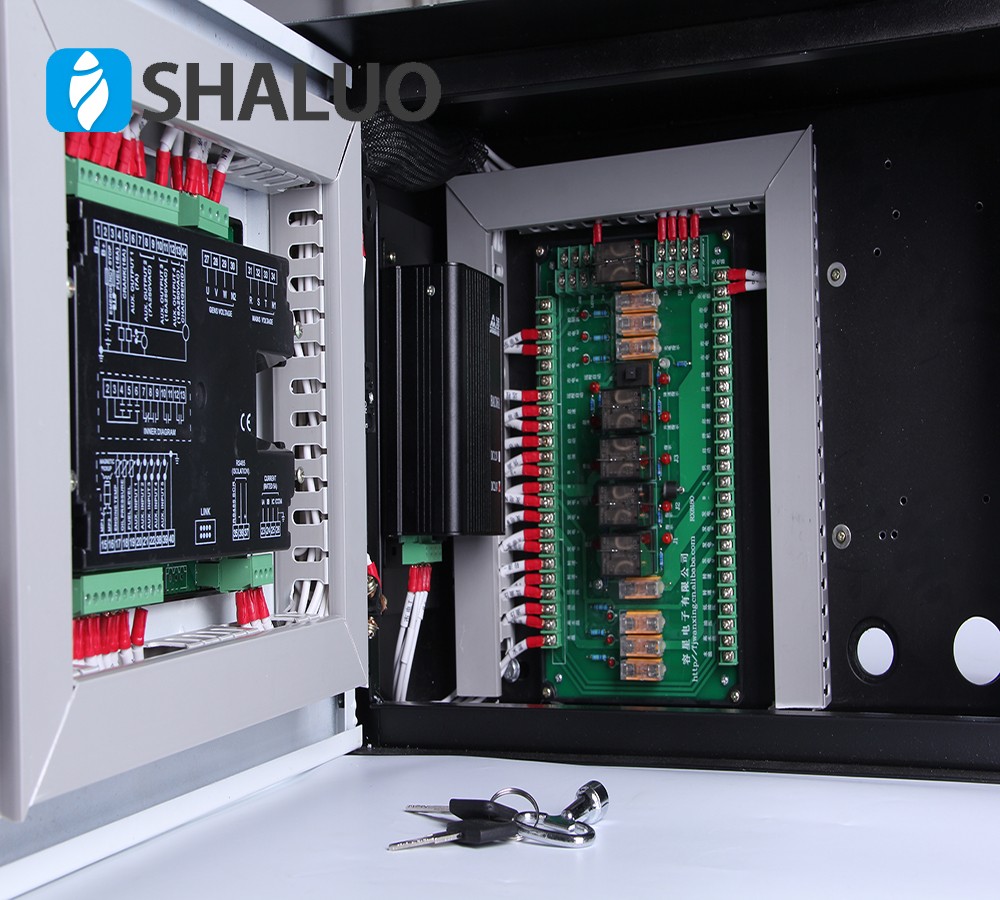

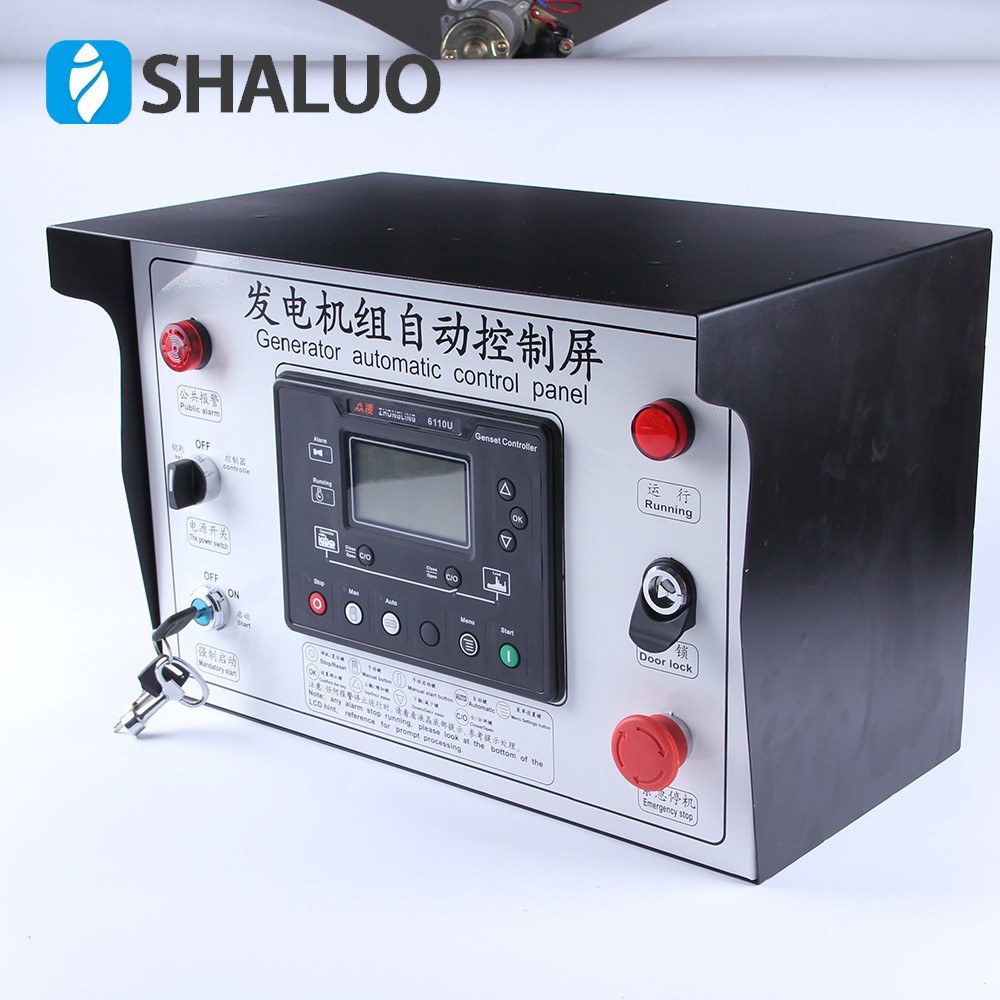

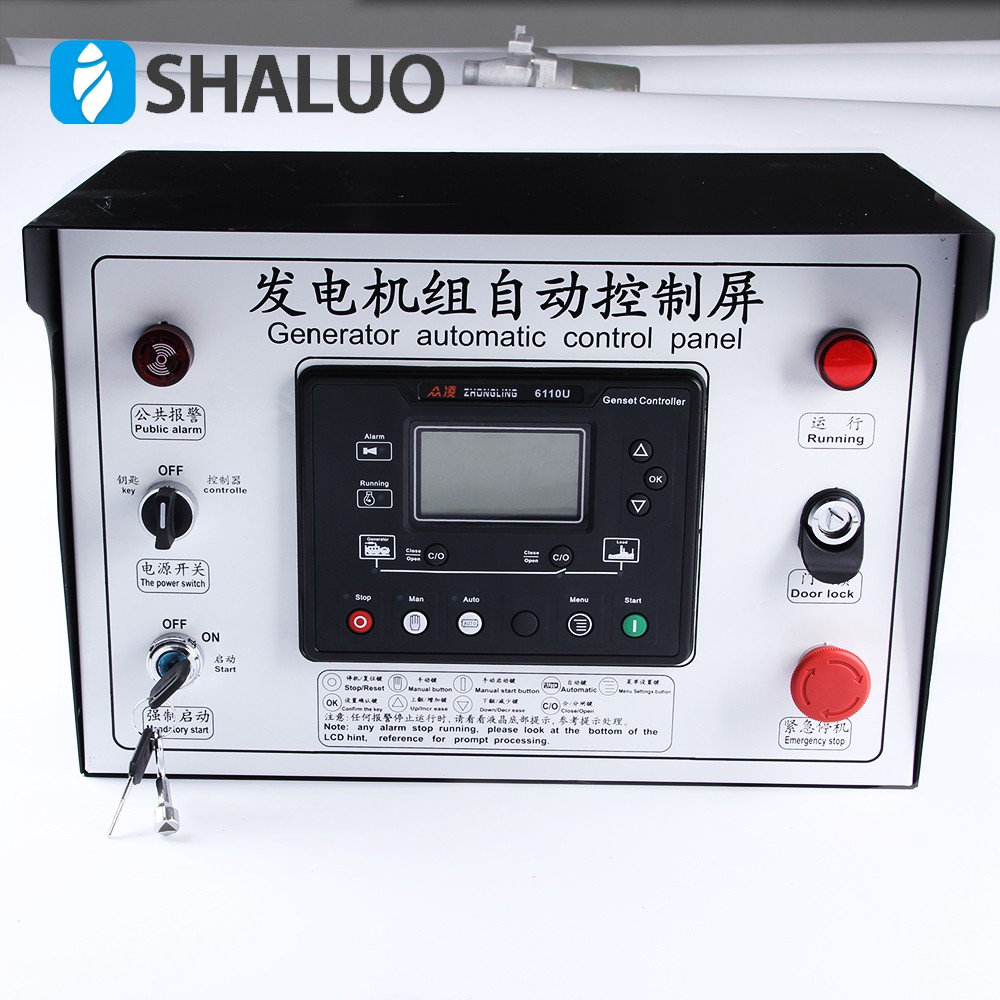

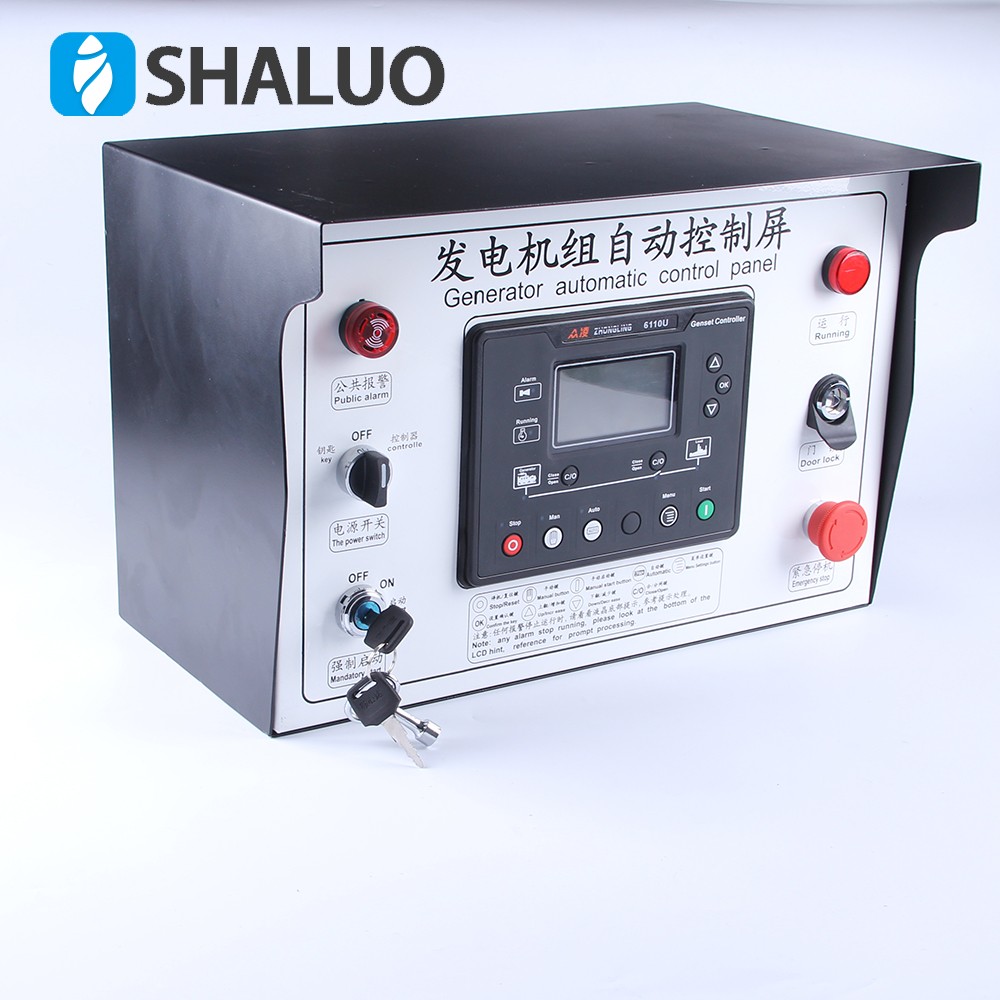

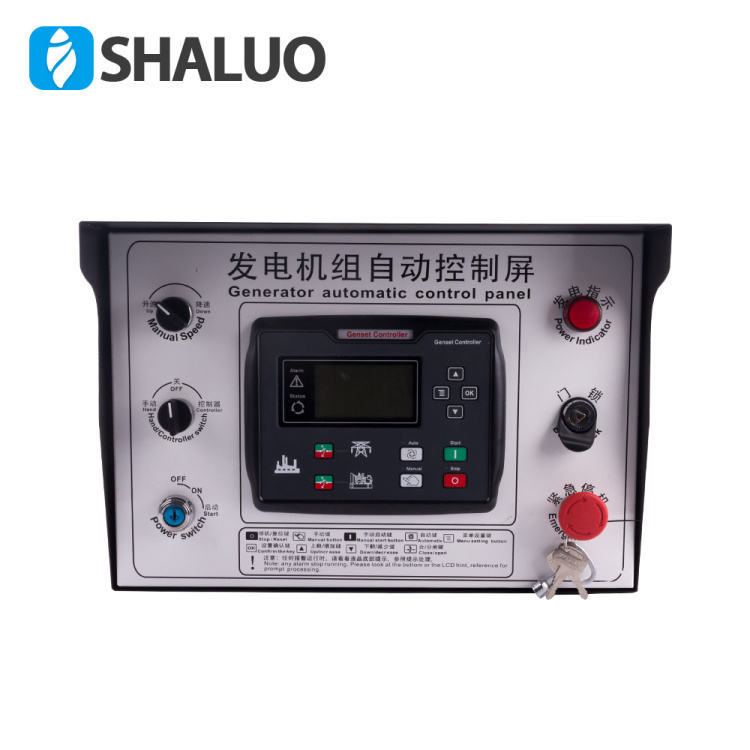

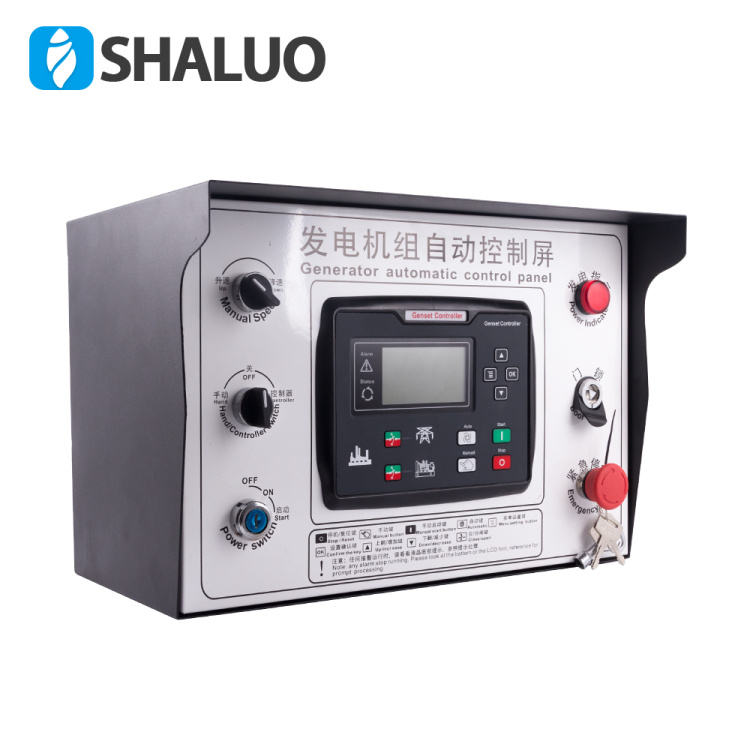

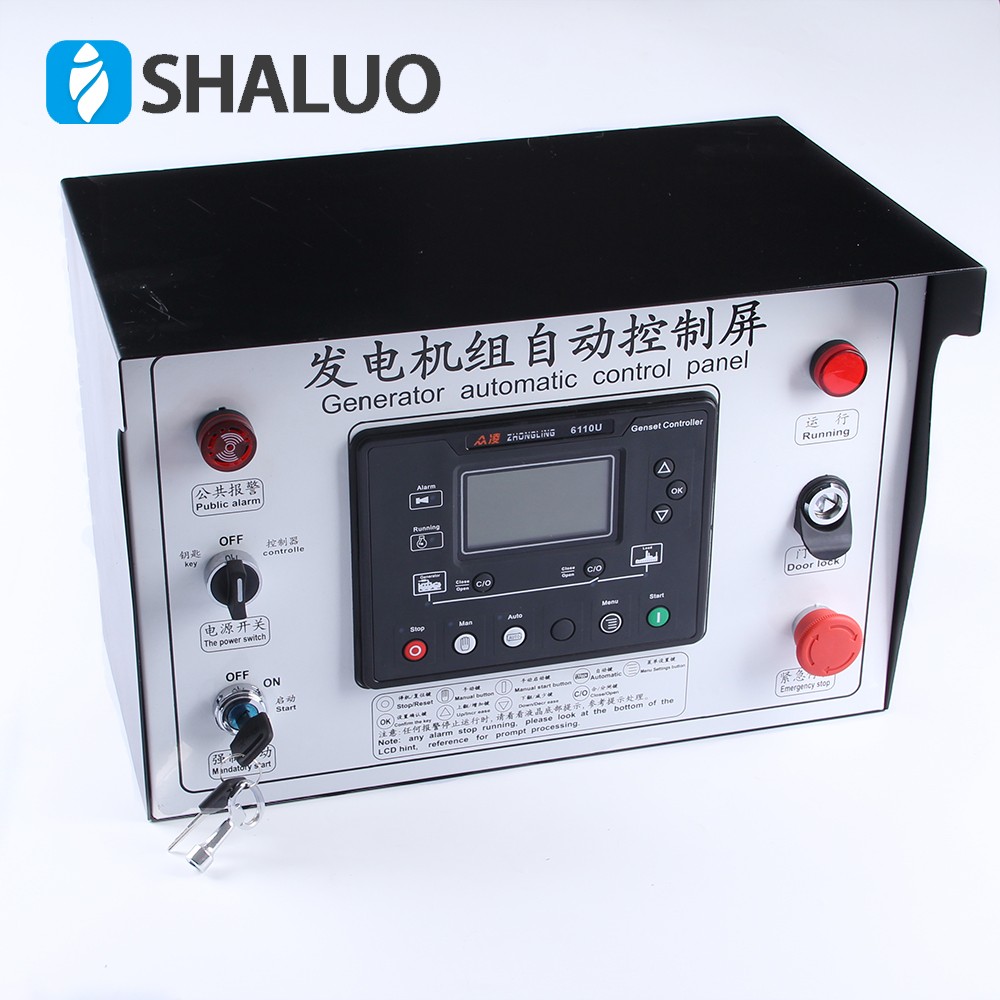

Conjunto de generador diésel 6110U, caja de control automático, controlador de protección de arranque y parada de gabinete

Primero: descripción general
El controlador de automatización de centrales eléctricas de la serie 6100U integra tecnología digital, inteligente y en red, utilizado para un solo grupo electrógeno de sistema de automatización y monitoreo, realiza las unidades generadoras de arranque/parada automático, datos de medición y funciones de alarma de protección y control remoto. El controlador adopta la pantalla de cristal líquido (LCD) de pantalla grande, una interfaz opcional en chino, inglés, español y ruso, operación simple y operación confiable.
Controlador de automatización de central eléctrica serie 6100U que utiliza tecnología de microprocesador, los diversos parámetros de medición de precisión, ajuste de valor fijo, sincronización, configuración de umbral y otras funciones, todos los parámetros del controlador pueden ser desde el ajuste del panel frontal del controlador o el uso de una PC A través del ajuste de la interfaz de programación, también se puede utilizar la PC a través del ajuste y monitoreo de la interfaz RS485. El sistema de servicios públicos tiene las ventajas de una estructura compacta, una línea de conexión simple y una alta confiabilidad, y puede usarse ampliamente en el sistema automático de varios tipos de unidades generadoras.

Segundo: rendimiento y características.
La serie 6100U tiene cuatro modelos:
6110U: utilizado para la automatización de una sola máquina, a través del control remoto del arranque y parada automáticos de la unidad de generación de energía;
6120U: en el 6110U, basado en el aumento del monitoreo del consumo de electricidad de la ciudad y la función de control de conmutación automática (AMF) de generación de energía/electricidad municipal, en particular, es aplicable a un sistema automático de una sola máquina de la ciudad.
Sus principales características son las siguientes:
O pantalla de cristal líquido LCD de 32x64, con retroiluminación, cuatro tipos de idiomas (chino simplificado, inglés, español y ruso) con solo tocar un botón;
El protector de pantalla con material acrílico de pantalla dura, resistencia al desgaste y resistencia a los arañazos;
El uso de paneles y botones de silicona, altas y bajas temperaturas y una gran capacidad de adaptación al medio ambiente;
La interfaz de comunicación RS485, que utiliza el protocolo MODBUS para lograr la función 'tres remotos';
Es adecuado para sistemas de alimentación trifásicos de cuatro cables, trifásicos de tres líneas, monofásicos de segunda línea, bifásicos de tres cables (120 V/240 V) de 50 Hz/60 Hz;
O Adquisición y visualización de la electricidad/potencia de la ciudad, voltaje trifásico, corriente trifásica, frecuencia, arranque acumulado multiplicado por el máximo acumulado 999999
Función de protección de control O: arranque/parada automática del generador diésel, cierre del interruptor de freno (ATS) y función de protección perfecta contra fallas;
O tiene apagado de energía, control de velocidad de ralentí, control de velocidad, función de control de precalentamiento y es la salida de relé;
O función de configuración de parámetros: permite al usuario cambiar la configuración de los parámetros. Al mismo tiempo, la memoria en la memoria flash interna no se pierde si el sistema no tiene energía, todos los parámetros del controlador se pueden ajustar desde el panel frontal del controlador o usar la PC a través de la interfaz de programación para ajustar (usando SG72 adaptador)
La variedad de sensores de temperatura, presión y nivel se pueden utilizar directamente y se pueden personalizar los parámetros;
Se pueden seleccionar múltiples condiciones de arranque exitosas (sensor de velocidad, presión de aceite, potencia);
La fuente de alimentación de una amplia gama de VCC (8~35) puede adaptarse a diferentes voltajes de arranque de la batería;
O todos los parámetros se utilizan para ajustar digitalmente, abandonado el método de ajuste de simulación de potenciómetro convencional, mejora la confiabilidad y estabilidad de toda la máquina;
Un anillo de sellado de goma entre la carcasa y el diseño del panel de control, el rendimiento a prueba de agua puede alcanzar IP55;
El controlador utiliza una tarjeta metálica fija;
O diseño de estructura modular, carcasa de ABS retardante de llama, bloques de terminales enchufables, instalación integrada, estructura compacta, instalación conveniente.
