Controlador de generador inteligente, módulo de protección del grupo electrógeno, controlador de carga automático completamente remoto dc60dR

Descripción general:
Esta serie de controladores está diseñada para arranque, parada, monitoreo de parámetros y monitoreo de fallas de grupos electrógenos diésel, gasolina y gas y tiene funciones de configuración de parámetros.

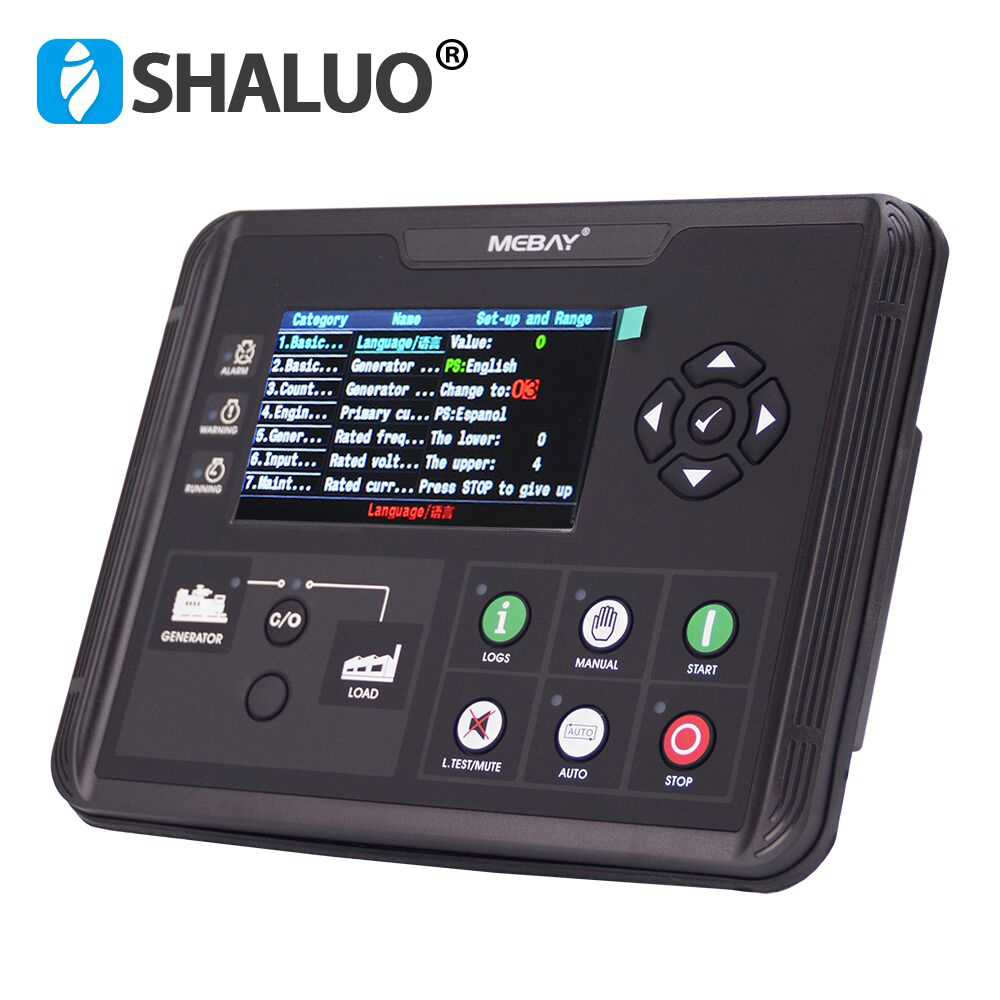

El controlador adopta parámetros relacionados con el conjunto generador de pantalla grande de cristal líquido TFT a color de 4,3 pulgadas, un nuevo diseño de interfaz de usuario original, parámetros a través de punteros analógicos y pantalla digital. La pantalla LCD puede mostrar simultáneamente una variedad de condiciones de falla actuales y puede implementar de manera efectiva el estacionamiento de protección cuando el grupo electrógeno no funciona correctamente.
El controlador tiene interfaces de visualización integradas en chino simplificado, inglés y otras para elegir, y puede personalizar cualquier interfaz de idioma según los requisitos del cliente. Todos los parámetros del controlador se pueden ajustar a través de los botones del panel del controlador, o ajustarse y monitorearse mediante la PC a través del puerto USB o la interfaz RS485. Puede aplicarse ampliamente a varios tipos de sistemas de automatización de grupos electrógenos.
Rendimiento y características
La serie DC6xD está disponible en cuatro modelos:
DC60D: utilizado para automatización independiente, que controla el arranque y parada automáticos del grupo electrógeno mediante señal de arranque remoto;
DC62D: al agregar la función de monitoreo de red y control de conmutación automática (AMF) de red/generación sobre la base de DC60D, es aplicable al sistema de automatización de una sola máquina que consta de una unidad de generador.
DC60DR: agregue una interfaz RS485 basada en DC60D;
DC62DR: agregue una interfaz RS485 basada en DC62D;

Las características principales son las siguientes:
está controlado por un microordenador de un solo chip importado de alto rendimiento de 32 bits;
La pantalla LCD grande en color TFT de 4,3 pulgadas, con chino e inglés, se puede cambiar y se puede personalizar según las necesidades del cliente en una variedad de idiomas;

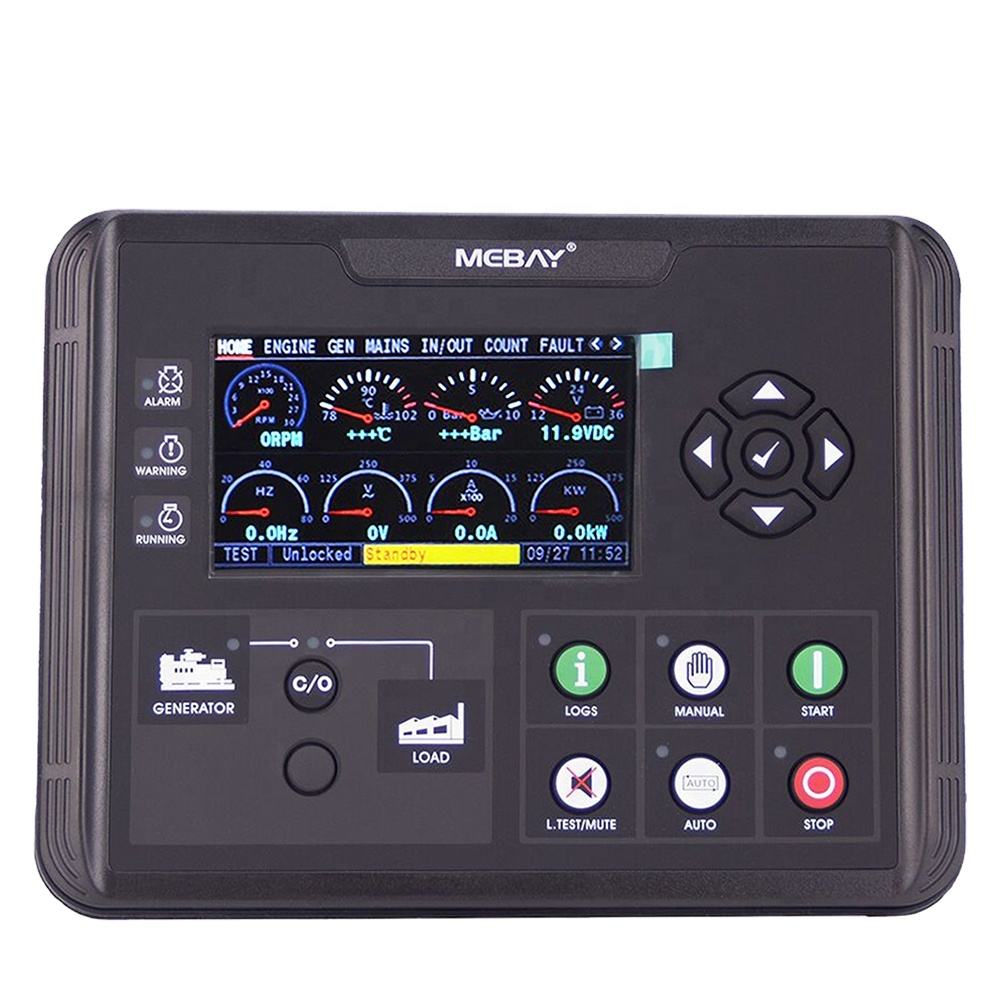

medidor de puntero más interfaz UI de pantalla digital, nuevo diseño original, conjunto dinámico y preciso como uno solo;

La protección de pantalla adopta material acrílico de pantalla dura, que es resistente al desgaste y a los arañazos;

Utiliza un panel de silicona, que es eficaz a prueba de agua, aceite y protección UV. Tiene buen funcionamiento y larga vida útil.
tiene una interfaz USB, puede configurar parámetros a través de la interfaz USB, monitorear en tiempo real y puede configurar parámetros cuando el controlador no está conectado a la fuente de alimentación;
tiene interfaz RS485, puede realizar la función 'tres remotos' mediante el protocolo MODBUS;
recopilar y mostrar una variedad de parámetros de motores y generadores;

función de puerto de entrada y salida, visualización de estado, de un vistazo;
la interfaz de configuración adopta un diseño de clasificación de tipos de menú de varios niveles, que es conveniente y rápido;
Reloj incorporado en tiempo real con función de planificación de servicio y planificación de mantenimiento: al configurar el programa de trabajo mensual o semanal del grupo electrógeno, se puede realizar el plan de mantenimiento mensual o semanal del generador, de modo que la generación de energía pueda utilizarse de manera más flexible. unidad;
función de cuenta regresiva de mantenimiento, puede establecer la hora o fecha de mantenimiento;
tiene la función de caja negra, guarda los parámetros relevantes de la unidad cuando ocurre la alarma de falla en tiempo real y es conveniente para encontrar la causa de la falla de la unidad;
tiene 6 salidas de relé, de las cuales 4 salidas se pueden configurar, cada canal tiene más de 20 tipos de funciones para elegir y 3 conjuntos de salidas son contactos pasivos;
tiene 5 entradas de interruptor configurables, con hasta 30 funciones disponibles por canal;
tiene 3 canales de entrada analógica de sensor, 6 tipos de entrada de sensor se pueden combinar libremente, se puede configurar una variedad de unidades de visualización, más adecuadas para unidades duales de presión de aceite y temperatura de agua dual;
El primer control de carga de la batería puede controlar el cargador según el voltaje de la batería, evitando eficazmente el problema de sobrecarga y pérdida de electricidad de la batería;
puede personalizar la curva del sensor a través de los botones del panel y el software de PC;
Adecuado para sistema de fuente de alimentación trifásico de cuatro cables, trifásico de tres cables, monofásico de dos cables, bifásico de tres cables (120 V/240 V) de 50/60 HZ;
Se puede seleccionar una variedad de combinaciones de condiciones de arranque (velocidad, frecuencia, presión de aceite, carga);
función de protección de control: realice arranque/parada automática del grupo electrógeno, conmutación ATS y visualización de fallas perfecta y función de protección;
Viene de serie con un anillo impermeable y el rendimiento de protección del panel trasero es IP54.

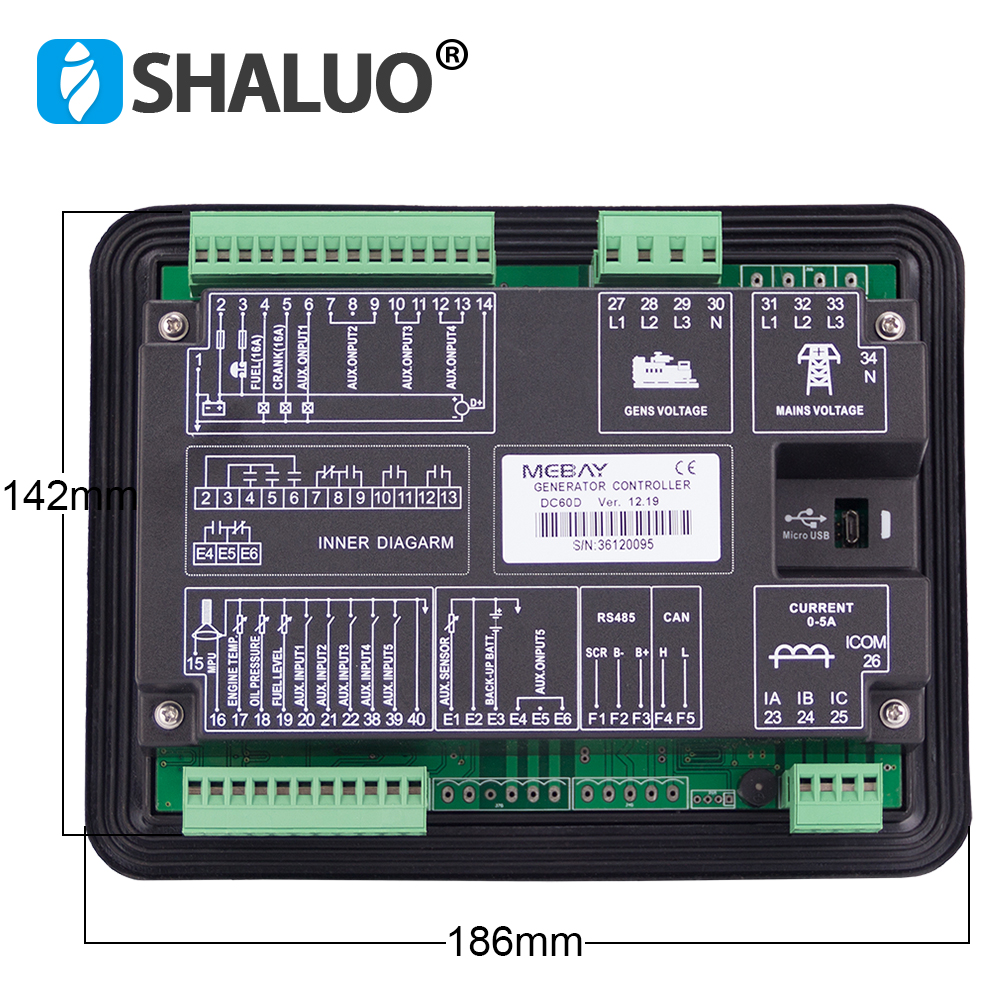

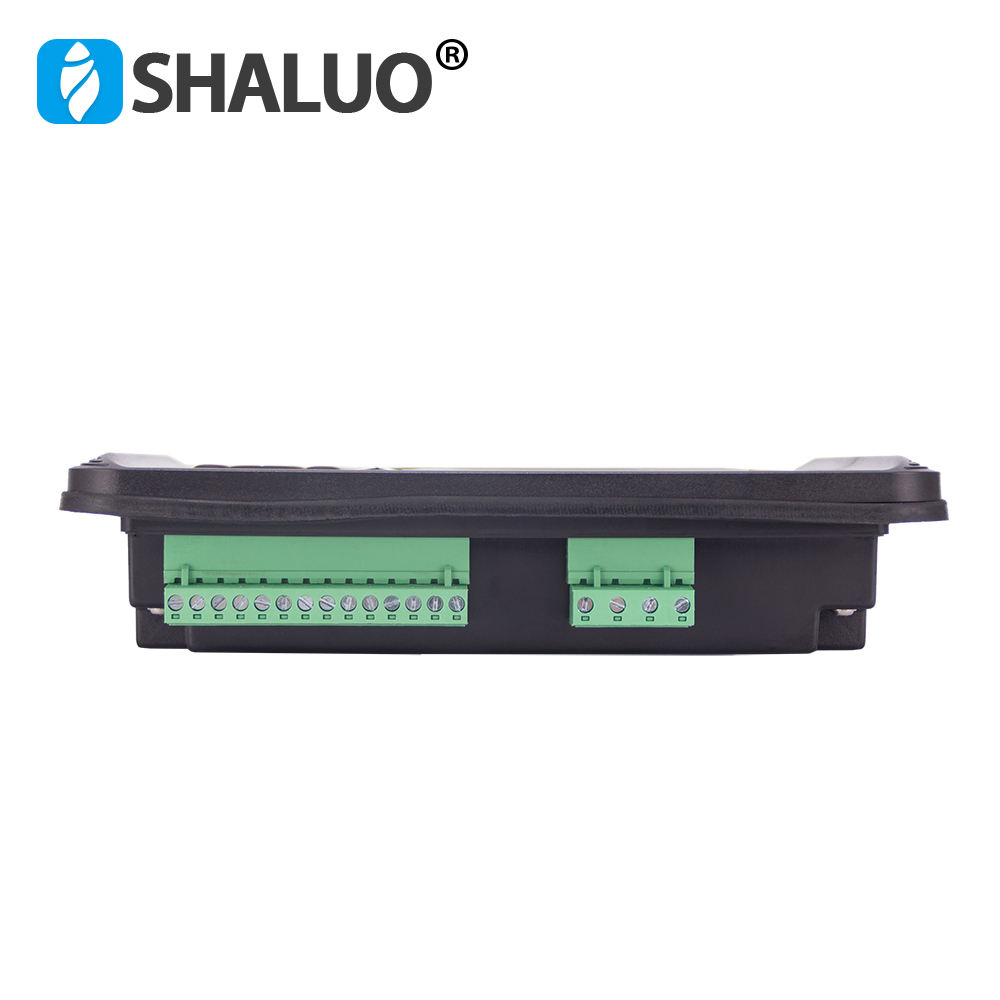

Diseño modular: Todo el cableado se completa a través de bloques de terminales de estilo europeo. Es muy fácil y cómodo montar, conectar, reparar y sustituir el equipo.
Visualización de parámetros
velocidad del motor;
presión de aceite del motor;
temperatura del agua de refrigeración del motor;
temperatura del aceite del motor;
temperatura del bloque del motor;
temperatura del chasis de la unidad;

nivel de combustible del motor;
voltaje de la batería del motor;
Tensión de carga del motor
Frecuencia de red (sólo disponible en la serie DC62D);
Tensión de fase de red LN (sólo disponible en la serie DC62D);
Tensión del cable urbano LL (sólo disponible en la serie DC62D);
Baja presión de aceite
Bajo nivel de combustible
Bajo nivel de aceite

Alarma instantánea externa
D+ circuito abierto
Pérdida de señal de velocidad
circuito abierto del sensor
overclocking

subfrecuencia
Sobretensión de generación de energía
generando subtensión
sobrecorriente
Desequilibrio actual
sobre el poder
Pérdida de fase de generación de energía Falló la falla de energía

Falló el corte de energía

La red eléctrica no abre
La red eléctrica no cierra
El mantenimiento caduca
Alarma de bajo nivel de agua
parada de emergencia
no pudo comenzar
Sobretensión de la batería
Subtensión de batería
El cargador no pudo cargar
El cargador no pudo cargar
Fallo de tiempo de inactividad
