Generador diésel HAT700BI, Panel de Control de conmutación síncrono de doble potencia, pieza de repuesto y accesorio del controlador ATS

1 .RESUMEN
El controlador ATS de la serie HAT700 es un módulo inteligente de doble suministro con función configurable, medición automática, pantalla LCD y
comunicación digital. Combina digital, inteligencia y networking. La medición y el control automáticos pueden reducir errores
operación. Es una opción ideal para ATS.
CONFIGURACIÓN DE COMUNICACIÓN: El controlador de la serie HAT700 está equipado con un puerto serie RS485 que permite la conexión de LAN. se utiliza
Protocolo Modbus a través de PC o software del sistema, también puede ser aplicable a la gestión de conmutación de energía dual en fábricas, telecomunicaciones,
Edificios industriales y civiles, que logra funciones de 'control remoto, medición remota, comunicación remota'. Más
Para obtener información sobre el protocolo de comunicación, consulte 'Protocolo de comunicación HAT700'.
El potente microprocesador contenido dentro de la unidad permite medir el voltaje con precisión (2 vías-3 fases) y realizar mediciones precisas.
juicio; Además, el puerto de salida digital correspondiente se activará cuando haya sobre/bajo voltaje, sobre/baja frecuencia,
Se produce pérdida de fase y otras condiciones anormales. Este controlador tiene plena consideración en diversas aplicaciones de ATS (automático
sistema de transferencia) y se puede utilizar directamente para PC ATS, CB ATS, CC ATS, etc. Tiene estructura compacta, circuitos avanzados, simple
cableado y alta confiabilidad, y puede ser ampliamente utilizado en dispositivos eléctricos, control automático y sistema de prueba de energía eléctrica,
telecomunicaciones, petróleo, carbón, metalurgia, ferrocarriles, administración municipal, edificación inteligente, etc.
3. RENDIMIENTO Y CARACTERÍSTICAS
1) El tipo de sistema se puede configurar como: 'S1 Mains S2 Mains', 'S1 Mains, S2 Gen', 'S1 Gen S2 Mains', 'S1 Gen S2 Gen'.

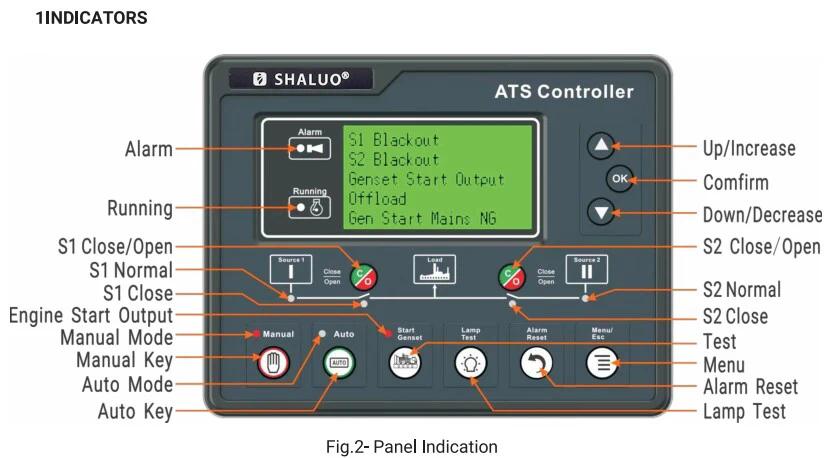

2) LCD de 132x64 con retroiluminación, interfaz multilingüe (incluido inglés, chino u otros idiomas), operación con botón.
3) Recopila y muestra voltaje, frecuencia y fase trifásicos de 2 vías.
4) Recopilar y mostrar potencia activa, potencia reactiva, potencia aparente, factor de potencia y corriente.
5) S1/S2 separados sobre advertencia de corriente/alarma de disparo.
6) Función de disparo NEL (Carga no esencial).
7) Muestra S1/S2 Energía total en kW, Energía total en kvar, Tiempos de cierre totales.
8) Muestra el tiempo de suministro de energía continuo y el tiempo total de suministro de energía S1/S2.
9) Función de transferencia de sincronización; Además, se pueden mostrar la diferencia de voltaje, la diferencia de frecuencia y la diferencia de fase.
10) Para el ATS tipo energía almacenada, su relé de cierre se activará después de que la entrada PF esté activa.
11) Sobretensión/subtensión, pérdida de fase, secuencia de fase inversa, protección contra sobre/baja frecuencia.
12) Función de transferencia de secuencia de fases.
13) Modo Automático/Manual. En modo manual, puede forzar el cierre o la apertura del interruptor.
14) Todos los parámetros se pueden configurar en el sitio. La autenticación de contraseñas garantiza la operación únicamente por parte del personal autorizado.
15) El grupo electrógeno se puede realizar una prueba manual en el sitio para lograr la operación de arranque/parada.
16) El controlador ATS tiene función de recierre automático.
17) La señal de salida de cierre se puede configurar en intervalos o como salida continua.
18) Aplicable para interruptores PC de tres etapas, PC de dos etapas, CB y CC.
19) Aplicable para 2 líneas neutrales aisladas.
20) Reloj en tiempo real (RTC); Función de registro de eventos (el registro de eventos puede registrar 99 elementos de forma circular).
21) Funcionamiento programado y no funcionamiento programado (se puede configurar como grupo electrógeno de arranque una vez al día/semana/mes, ya sea con carga o no).
22) Puede controlar dos generadores para que funcionen en modo Cycle Run, modo Master Run y ​​modo Balance Run.
23) El amplio rango de fuente de alimentación CC (8 ~ 35) V permite que el controlador pueda soportar una corriente instantánea de 80 V.
24) El gran espacio entre terminales permite que el controlador soporte un voltaje de entrada máximo de 625 V.
25) Con interfaz de comunicación aislada RS485. Con 'control remoto, medición remota, comunicación remota, control remoto
Función de regulación' mediante el protocolo de comunicación ModBus.
Puede arrancar/parar remotamente el grupo electrógeno y controlar remotamente el ATS para cerrar o abrir.
26) Adecuado para varios sistemas de CA (trifásico de 4 hilos, trifásico de 3 hilos, monofásico de 2 hilos y bifásico de 3 hilos).
27) Diseño modular, carcasa de plástico ABS autoextinguible, terminal enchufable, montaje incorporado, estructura compacta con fácil
instalación.
