LIXiSE LXC7110 LXC7120 LCD AMF Panel Controlador de generador diésel de arranque automático Módulo de Control GSM GPRS con USB RS232 piezas de grupo electrógeno

2. Descripción general del producto
Serie LXC7XXX de controlador de automatización de plantas de energía para el sistema de automatización y monitoreo de un solo grupo electrógeno diésel, uso
Tecnología de microprocesador de 32 bits, logra el arranque/apagado automático de los grupos electrógenos, la medición de precisión de varios parámetros,

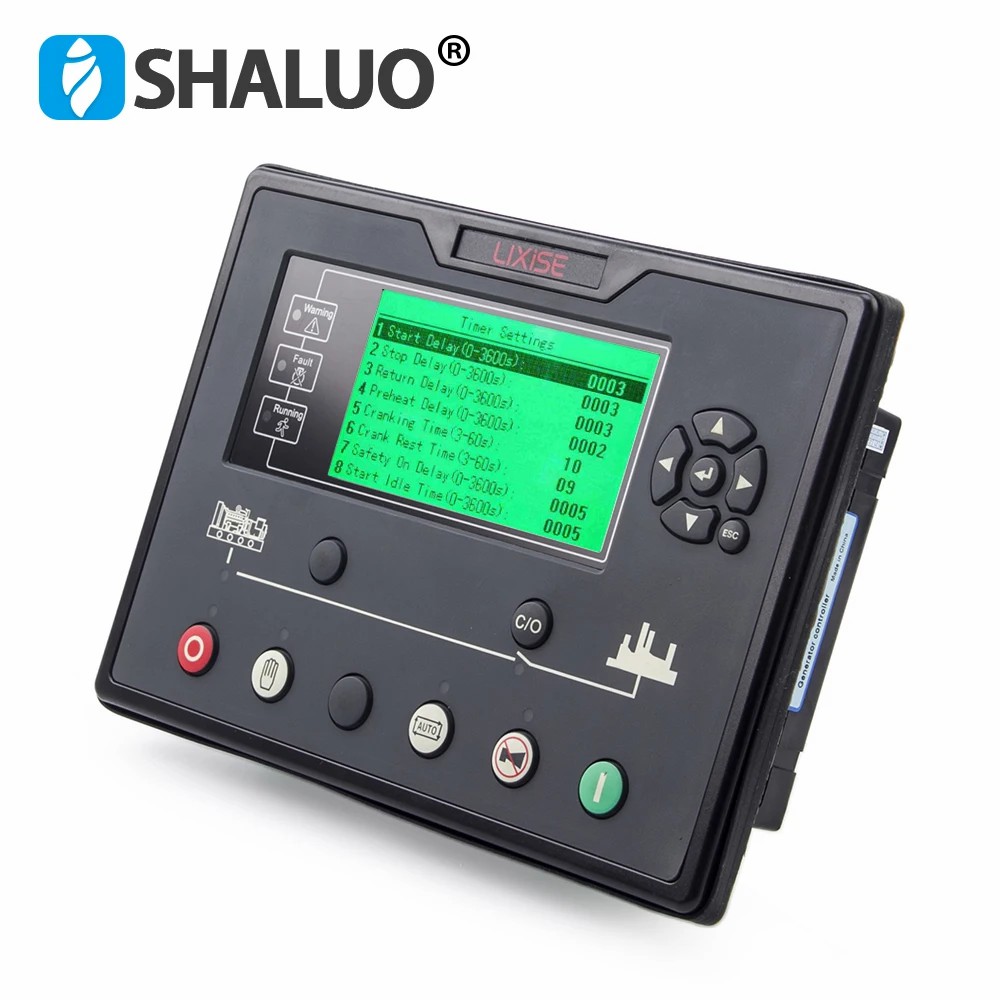

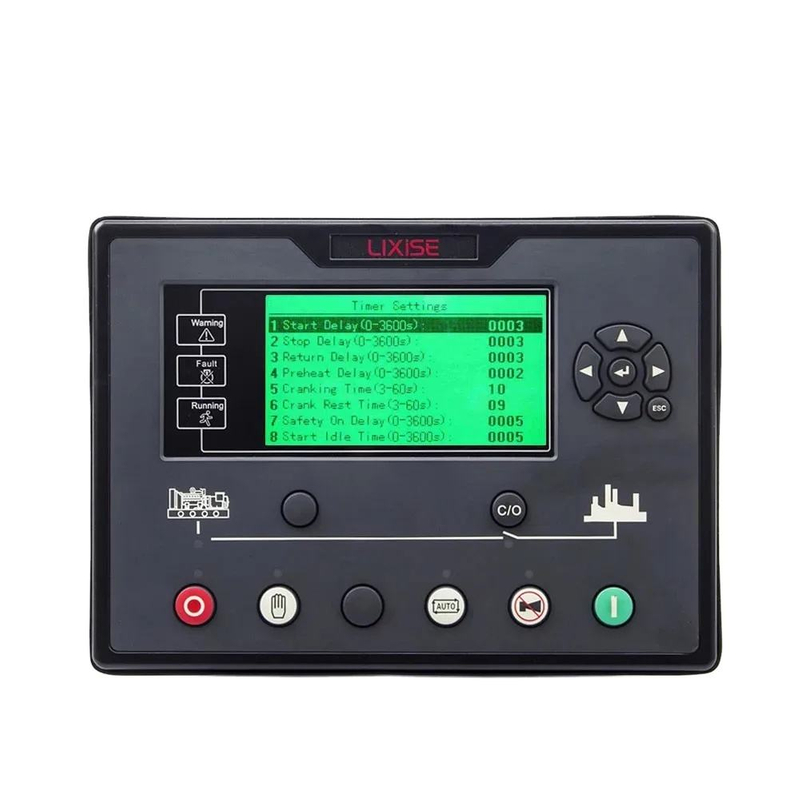

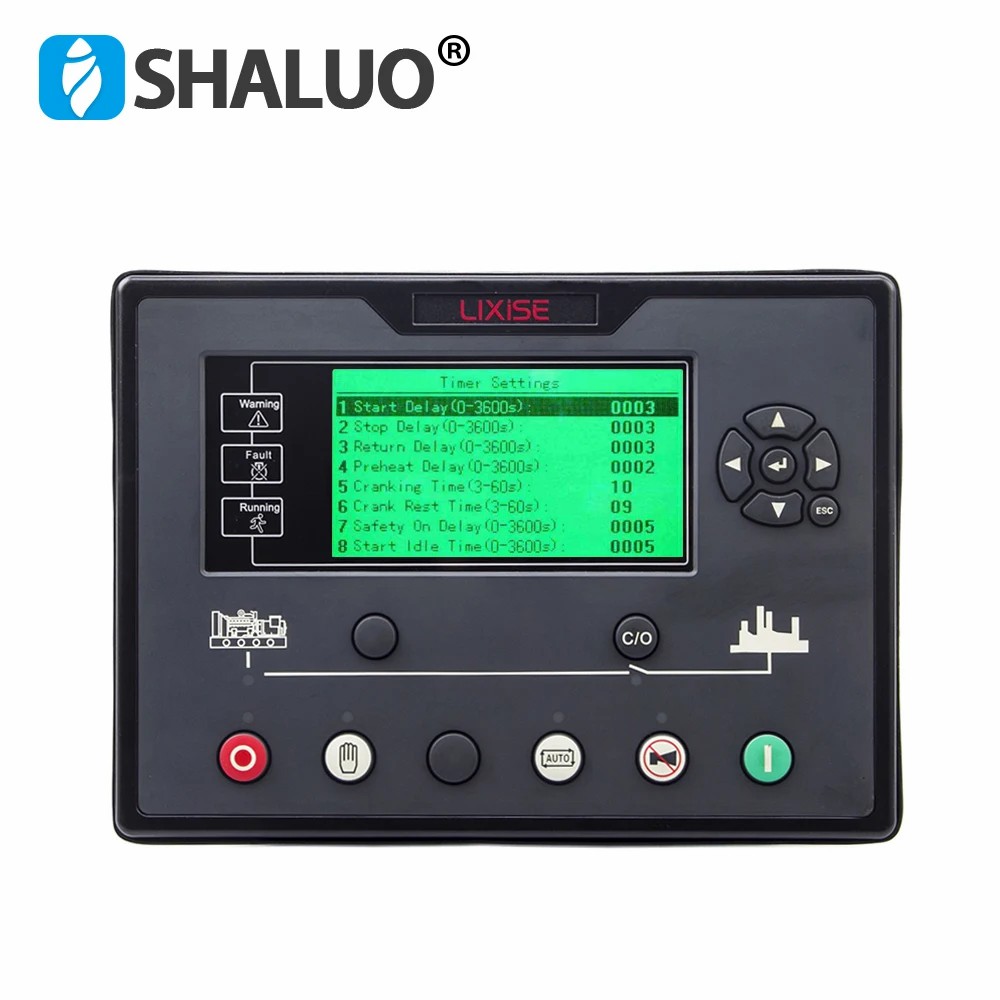

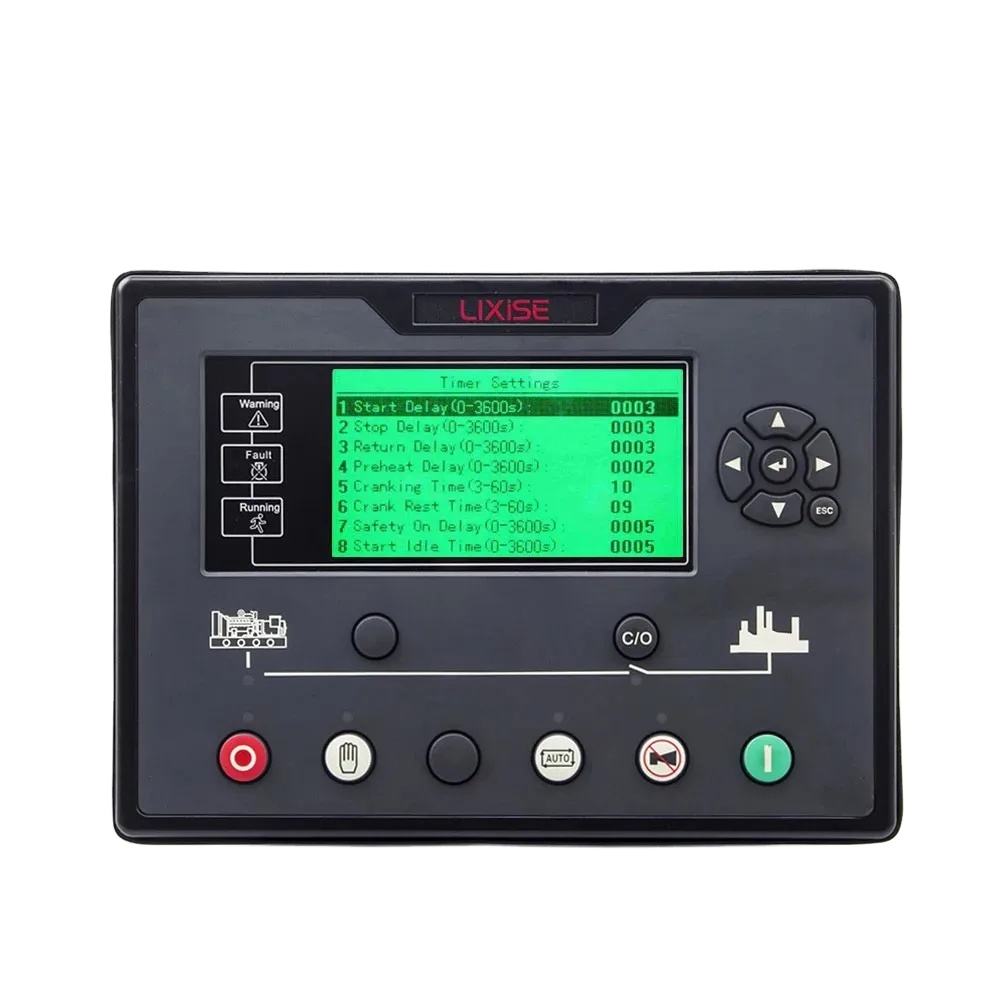

Protección de alarma y tres funciones remotas. El controlador utiliza una pantalla gráfica LCD de pantalla grande (240*128LCD), todo lo importante
Los parámetros se pueden mostrar en la página, guarde la página. Al mismo tiempo se puede mostrar chino, inglés.
y otros idiomas, todos los parámetros se pueden ajustar desde el panel del controlador, también puede ser una PC a través de ajustes de interfaz USB y
Monitorización y ajuste remoto RS485 o GPRS. Su estructura es compacta, cableado sencillo, alta fiabilidad, control de automatización.
Los sistemas se utilizan ampliamente en todo tipo de grupos electrógenos y bombas contra incendios.
3. Rendimiento y características
LXC7X10: Módulo de mirada automática, controla el grupo electrógeno para que arranque o se detenga automáticamente mediante una señal de arranque remota. LXC7X20: Fallo principal automático,

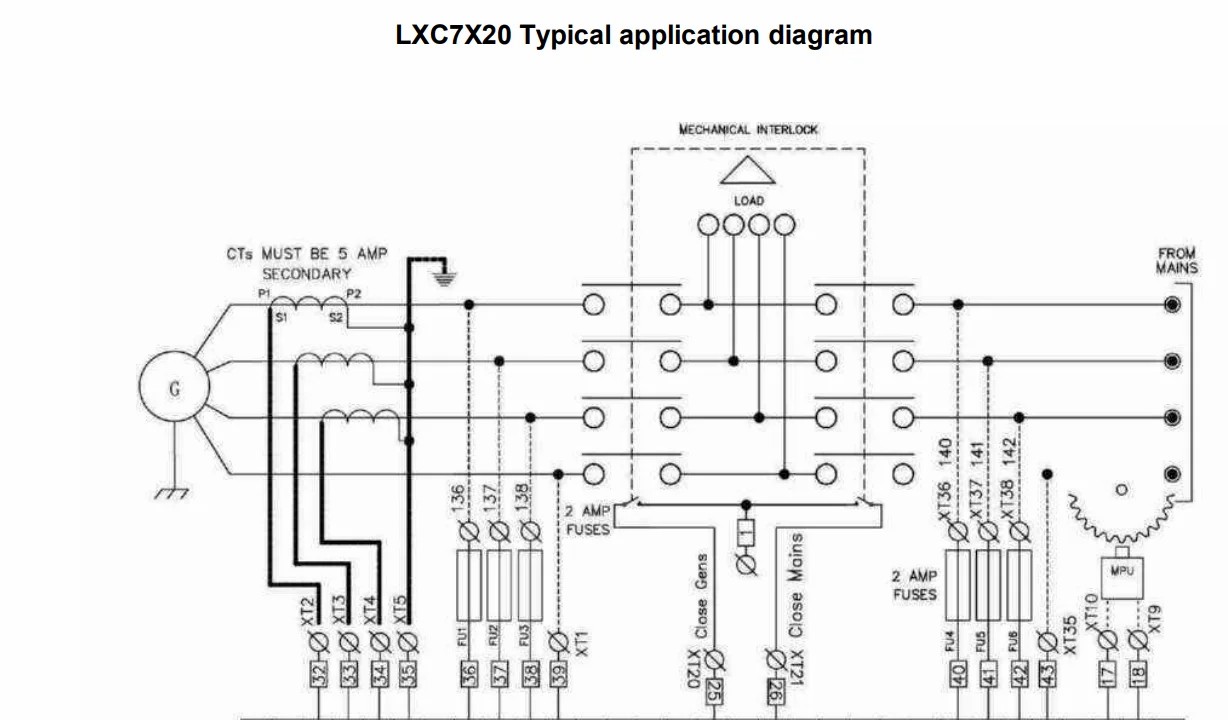

Actualizaciones basadas en LXC7X10, especialmente para sistemas automáticos compuestos por generador y red.
Características principales:
 Con CPU de 32 bits basada en ARM, hardware altamente integrado, nuevo nivel de confiabilidad;
 LCD de 240x128 con retroiluminación, interfaz multilingüe (incluido inglés, chino u otros idiomas) que se puede elegir en el
sitio, lo que hace que la puesta en servicio sea conveniente para el personal de la fábrica;
 Todos los parámetros pueden usar la computadora a través de la interfaz USB, RS232, RS485 para conectarse y ajustar, mientras que la memoria FLASH interna
dentro del controlador del sistema cuando no se pierde energía;

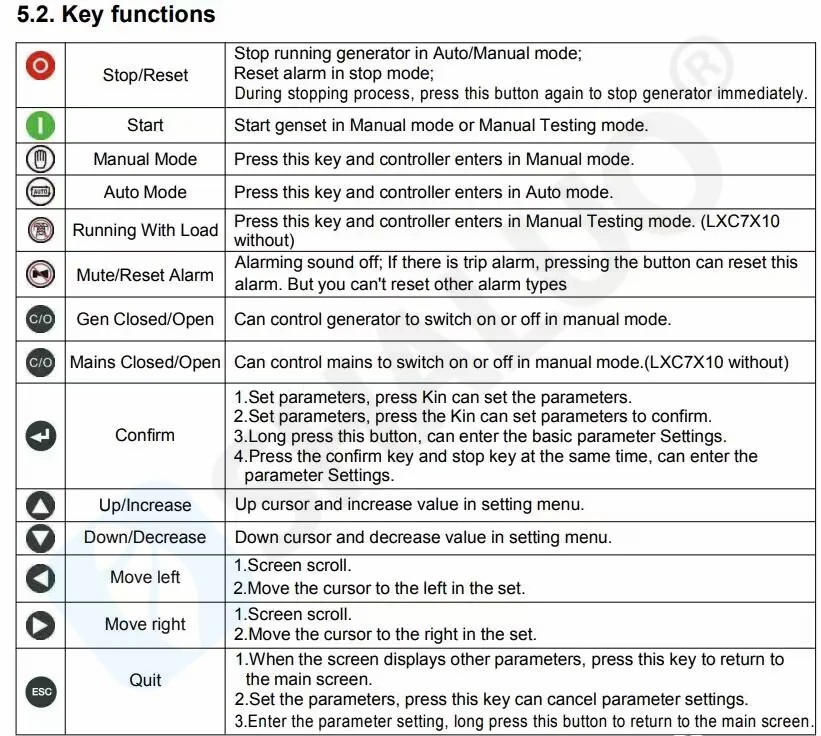

 El 99% de los parámetros se pueden configurar directamente desde el panel frontal para facilitar la puesta en marcha in situ;
 Puerto de comunicación RS485 que permite control remoto, medición remota, comunicación remota mediante protocolo ModBus (controlador con
Sólo puerto RS485);
 Equipado con función SMS (Servicio de mensajes cortos). Cuando el grupo electrógeno da alarma, el controlador puede enviar mensajes cortos vía SMS
automáticamente a un máximo de 5 números de teléfono. además, el estado del generador se puede controlar y comprobar mediante SMS. Con avanzado
capacidades de conexión en red, a través de red móvil GPRS y conectividad a Internet, en cualquier lugar donde la red pueda estar remotamente
monitor;( Necesita instalar el módulo GPRS: LXI680);
 Equipado con puerto CANBUS y puede comunicarse con el grupo electrógeno J1939. No sólo puede monitorear los datos de uso frecuente (como el agua
Temperatura, presión de aceite, velocidad, consumo de combustible, etc.) de la máquina ECU, pero también controla el arranque, apagado y aumento de la velocidad.
y caída de velocidad a través del puerto CANBUS (controlador con puerto CAN Bus únicamente);
 Adecuado para sistemas de alimentación trifásicos de 4 cables, trifásicos de 3 cables, monofásicos de 2 cables y bifásicos de 3 cables (120/240 V) y 50/60 Hz;
 Recopila y muestra voltaje trifásico, corriente, parámetro de potencia y frecuencia del generador o red eléctrica;
 Para la red eléctrica, el controlador tiene voltaje excesivo y bajo, frecuencia excesiva y baja, pérdida de fase y detección incorrecta de secuencia de fase.
funciones; Para el generador, el controlador tiene voltaje excesivo o insuficiente, frecuencia excesiva o insuficiente, pérdida de fase, secuencia de fases incorrecta,
sobre y revertir el poder, sobre las funciones actuales;
 3 sensores analógicos fijos (temperatura, presión de aceite y nivel de líquido), más tipos de curvas de temperatura, presión de aceite, nivel de combustible
se puede utilizar directamente y los usuarios pueden definir las curvas del sensor por sí mismos;
 2 sensores configurables se pueden configurar como sensor de temperatura o nivel de combustible; (Sólo el LXC72X0 tiene esta característica);
 Protección: Arranque/parada automática del grupo electrógeno, control ATS (interruptor de transferencia automática) con perfecta indicación de falla y protección
función. Cuando ocurren múltiples advertencias, la barra de advertencias girará para mostrarlas, de modo que podamos analizar los motivos;
 Todos los puertos de salida tienen salida de relé, y la salida principal de 16 A y tres salidas de relé pasivas, más fáciles de usar;
 Configuración de parámetros: los parámetros se pueden modificar y almacenar en la memoria FLASH interna y no se pueden perder incluso en caso de corte de energía.
corte; la mayoría de ellos se pueden ajustar usando el panel frontal del controlador y todos ellos se pueden modificar usando una PC a través de USB o RS485
puertos.
 Con capacidades de red avanzadas, a través de la red móvil GPRS y conectividad a Internet, en cualquier lugar donde la red pueda estar
monitorear remotamente;
 Una variedad de condiciones iniciales para el éxito (sensor de velocidad, presión de aceite, generación de energía) para seleccionar, para facilitar las necesidades
de ocasiones especiales;
 Amplio rango de fuente de alimentación (8 ~ 35) VCC, puede adaptarse a diferentes entornos con voltaje de arranque de la batería, puede estar bajo voltaje bajo de
el momento de arranque del motor continúa funcionando durante 3 segundos;
 Historial de fallas con 200, y puede registrar la presión de aceite instantánea de la falla, la temperatura del agua, el voltaje, la corriente y otros importantes
parámetros;
 Equipado con reloj en tiempo real, generador de arranque y parada programados (se puede iniciar el generador en el mar una vez al día/semana/mes con carga o
no), alcanzar el mantenimiento automático;
 Puede usarse en unidades de bombeo y como instrumento indicador (la indicación y la alarma están habilitadas únicamente, el relé está inhibido);
 Se pueden configurar 3 funciones de mantenimiento para el ciclo de mantenimiento de la máquina. Se puede configurar el tiempo de acción del mantenimiento (solo
advertencia o parada de alarma);
 Nivel de seguridad a prueba de agua IP55 debido al sello de goma instalado entre el gabinete del controlador y el panel frontal;
 Resistencia mejorada al desgaste y al rayado de la pantalla LCD gracias al acrílico duro de la pantalla;
 Panel de silicona y botones pulsadores para un mejor funcionamiento en ambientes de alta temperatura y tiene un buen rendimiento a prueba de agua;
 Diseño modular, carcasa de plástico ABS ignífugo, terminales de conexión a dos aguas y modo de instalación integrado, compacto
Estructura de fácil montaje.
Características especiales de aplicaciones industriales:
 Aplicaciones de la industria del leasing: la gestión proporciona la solución perfecta: arrendado mediante PC Gestión remota de la unidad, usted
Puede controlar todos los parámetros de funcionamiento (presión del aceite, temperatura del agua, voltaje, corriente, potencia, etc.), siempre puede cambiar el
La configuración para proteger la unidad no es la aplicación adecuada, puede registrar 200 información detallada de fallas, que incluye: tiempo para
Fallo, porque, cuando el voltaje, la corriente, la potencia, la presión del aceite, la temperatura del agua y otros parámetros clave, y listo para cargar
a la máquina de monitoreo. Otras opciones de gestión de contraseñas de varios niveles para facilitar la gestión del arrendamiento;
 Aplicaciones de la industria de bombas contra incendios: cierre la función de medición de parámetros eléctricos, utilice potentes entradas y salidas programables
Puertos y lógica interna programable para lograr un sistema de control de bomba automatizado. En lugar del controlador de motor convencional PLC
+ manera sencilla, haciendo que el sistema sea más estable y confiable;
 Aplicaciones de la industria de compresores de aire: Protección de mediciones de voltaje cercanas, según la necesidad de configurar programables
entrada analógica, protección contra sobrecarga, con entradas digitales programables, control completo de arranque, control de temperatura y presión,
configuración de parámetros de protección
