Módulo controlador de piezas del generador diésel DC60DR DC62DR, pantalla LCD, tablero de Control del motor, Panel de Control inteligente

Producto original para Monitor de parámetros de grupo electrógeno diésel/gasolina/Gas, controlador de grupo electrógeno DC60D
Controlador de grupo electrógeno serie DC60D
- Este controlador de serie está especializado en arranque, parada, monitoreo de parámetros y verificación de fallas de grupos electrógenos diésel/gasolina/gas.
así como la configuración de datos.

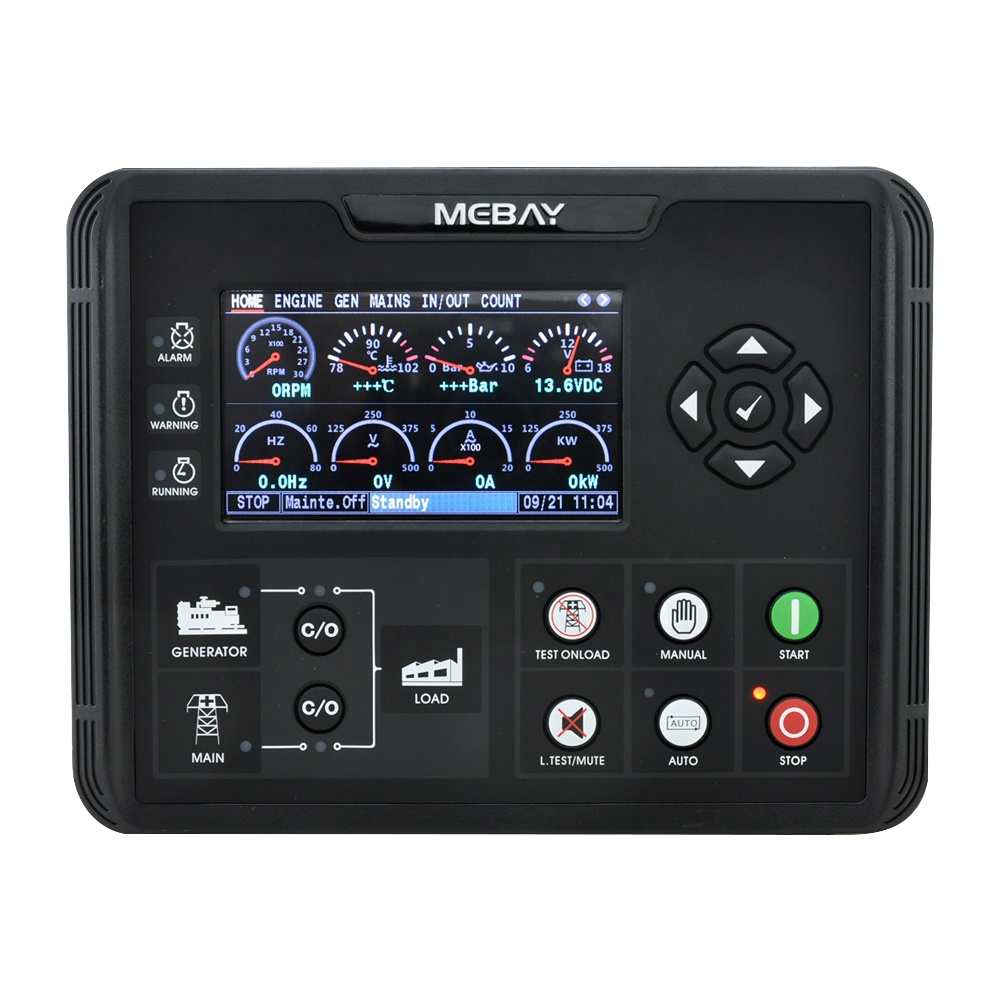

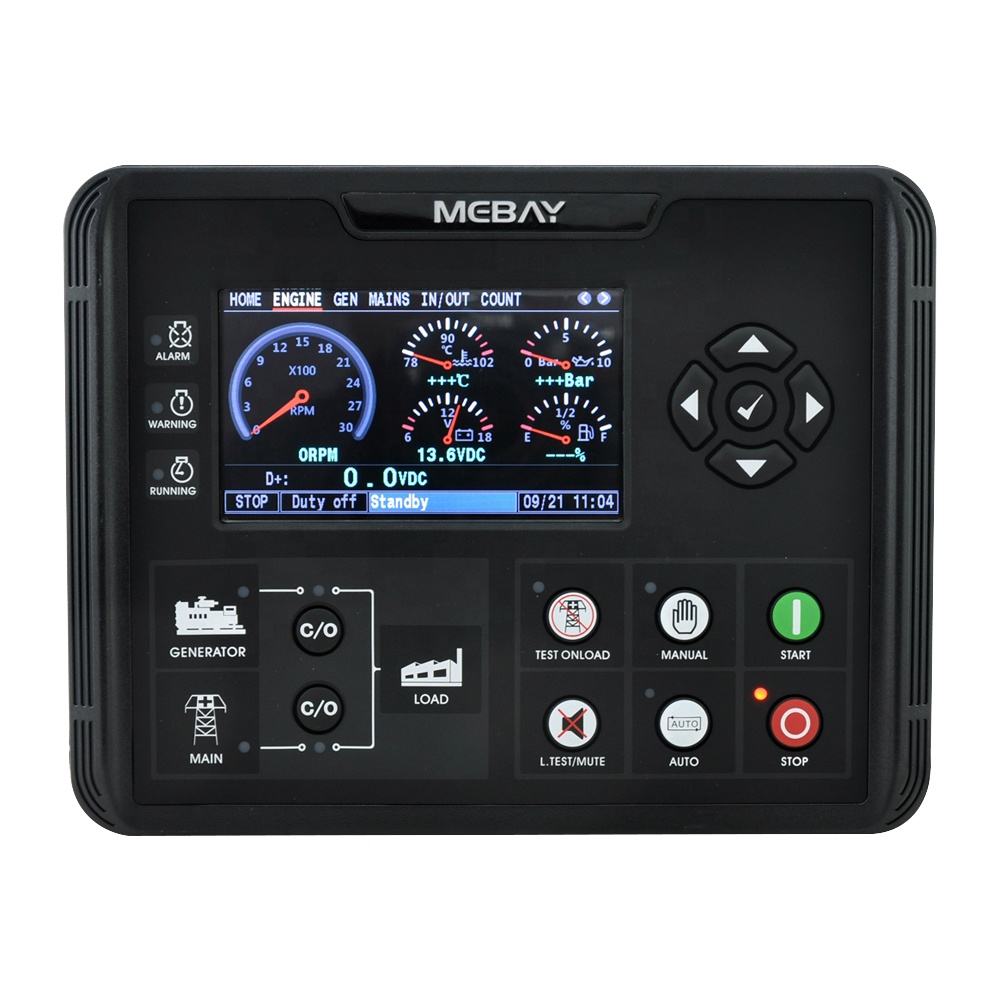

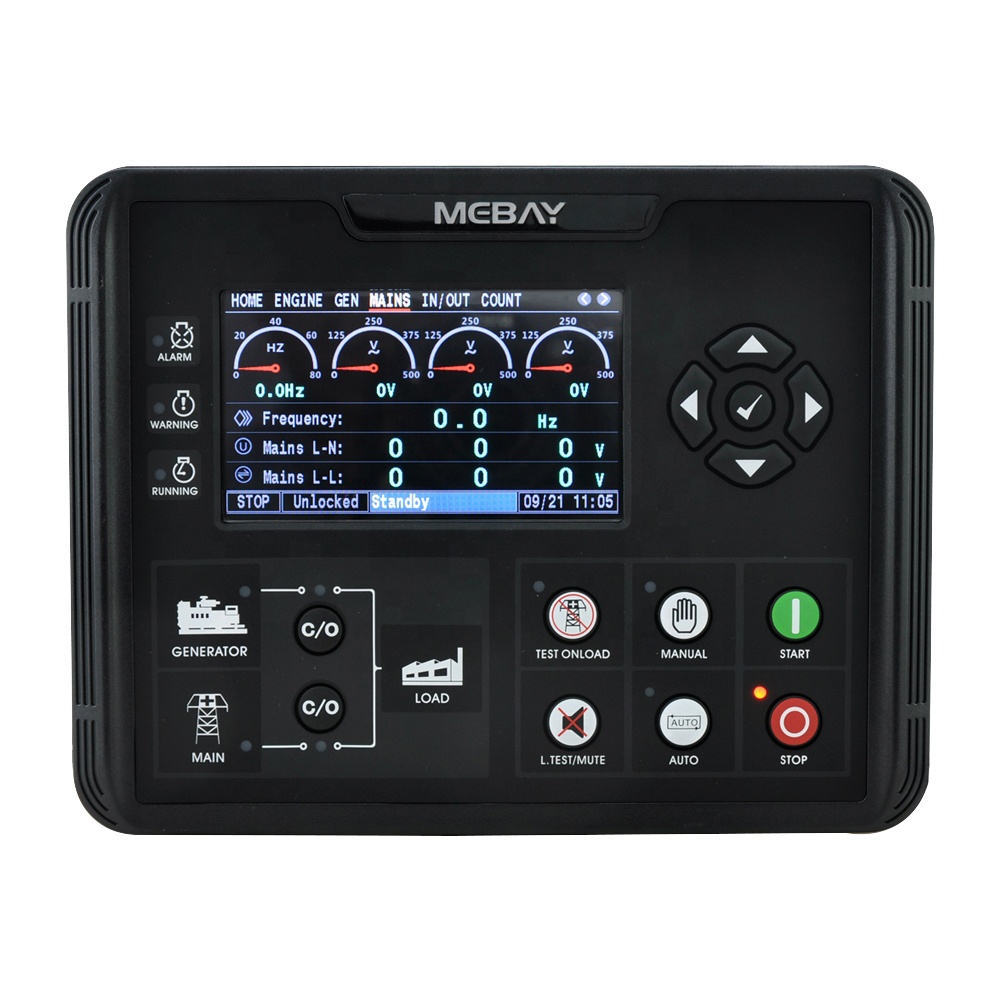

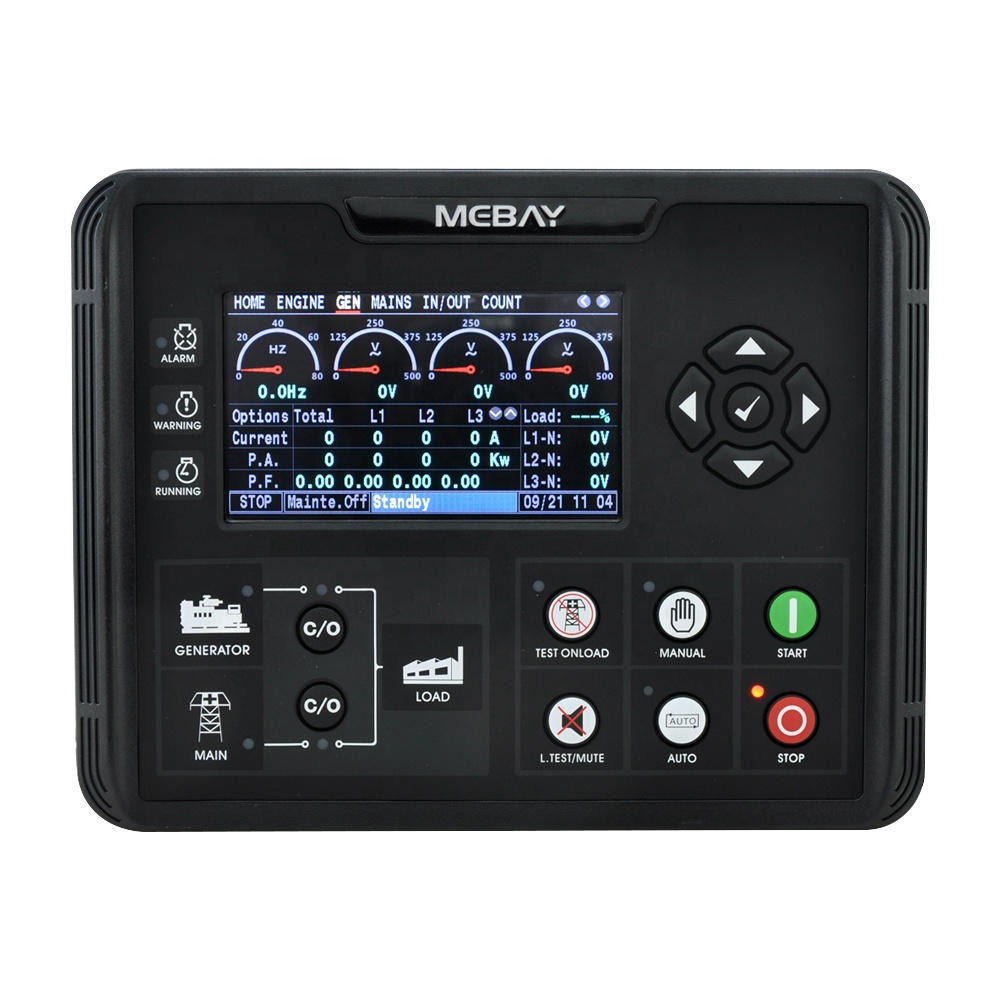

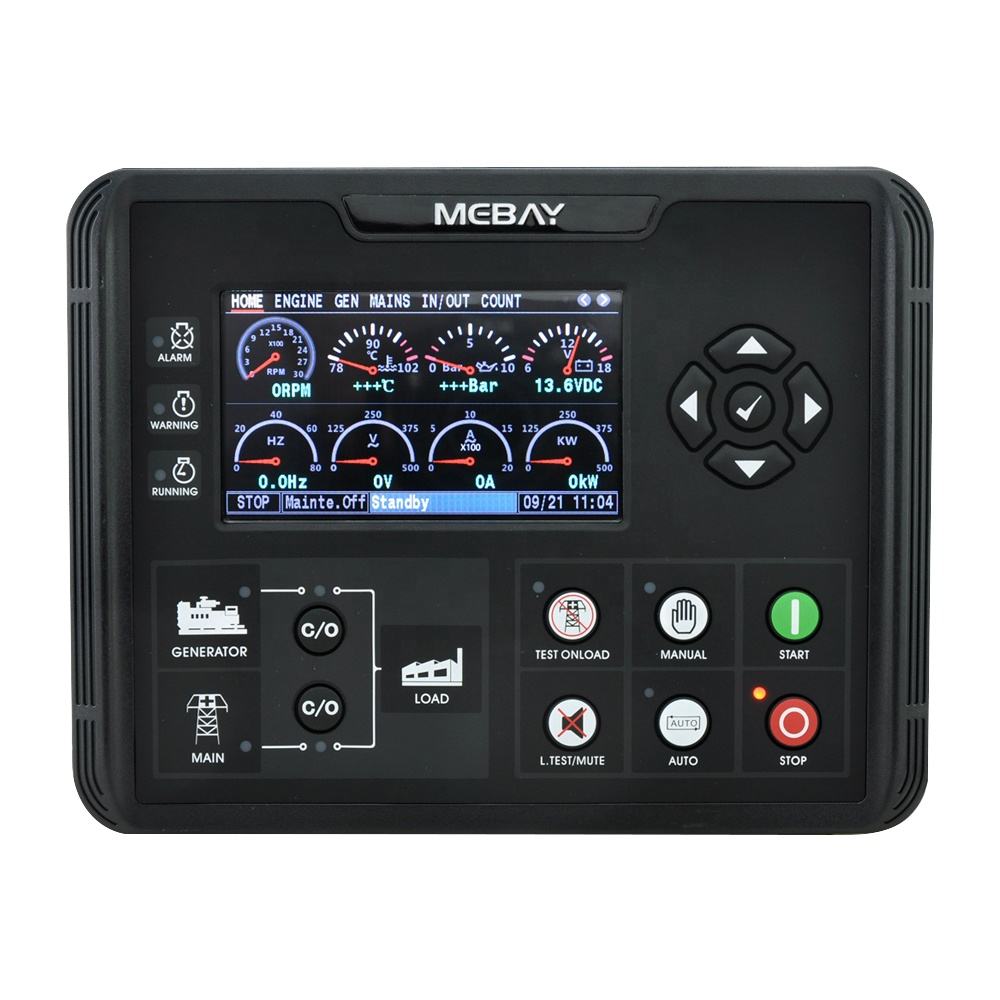

- La pantalla LCD colorida de 4,3 pulgadas con un nuevo diseño de interfaz de usuario está adaptada en este controlador para que las fallas relativas puedan ser
mostrado directamente. Todos los parámetros se pueden mostrar mediante indicadores y palabras simulados. Además, la pantalla LCD puede mostrar varios
fallas al mismo tiempo que el grupo electrógeno se detendrá una vez que no pueda funcionar sin problemas.
- Hay opciones de interfaz en chino/inglés, se pueden configurar más idiomas según la solicitud del usuario. Todos los parámetros pueden ser
Configurado a través de los botones frontales o utiliza una interfaz programable mediante RS485 o USB para ajustar a través de una PC. Se puede aplicar ampliamente
Para todo tipo de sistemas de control automático de grupos electrógenos.
Rendimiento y características
La serie DC6xD está disponible en cuatro modelos:
DC60D: utilizado para automatización independiente, que controla el arranque y parada automáticos del grupo electrógeno mediante señal de arranque remoto;
DC62D: Al agregar la función de monitoreo de red y control de conmutación automática (AMF) de red/generación sobre la base de DC60D, es
aplicable al sistema de automatización de una sola máquina que consta de una unidad generadora.
DC60DR: agregue una interfaz RS485 basada en DC60D;
DC62DR: agregue una interfaz RS485 basada en DC62D;
Características principales:
- 32 unidades Se utiliza tecnología de microprocesamiento.
- Pantalla LCD grande colorida TFT de 4,3 pulgadas, interfaz de idioma opcional (chino/inglés), configuración de idioma del usuario si es necesario.
- Visualización de indicadores y números a través de la superficie de la interfaz de usuario.
- El material acrílico está adaptado para proteger la pantalla.
- Paneles de silicona;
- Puerto USB: los parámetros se pueden configurar incluso sin energía a través del puerto USD para monitorear en tiempo real.
- Se muestran varios tipos de parámetros.

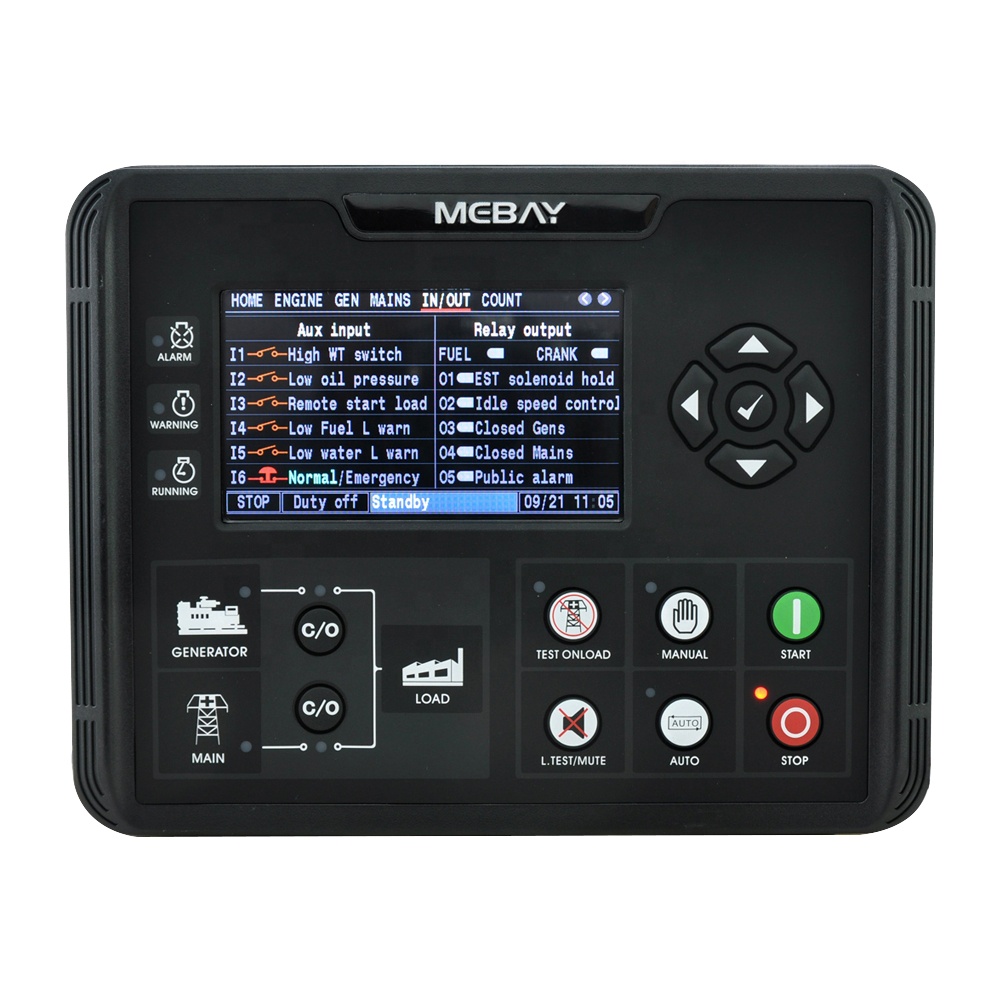

- Función de entrada/salida, el estado se puede mostrar directamente.
- Más categorías de ambientación de superficies.
- Reloj interior en tiempo real: funcionamiento en tiempo preestablecido y mantenimiento automático disponible. El plan de trabajo del grupo electrógeno se puede configurar por semana o
mes.
- Función de cuenta regresiva de protección de tres clases, que puede configurar la hora o fecha de mantenimiento.
- Función de registros: las averías relativas se registrarán en tiempo real.
- Totalmente 6 salidas de relé, entre las cuales 4 salidas de relé pueden ser autoconfigurables, cada relé se puede configurar con un máximo de 25 funciones.
Además, existen 4 grupos como terminales sin contacto.
- 5 entradas de valor de interruptor, y cada una se puede configurar como máximo 30 funciones.
- 3 conectores de entrada de simulación de sensor, 6 tipos de entrada configurables y se pueden configurar varios tipos de unidades.
- Función de control de carga de la batería, que puede proteger la batería según el estado del voltaje de la batería.
- El sensor puede autodefinirse mediante el botón frontal o el software de PC.
- Adaptarse a 3P4W, 1P2W, 2P3W (120V/240V, 50/60HZ)
- Se pueden elegir varias condiciones de cigüeñal (RPM, frecuencia, presión de aceite)
- Protección de control: arranque/parada automática del grupo electrógeno, transferencia de carga (control ATS) y visualización y protección perfectas de fallos.
- Junta de goma estanca de serie. La impermeabilidad puede alcanzar IP54.

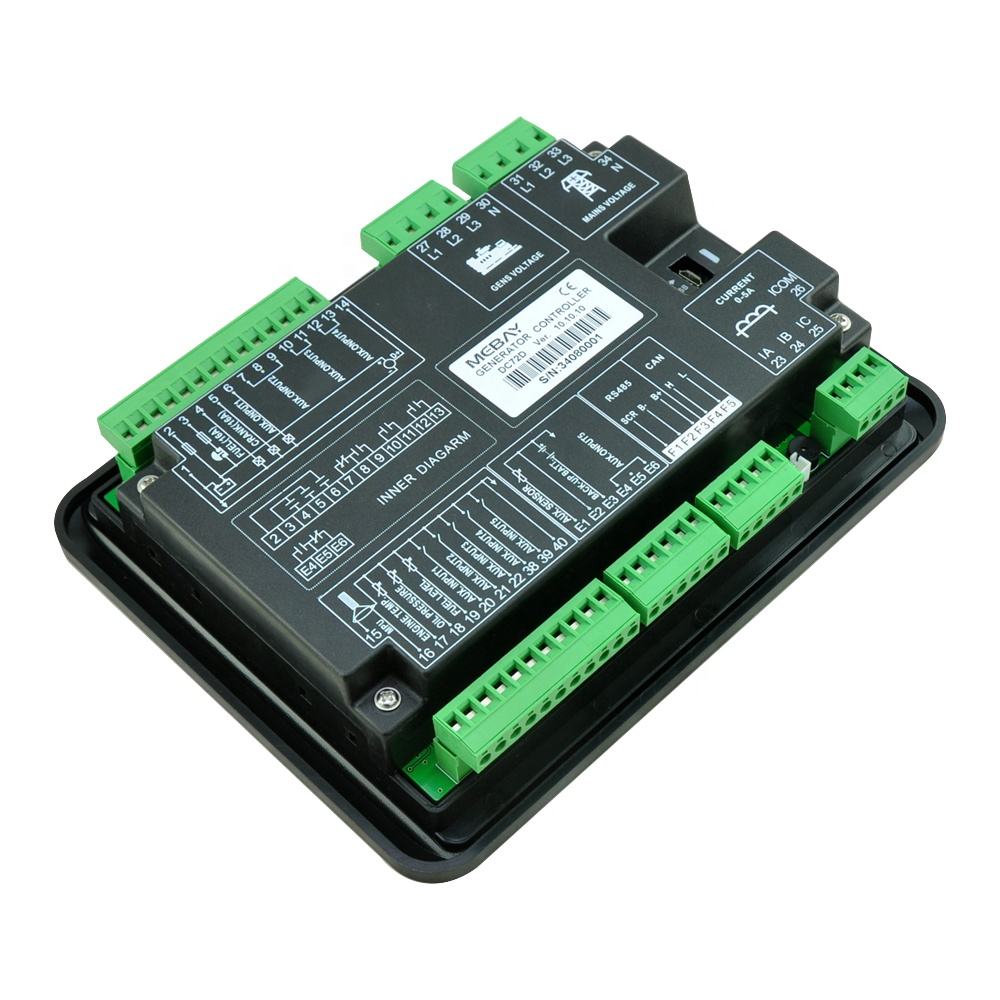

- Diseño del módulo: Todas las conexiones están adaptadas con conectores europeos para que la instalación, conexión, reparación y sustitución
puede ser más fácilmente.
Visualización de parámetros:
RPM del motor
Presión de aceite del motor
Temperatura del agua del motor
Temperatura del combustible del motor
Temperatura del cilindro del motor
Temperatura del tanque del motor
Nivel de combustible del motor
Voltaje de la batería del motor
Tensión de carga
Frecuencia de red (solo para DC62D)
Tensión de fase de red LN (solo para DC62D)
Tensión de fase de red LL (solo para DC62D)
Generador trifásico voltaje LN
Generador trifásico voltaje LL
Generador trifásico de corriente A
Frecuencia del generador Hz
Factor de potencia del generador COSφ
Potencia activa del generador KW
Potencia aparente del generador KVA
Potencia reactiva del generador KVar
Tasa de carga actual %
% de tasa de carga promedio total
Consumo actual KWH
Consumo total Kwh
Tiempos totales de arranque
tiempo de ejecución actual
tiempo total de ejecución
Aviso de mantenimiento de tres clases.
Protección:
exceso de velocidad
Bajo velocidad
Baja presión de aceite
Alta temperatura del agua
Alta temperatura del aceite
Alta temperatura del cilindro
Temperatura alta del tanque
Bajo nivel de combustible
Nivel de aceite bajo
Alarma de emergencia externa
D+ Abierto
RPM perdidas
Sensor abierto
Sobre frecuencia
Bajo frecuencia
Sobre voltaje
bajo voltaje
sobre corriente
Desequilibrio de corriente
Sobre el poder
Falta de fase
secuencia de fase inversa
Fallo de carga del generador
Fallo de descarga de generación
Fallo de carga de red
Fallo de descarga de red
El mantenimiento primario expira
El mantenimiento secundario expira
El mantenimiento expira
Alarma de bajo nivel de agua
Parada de emergencia
falla de manivela
Sobre voltaje de la batería
Bajo voltaje de la batería
Fallo de carga
Fallo de carga de la batería
Detener el fracaso
Opciones: Parámetros
Voltaje de funcionamiento: DC8V----36V continuo
Consumo de energía: En espera: 24 V: MÁX. 1 W

Funcionamiento: 24 V: máximo 5 W.
Entrada de voltaje CA: 1P2W 30VAC-276VAC (ph-N)

2P3W 30VAC-276VAC(f-N)

3P4W 30VAC-276VAC(f-N)
Sensor de velocidad de rotación Frecuencia: 200-10000Hz
Tiempo máximo de acumulación: 99999,9 horas (tiempo mínimo de almacenamiento: 6 minutos)
Salida del relé de combustible: 16 Amp DC+VE Voltaje de suministro
Salida de relé de arranque: 16 Amp DC+VE Voltaje de suministro
Salida de relé programable 1:5 Amp DC+VE Tensión de alimentación
Salida de relé programable 2: 5 amperios, sin contacto, apertura normal y salida normal cerrada.
Salida de relé programable 3:5 amperios Salida abierta normal sin contacto
Salida de relé programable 4:5 amperios Salida abierta normal sin contacto
Salida de excitación: voltaje de suministro máximo de 1 amperio CC + VE.
Entrada de valor del interruptor: Disponible si se conecta con batería -
Condiciones de trabajo: -20-65 ℃
Condiciones de almacenamiento: -40-85 ℃
Nivel de protección: IP54: cuando se agrega una junta de goma impermeable entre el controlador y su panel
Dimensión total: 210 mm * 160 mm * 50 mm
Recorte del panel: 186 mm * 142 mm
