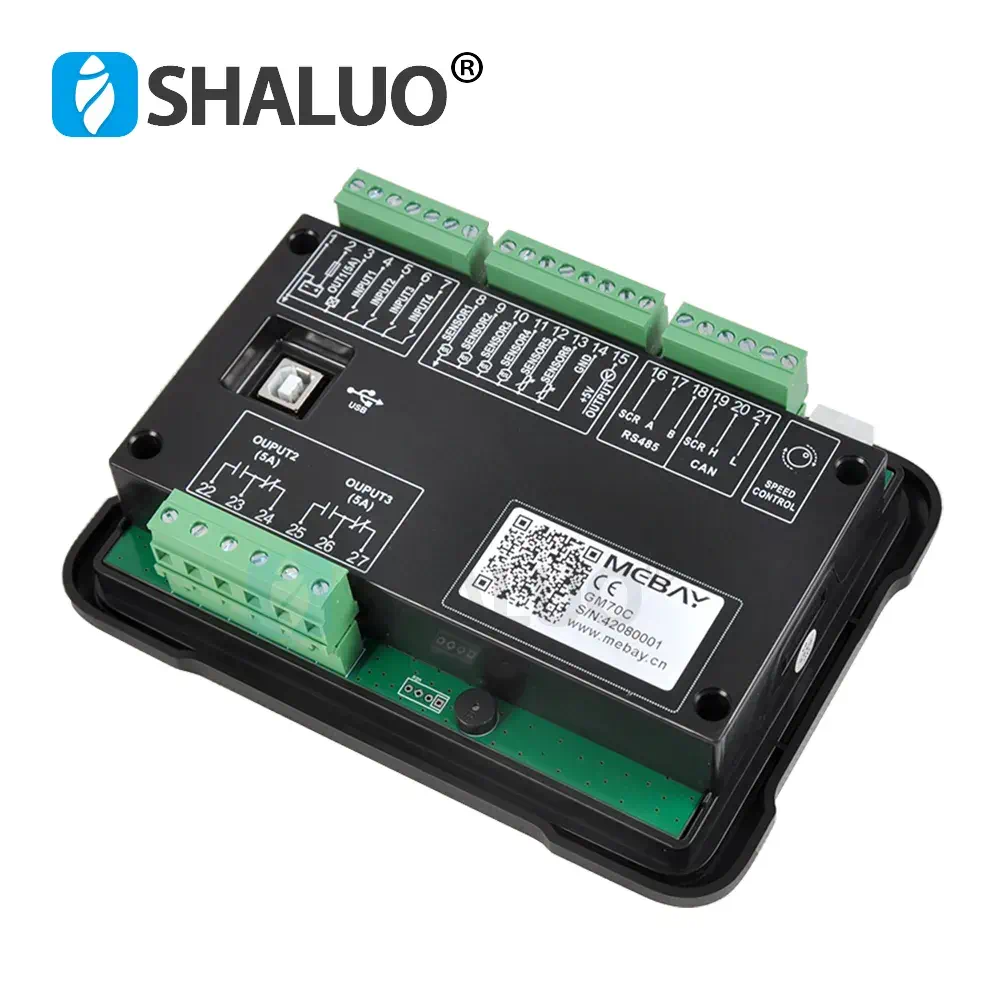

Medidor Digital ECU de motor de Gas diésel GM70C, medidor de pantalla LCD multifunción, Monitor de parámetros del motor Genset con puerto CAN

Diferencias principales del medidor digital CAN del motor GM70C/GM70CH/GM70CK:

Instrumento CAN del motor GM70C:
Pantalla a color de 4,3 pulgadas +CAN+RS485+USB+ control de velocidad
Este instrumento está especialmente diseñado para el monitoreo de parámetros de energía de diésel y gas y monitoreo de fallas. Está equipado con CAN
Puerto de comunicación y protocolo J1939 incorporado. Los parámetros relacionados PUEDEN leerse a través de la interfaz CAN de la ECU del motor.

El vehículo sanitario de accionamiento diésel GM70CH puede medir:
Pantalla a color de 4,3 pulgadas +CAN+RS485+USB+ presión de agua + nivel de agua
El instrumento está especialmente diseñado para el monitoreo de parámetros y fallas de equipos sanitarios impulsados ​​por diésel y gas. Él
Está equipado con un puerto de comunicación CAN y un protocolo J1939 incorporado. Los parámetros relacionados PUEDEN leerse a través de la interfaz CAN de
ECU del motor.

El compresor de aire con accionamiento de madera GM70CK puede medir:
Pantalla a color de 4,3 pulgadas +CAN+RS485+USB+ parámetros del compresor de aire + control de velocidad
Este instrumento está especialmente diseñado para el monitoreo de parámetros y monitoreo de fallas del compresor de aire impulsado por diesel y gas.
motor. Está equipado con puerto de comunicación CAN y protocolo J1939 incorporado. Los parámetros relacionados PUEDEN leerse a través de CAN
Interfaz de la ECU del motor.

1. Resumen
GM70C está especialmente diseñado para el monitoreo de parámetros y fallas del compresor de aire impulsado por motor diesel y gas.
motor. Está equipado con un puerto de comunicación estándar y un protocolo J1939 incorporado. Los parámetros relevantes se pueden leer
Puerto CAN de la ECU del motor.

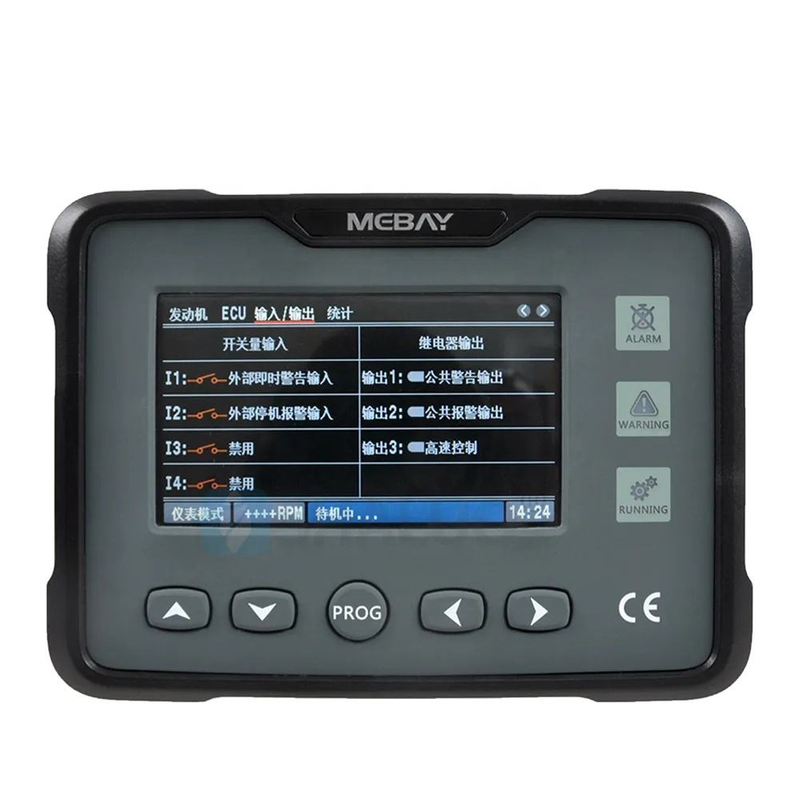

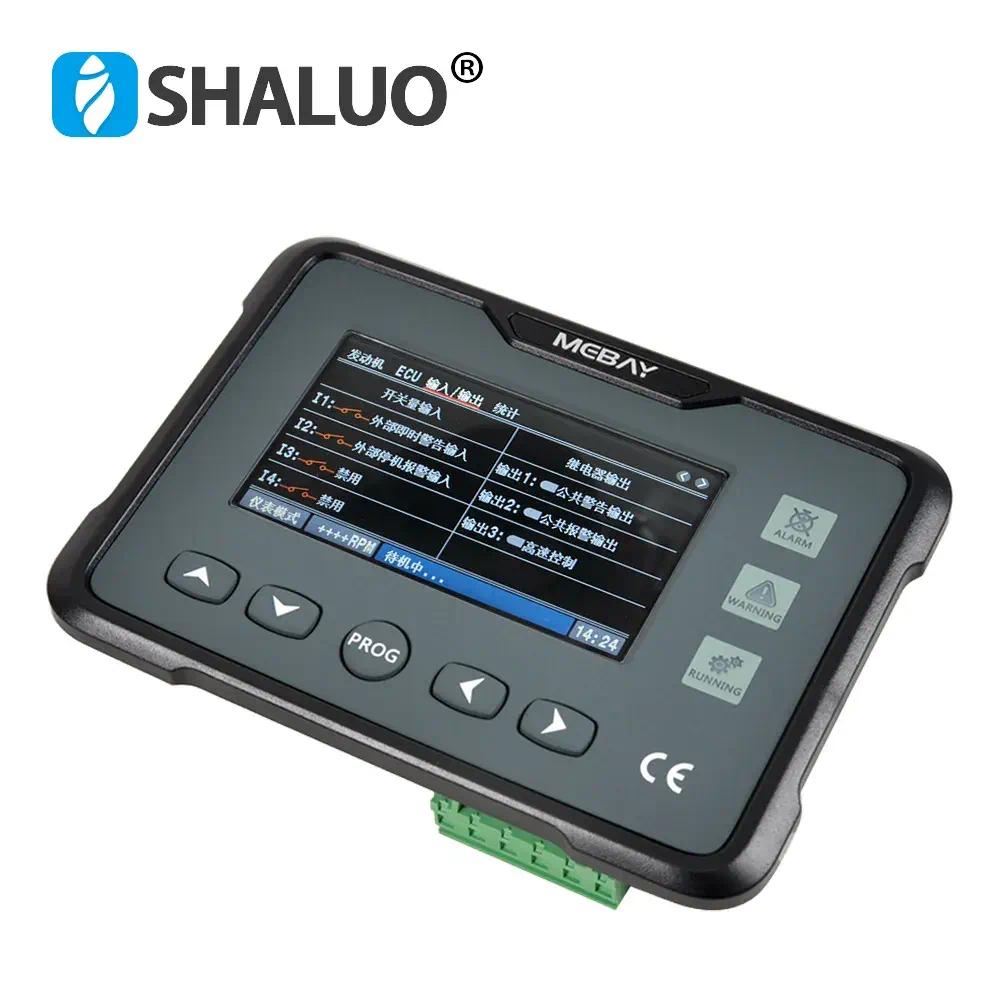

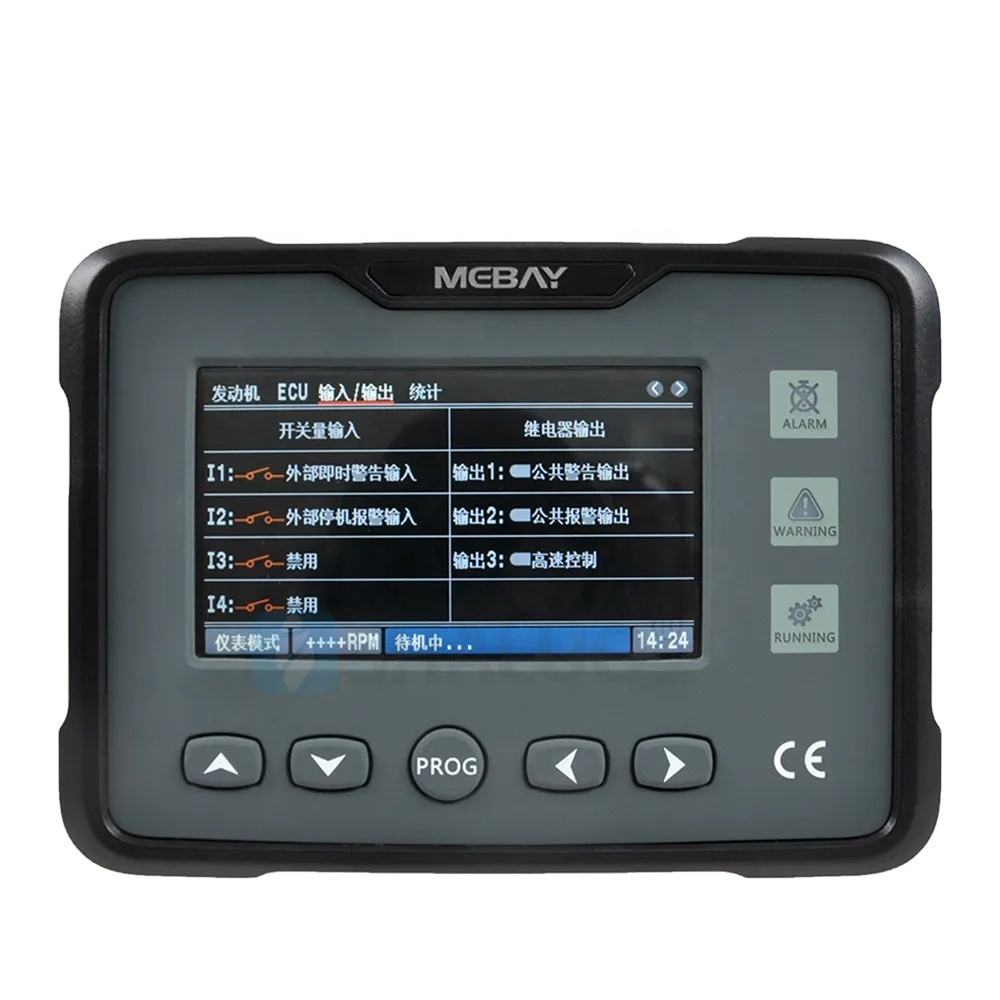

Pantalla LCD colorida de 4,3 pulgadas con nuevo diseño de interfaz de usuario adaptada en este medidor para que se puedan mostrar las fallas relativas
directamente. Todos los parámetros se pueden mostrar mediante indicadores y palabras simulados. Además, la pantalla LCD puede mostrar varias fallas en
al mismo tiempo que el grupo electrógeno se detendrá una vez que no pueda funcionar sin problemas.
Hay opciones de interfaz en chino/inglés, se pueden configurar más idiomas según la solicitud del usuario. Todos los parámetros pueden ser

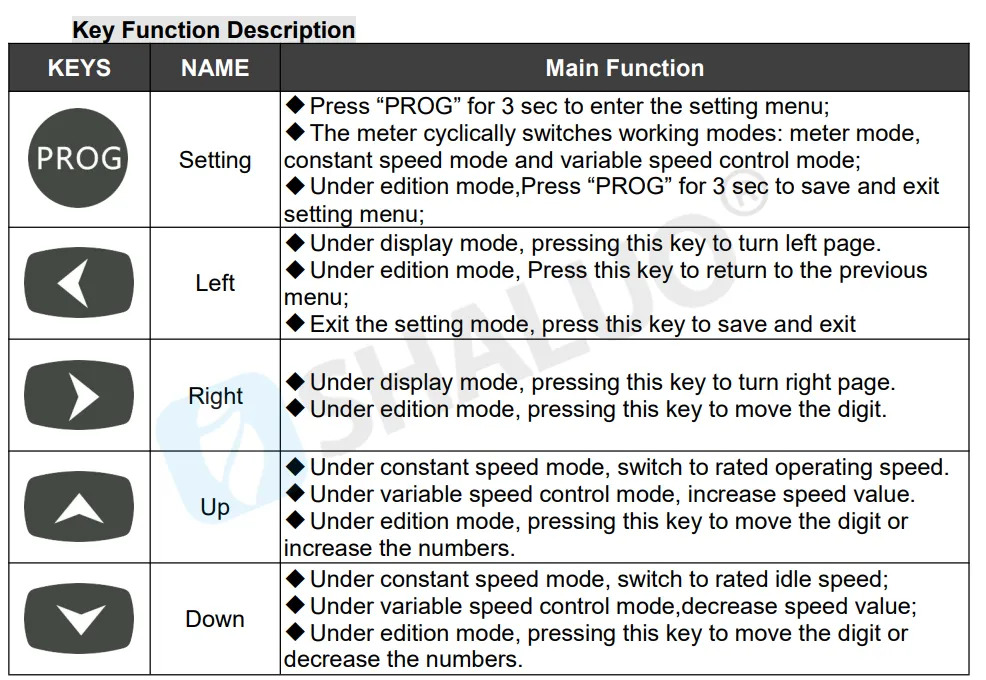

Configurado a través de los botones frontales o use la interfaz programable por RS485 o USB para ajustar a través de PC.
2. Características principales
GM70C tiene puerto CAN, protocolo J1939 incorporado, función de protección de alarma y puerto de comunicación USB, puerto de comunicación RS485,
Compatibilidad del protocolo de comunicación MODBUS y medición de parámetros relacionados con el compresor de aire, que está dedicado al diésel.
compresor de aire accionado.
 Microcomputadora de un solo chip de alto rendimiento y doble núcleo de 32 bits.
 Pantalla LCD grande y colorida TFT de 4,3 pulgadas, disponible en 3 idiomas, el idioma del usuario se puede configurar si es necesario.
 Visualización de indicadores y números a través de la superficie de la interfaz de usuario.
 El material acrílico está adaptado para proteger la pantalla.
 Paneles de silicona;
 Puerto USB: los parámetros se pueden configurar incluso sin energía a través del puerto USD para monitorear en tiempo real.
 Con el puerto de comunicación RS485, puede lograr funciones 'Tres remotas' a través del protocolo MODBUS.
 Puerto de comunicación CAN estándar, protocolo J1939 incorporado.
 Se muestran varios tipos de parámetros.
 Función de entrada/salida, el estado se puede mostrar directamente.
 Más categorías de configuración de superficies.
 Función de cuenta atrás de protección;
 Reloj interior en tiempo real; que puede configurar la hora o fecha de mantenimiento.
 La función de caja negra puede guardar los parámetros relevantes de la unidad cuando ocurre la alarma de falla en tiempo real, y es
conveniente encontrar la causa de la falla.
 Totalmente 3 salidas de relé, entre las cuales 3 salidas de relé pueden ser autoconfigurables, cada relé se puede configurar con múltiples funciones,
además, existen 2 grupos como terminales sin contacto.
 Con entrada de 4 interruptores, se puede configurar con múltiples funciones.
 1 conector de entrada de simulación de sensor.
 El sensor puede autodefinirse mediante el botón frontal o el software de PC.
 Junta de goma estándar resistente al agua. La resistencia al agua puede alcanzar IP54.
 Diseño del módulo: Todas las conexiones están adaptadas con conectores europeos para que la instalación, conexión, reparación y sustitución
puede ser más fácilmente.
 Función de uso por tiempo limitado.

3. Visualización de parámetros
 RPM del motor
 presión de aceite del motor
 temperatura del agua del motor
 temperatura del aceite del motor
 nivel de combustible del motor
 voltaje de la batería del motor
 Parámetros relacionados con la ECU
 Pantalla de estado de entrada de 4 interruptores
 Visualización del estado de salida de 3 relés
 Número acumulado de startups
 Número total de alarmas
 Tiempos totales de arranque
 Tiempo de ejecución actual
 Tiempo total de ejecución
 Aviso de mantenimiento
4. Protección
 Exceso de velocidad
 Baja velocidad
 Baja presión de aceite
 Alta temperatura del agua
 Alta temperatura del aceite
 Nivel bajo de aceite
 Alarma de nivel bajo de agua
 Alarma instantánea externa
 Advertencia del interruptor de nivel bajo de refrigerante
 Sensor abierto
 El mantenimiento expira
 Fallo de alarma de la ECU
 Falla de comunicación de la ECU
