Descripción del producto
El controlador automático de la serie HGM6100N, que integra técnicas digitales, inteligentes y de red, se utiliza para el control automático y el sistema de monitoreo del grupo electrógeno. Puede realizar funciones de arranque/parada automática, medición de datos, protección de alarma y tres funciones 'remotas' (control remoto, medida remota y comunicación remota). El controlador utiliza una pantalla LCD y una interfaz de pantalla opcional que incluye chino, inglés, español, ruso, portugués, turco, polaco y francés con un funcionamiento fácil y confiable.
Código de producto:6010042
Fuente de alimentación: CC (8-35) V.

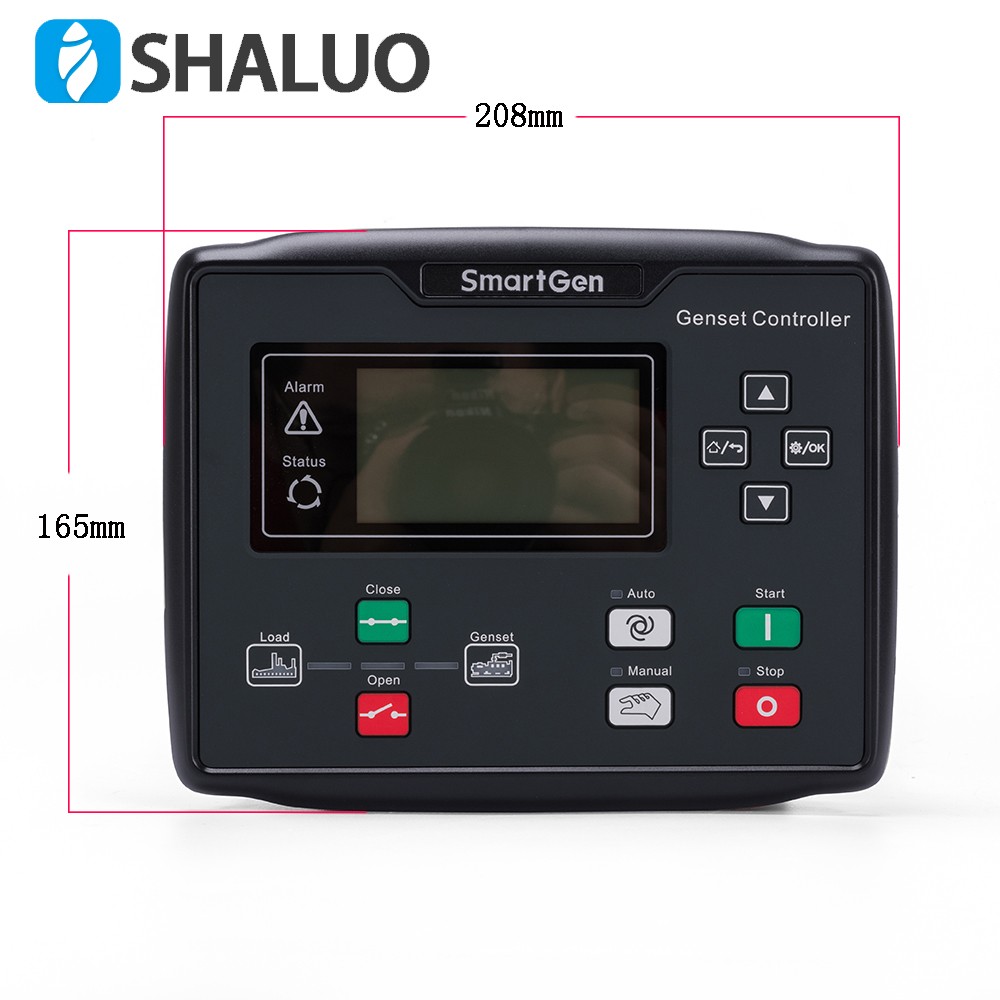

Dimensiones de la caja: 209 x 166 x 45 (mm)
Recorte del panel: 186 x 141 (mm)
Temperatura de funcionamiento. :(-25~70)℃
Peso: 0,56 kg
El controlador automático de la serie HGM6100N, que integra técnicas digitales, inteligentes y de red, se utiliza para el control automático y el sistema de monitoreo del grupo electrógeno. Puede realizar funciones de arranque/parada automática, medición de datos, protección de alarma y tres funciones 'remotas' (control remoto, medida remota y comunicación remota). El controlador utiliza una pantalla LCD y una interfaz de pantalla opcional que incluye chino, inglés, español, ruso, portugués, turco, polaco y francés con un funcionamiento fácil y confiable.
El controlador automático de la serie HGM6100N utiliza una técnica de microprocesamiento que puede lograr mediciones de precisión, ajuste de valores, temporización y configuración de umbrales, etc. Todos los parámetros se pueden configurar desde el panel frontal o usar la interfaz USB (o interfaz RS485) para ajustar a través de una PC. Puede ser ampliamente utilizado en todo tipo de sistemas de control automático por su estructura compacta, conexiones simples y alta confiabilidad.
RENDIMIENTO Y CARACTERÍSTICAS
El controlador HGM6100N tiene seis variantes:
HGM6110N/6110NC/6110CAN: Módulo de arranque automático, controla el arranque/parada del generador mediante señal de arranque remota;
HGM6120N/6120NC/6120CAN: Basado en HGM6110N/6110NC/6110CAN, agrega monitoreo de red AC y control de conmutación automática (AMF) de red/generador, especialmente adecuado para el sistema de automatización compuesto por red y grupo electrógeno.
Nota 1: HGM6110NC/6120NC tiene puerto RS485, HGM6110N/6120N sin. HGM6110CAN/6120CAN tiene puerto CAN, HGM6110N/6120N y HGM6110NC/6120NC sin él.
Nota 2: HGM6110/6120 se toma como ejemplo para describirlo en este manual.

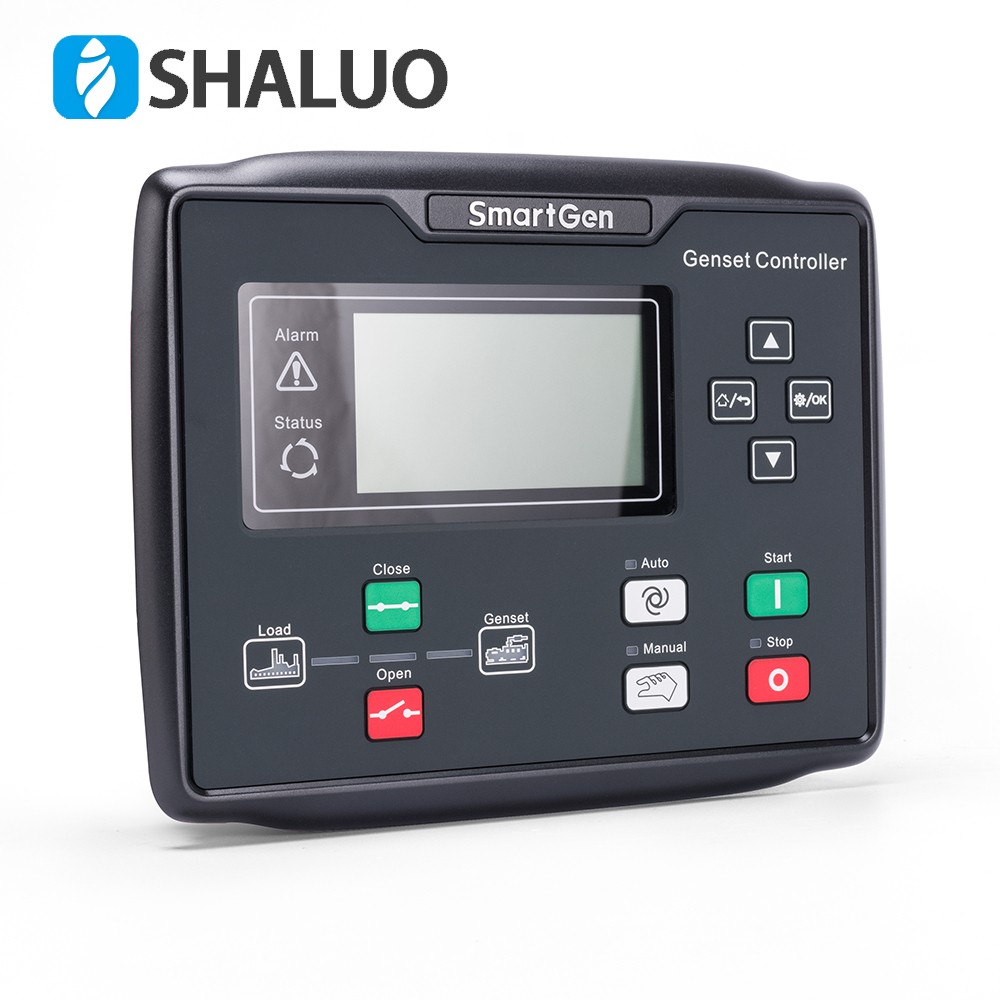

Pantalla LCD de 132*64 con retroiluminación, interfaz de idioma opcional (chino, inglés, español, ruso, portugués, turco, polaco y francés), operación con botón;
Pantalla acrílica, propiedad mejorada de resistencia al desgaste y al rayado;
El panel y las teclas de gel de sílice pueden adaptarse bien a temperaturas más altas y más bajas;
Con el puerto de comunicación RS485, puede lograr funciones 'tres remotas' a través del protocolo MODBUS;
Con el puerto CANBUS que se puede conectar a la inyección electrónica con J1939, no solo puede monitorear los datos de uso frecuente (como la temperatura del agua, la presión del aceite, la velocidad de rotación y el consumo de combustible, etc.), sino que también puede controlar el arranque, la parada y la alta velocidad. y baja velocidad (se necesita controlador con puerto CANBUS) vía puerto CANBUS.
Adaptarse a sistemas de alimentación de CA 3P4W, 3P3W, 1P2W y 2P3W (120V/240V), 50Hz/60Hz;
Puede medir y mostrar voltaje trifásico, corriente trifásica, frecuencia, parámetro de potencia de red/generador;
La red tiene funciones de sobre/bajo voltaje y falta de fase; Los generadores tienen funciones de sobre/bajo voltaje, sobre/baja frecuencia, sobrecorriente y sobrepotencia;
Medida de precisión y visualización de parámetros sobre el motor,
Protección de control: Arranque/parada automática del grupo electrógeno, transferencia de carga (control ATS) y visualización y protección perfectas de fallas;
Con ETS, control de velocidad de ralentí, control de precalentamiento, control de caída/aumento de velocidad, todos ellos son salidas de relé;
Configuración de parámetros: permite al usuario modificar la configuración y almacenarla en la memoria FLASH interna. Los parámetros no se pueden perder incluso cuando se apaga. Todos los parámetros se pueden configurar no sólo desde el panel frontal, sino también mediante la interfaz USB (o interfaz PS485) para ajustarlos a través de la PC.;
Se pueden utilizar directamente múltiples sensores de temperatura, presión y nivel de combustible, los parámetros pueden ser definidos por el usuario;
Se pueden seleccionar múltiples condiciones de desconexión del cigüeñal (sensor de velocidad, presión de aceite, generador);
Con función de arranque de emergencia;
Con función de identificación automática de números de dientes del volante;
Rango de fuente de alimentación: (8~35)VCC, que se adapta a diferentes voltios de batería de arranque;
Todos los parámetros utilizan modulación digital, en lugar de modulación analógica mediante potenciómetro convencional, lo que mejora la confiabilidad y estabilidad;
Con función de mantenimiento. Se pueden seleccionar tipos (fecha u hora de funcionamiento) y se pueden configurar acciones (advertencia o apagado de alarma) cuando finaliza el tiempo de mantenimiento;
Registro de eventos, reloj en tiempo real, arranque y parada programados de la unidad de bomba (se puede configurar como unidad de arranque de bomba una vez al día/semana/mes, ya sea con carga o no);
Agregue una junta de goma entre la carcasa y la pantalla del controlador, la impermeabilidad puede alcanzar IP55;
El controlador se fija mediante clips de fijación metálicos;
Diseño modular, carcasa de ABS ignífugo, montaje integrado, estructura compacta y fácil instalación.
